ダイヤル付スピードコントローラDSCシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,642円～4,354円
- 税込単価
- 2,906円～4,789円
【特長】・ワンタッチ管継手付エルボタイプ。スピコンとして使用。メーターイン、メ...
詳細情報を確認する- 本体形状
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- ポリブチレンテレフタレート
- ねじ部材質
- 黄銅
- ツマミの種類
- プッシュロック目盛付
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0.05::1.0
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品仕様
「数値で見える化」誰でも簡単・正確にシリンダ速度設定 ダイヤル付スピードコントローラ
ニードルを回転させ、流量を調整することでシリンダ、シリンダバルブ、サニタリーバルブ、バタ弁等の開閉スピードや速度を調整可能。
スピードコントローラでお悩みはございませんか？
- 作業者によってシリンダ速度設定にばらつきがある
- 段取替えや同期作業に時間がかかっている
- つまみの緩みで速度が変わってしまう
ダイヤル付きスピードコントローラでお悩みを解決
- 速度設定の数値管理で調整ミスを防止！
- 調整作業が簡素化され、作業工数削減！
- プッシュロックで緩みを防止！
- ニードル回転数に比例した流量特性で再現性が向上！
使用例
シリンダ駆動
種類:スピードコントローラー
本体形状:エルボ、接続部の種類:おねじ+ワンタッチ継手
本体材質:ポリブチレンテレフタレート、環境・用途:標準
ねじ部材質:黄銅、ツマミの種類:プッシュロック目盛付。
製品仕様

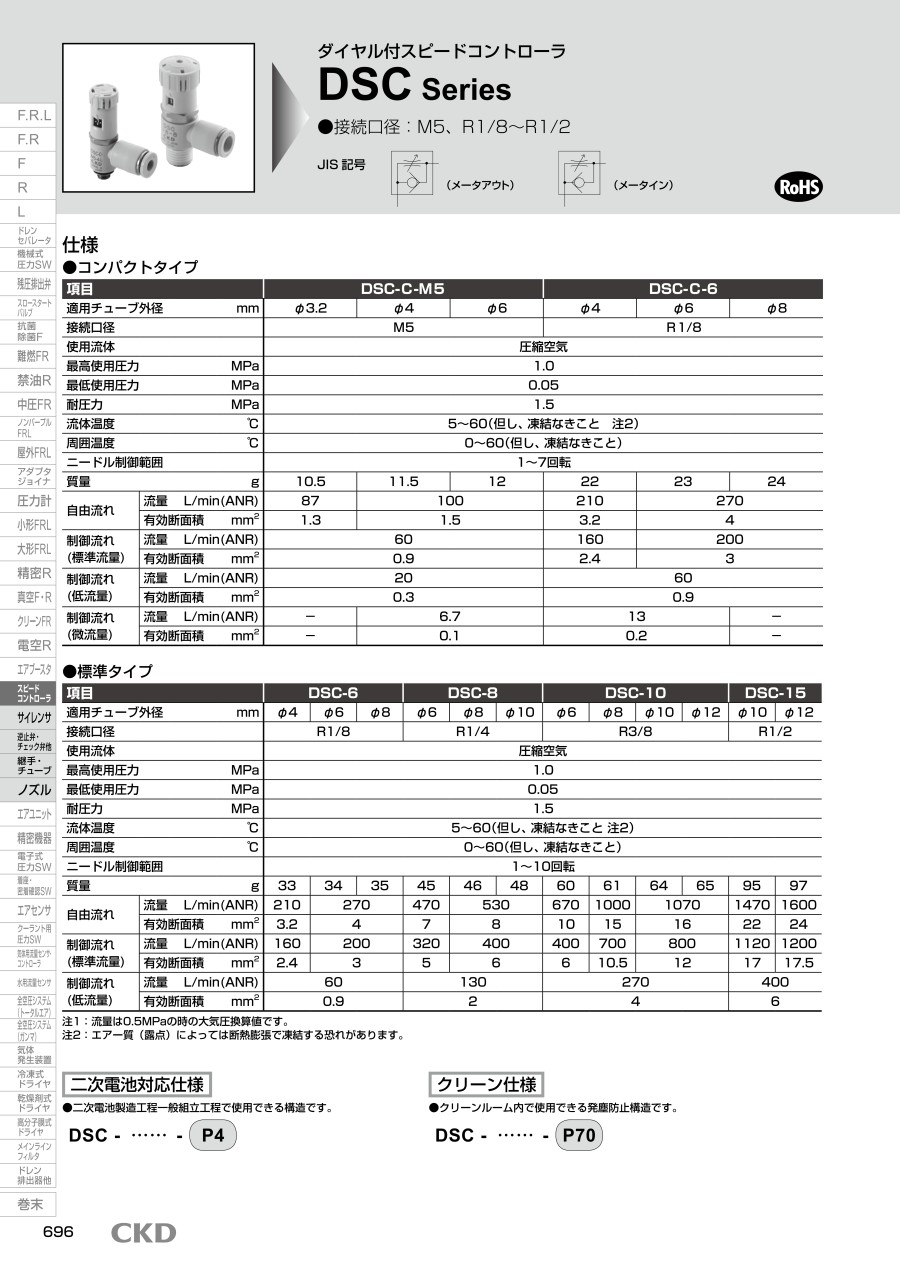

| 項目 | DSC-6 | DSC-8 | DSC-10 | DSC-15 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | mm | φ4 | φ6 | φ8 | φ6 | φ8 | φ10 | φ6 | φ8 | φ10 | φ12 | φ10 | φ12 | |
| 使用流体 | 圧縮空気 | |||||||||||||
| 最高使用圧力 | MPa | 1.0 | ||||||||||||
| 最低使用圧力 | MPa | 0.05 | ||||||||||||
| 保証耐圧力 | MPa | 1.5 | ||||||||||||
| 流体温度範囲 | ℃ | 5〜60（但し、凍結なきこと 注2） | ||||||||||||
| 周囲温度範囲 | ℃ | 0〜60（但し、凍結なきこと） | ||||||||||||
| 接続口径 | R1/8 | R1/4 | R3/8 | R1/2 | ||||||||||
| 製品質量 | g | 33 | 34 | 35 | 45 | 46 | 48 | 60 | 61 | 64 | 65 | 95 | 97 | |
| ニードル制御範囲 | 1〜10回転 | |||||||||||||
| 自由流れ | 流量 | L/min(ANR) | 210 | 270 | 270 | 470 | 530 | 530 | 670 | 1000 | 1070 | 1070 | 1470 | 1600 |
| 有効断面積 | mm2 | 3.2 | 4 | 4 | 7 | 8 | 8 | 10 | 15 | 16 | 16 | 22 | 24 | |
| 制御流れ (標準流量) | 流量 | L/min(ANR) | 160 | 200 | 200 | 320 | 400 | 400 | 400 | 700 | 800 | 800 | 1120 | 1200 |
| 有効断面積 | mm2 | 2.4 | 3 | 3 | 5 | 6 | 6 | 6 | 10.5 | 12 | 12 | 17 | 17.5 | |
| 制御流れ (低流量) | 流量 | L/min(ANR) | 60 | 130 | 270 | 400 | ||||||||
| 有効断面積 | mm2 | 0.9 | 2 | 4 | 6 | |||||||||
注1：流量は0.5MPaの時の大気圧換算値。
注2：エアー質（露点）によっては断熱膨張で凍結する恐れあり。
配管サイズ-適用チューブ外径 組合せ
| チューブ | 配管 | |||
|---|---|---|---|---|
| R1/8 | R1/4 | R3/8 | R1/2 | |
| φ4 | ○ | |||
| φ6 | ○ | ○ | ○ | |
| φ8 | ○ | ○ | ○ | |
| φ10 | ○ | ○ | ○ | |
| φ12 | ○ | ○ | ||
内部構造および部品リスト
内部構造。
| 品番 | 部品名称 | 材質 |
|---|---|---|
| 1 | ツマミ | ポリアセタール |
| 2 | ギアカバー | ポリブチレンテレフタレート |
| 3 | ギア | ステンレス鋼 |
| 4 | 表示リング | ポリアセタール |
| 5 | ニードル | ステンレス鋼 |
| 6 | 回転軸 | 黄銅 |
| 7 | Oリング | ニトリルゴム |
| 8 | Oリング | ニトリルゴム |
| 9 | 回転体 | ポリブチレンテレフタレート |
| 10 | プッシュリング | ポリブチレンテレフタレート |
| 11 | アウターリング | 黄銅 |
| 12 | チャック | ステンレス鋼 |
| 13 | チャックホルダ | ポリエーテルイミド |
| 14 | パッキン | ニトリルゴム |
| 15 | Oリング | ニトリルゴム |
| 16 | パッキン | 水素化ニトリルゴム |
| 17 | チェック部 | 黄銅 |
注1：黄銅部品は全て無電解ニッケルメッキ付。
外形図
| 形番 | M | 適用チューブ 外径 | A | B | C | D | E | F | 六角対辺 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ロック時 | 調整時 | |||||||||
| DSC-6-4 | R1/8 | φ4 | 51 | 54 | 16.2 | 8.7 | 23.5 | 14.5 | 10 | 17 |
| DSC-6-6 | φ6 | 15.7 | 24.5 | 12.5 | ||||||
| DSC-6-8 | φ8 | 15.4 | 26 | 14.5 | ||||||
| DSC-8-6 | R1/4 | φ6 | 55.5 | 58.5 | 20 | 11.7 | 26 | 18 | 12.5 | 17 |
| DSC-8-8 | φ8 | 19.0 | 27.5 | 14.5 | ||||||
| DSC-8-10 | φ10 | 19.0 | 30.5 | 17.5 | ||||||
| DSC-10-6 | R3/8 | φ6 | 58 | 61 | 23.1 | 12.7 | 28.5 | 22.5 | 12.5 | 19 |
| DSC-10-8 | φ8 | 21.3 | 30 | 14.5 | ||||||
| DSC-10-10 | φ10 | 21.8 | 32 | 17.5 | ||||||
| DSC-10-12 | φ12 | 21.7 | 33.5 | 20 | ||||||
| DSC-15-10 | R1/2 | φ10 | 63 | 66 | 25.2 | 15.7 | 34.5 | 27.5 | 17.5 | 24 |
| DSC-15-12 | φ12 | 25.7 | 36 | 20 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,642円 ( 2,906円 ) | 3日目 |
2,682円 ( 2,950円 ) | 8日目 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
2,687円 ( 2,956円 ) | 4日目 |
3,139円 ( 3,453円 ) | 在庫品1日目当日出荷可能 |
2,755円 ( 3,031円 ) | 在庫品1日目当日出荷可能 |
2,682円 ( 2,950円 ) | 4日目 |
2,862円 ( 3,148円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 8日目 |
2,687円 ( 2,956円 ) | 4日目 |
3,645円 ( 4,010円 ) | 在庫品1日目当日出荷可能 |
3,385円 ( 3,724円 ) | 在庫品1日目当日出荷可能 |
3,384円 ( 3,722円 ) | 3日目 |
3,816円 ( 4,198円 ) | 在庫品1日目当日出荷可能 |
3,076円 ( 3,384円 ) | 3日目 |
3,076円 ( 3,384円 ) | 9日目 |
3,076円 ( 3,384円 ) | 4日目 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,385円 ( 3,724円 ) | 在庫品1日目当日出荷可能 |
3,224円 ( 3,546円 ) | 4日目 |
3,966円 ( 4,363円 ) | 4日目 |
3,874円 ( 4,261円 ) | 4日目 |
3,966円 ( 4,363円 ) | 在庫品1日目当日出荷可能 |
3,874円 ( 4,261円 ) | 4日目 |
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
3,973円 ( 4,370円 ) | 4日目 |
3,965円 ( 4,362円 ) | 13日目 |
3,814円 ( 4,195円 ) | 4日目 |
4,300円 ( 4,730円 ) | 在庫品1日目当日出荷可能 |
4,354円 ( 4,789円 ) | 4日目 |
4,285円 ( 4,714円 ) | 在庫品1日目当日出荷可能 |
4,283円 ( 4,711円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ワンタッチ管継手付エルボタイプ。スピコンとして使用。メーターイン、メーターアウトを用意
・小形ダイヤルの採用により、シリンダの接地面に干渉せずに、スピコンのシリンダへの据え付けが可能です。（PAT.）
・より細やかな定量化が可能です
・ニードル部の最適設計により、ニードル回転数に比例した、リニアな流量特性を実現、シリンダの速度設定が容易です
・流量のバラツキが少なく、付け替え時はダイヤルを同じ数値にするだけで再設定可能です
・ニードルの固定はプッシュロック方式を採用しました
・ロック時のニードル移動を解消し、確実なロックを実現します
・カンタン操作により、誰にでも調整作業が容易です
【用途】
・トレーサビリティを検討する際に使用
・流量を調整してシリンダ、シリンダバルブ、サニタリーバルブ、バタ弁等の開閉スピードや速度を調整
