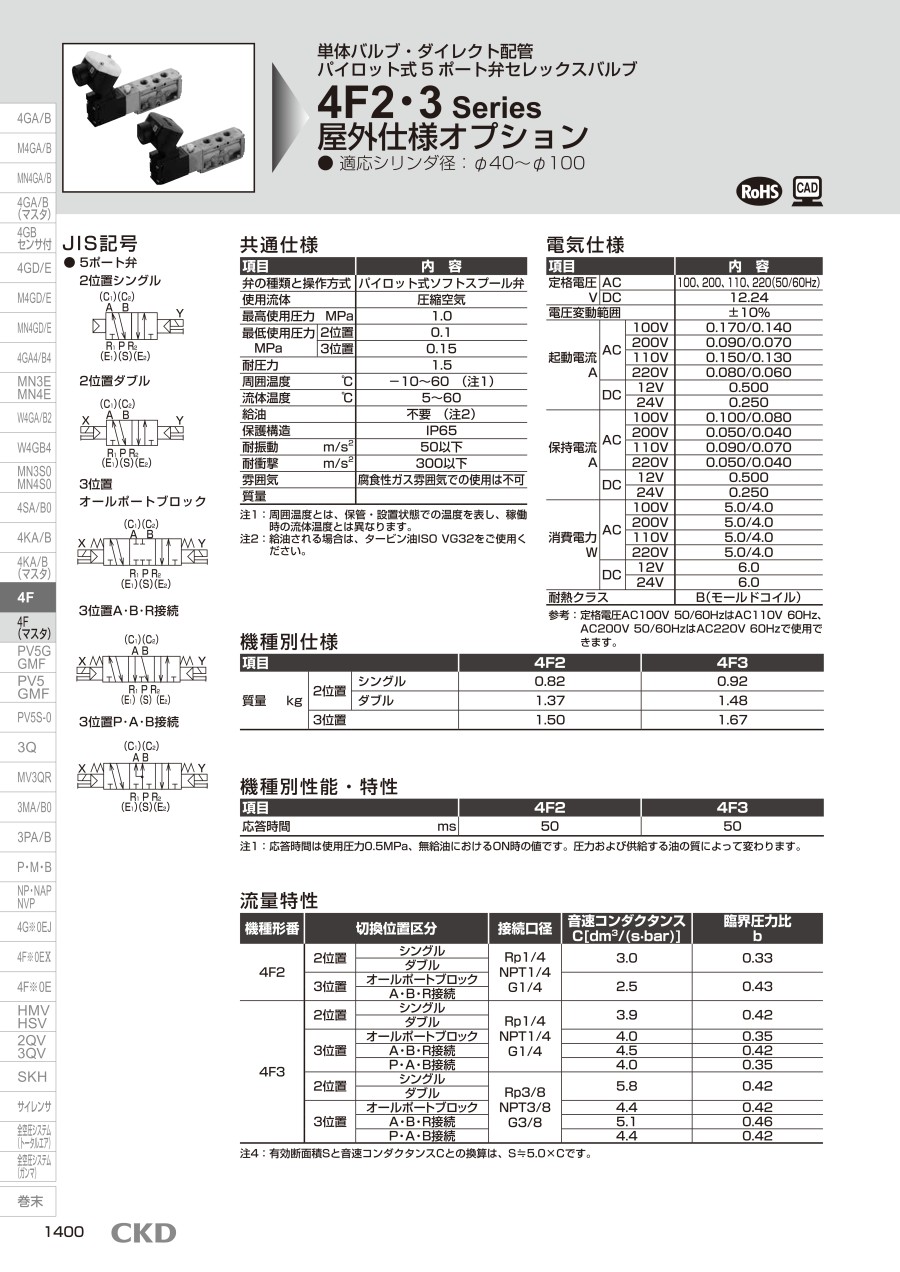

パイロット式5ポート弁セレックスバルブ 4F2・4F3シリーズ 屋外仕様オプション
- 通常単価(税別)
- -
- 税込単価
- -
丸形端子箱の防水性を向上させた屋外仕様。【特長】・屋外での使用に対応しています・促進耐候性（サンシャイ...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
共通仕様
電気仕様
| 項目 | 内容 | |
|---|---|---|
| 弁の種類と操作方式 | パイロット式ソフトスプール弁 | |
| 使用流体 | 圧縮空気 | |
| 最高使用圧力MPa | 1.0 | |
| 最低使用圧力 MPa | 2位置 | 0.1 |
| 3位置 | 0.15 | |
| 耐圧力 | 1.5 | |
| 周囲温度℃ | -10～60 注1 | |
| 流体温度℃ | 5～60 | |
| 給油 | 不要 注2 | |
| 保護構造 | IP65 | |
| 耐振動 m/s2 | 50以下 | |
| 耐衝撃 m/s2 | 300以下 | |
| 雰囲気 | 腐食性ガス雰囲気での使用は不可 | |
| 項目 | 内容 | ||
|---|---|---|---|
| 定格電圧 V | AC | 100、200（50/60Hz） | |
| DC | 12.24 | ||
| 電圧変動範囲 | ±10% | ||
| 起動電流 A | AC | 100V | 0.170/0.140 |
| 200V | 0.090/0.070 | ||
| DC | 12V | 0.500 | |
| 24V | 0.250 | ||
| 保持電流 A | AC | 100V | 0.100/0.080 |
| 200V | 0.050/0.040 | ||
| DC | 12V | 0.500 | |
| 24V | 0.250 | ||
| 消費電力 W | AC | 100V | 5.0/4.0 |
| 200V | 5.0/4.0 | ||
| DC | 12V | 6.0 | |
| 24V | 6.0 | ||
| 耐熱クラス | B（モールドコイル） | ||
異なります。
注2:給油される場合は、タービン油ISO VG32をご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
18,979円 ( 20,877円 ) | 6日目 |
- ( - ) | 8日目 |
20,387円 ( 22,426円 ) | 6日目 |
詳細情報
基本情報
丸形端子箱の防水性を向上させた屋外仕様。
【特長】
・屋外での使用に対応しています
・促進耐候性（サンシャインウェザーメーター）試験：1000hクリア
・（塩・乾・湿）複合サイクル試験：960hクリア
・IP65適合（適用規格：IEC/EN 60529）
・端子箱のフタにはより堅牢なシール構造を採用しました
・ステンレスビスを採用しました
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
