ピックアップユニット専用コントローラ
- 用途
- PIU専用モーションコントローラ
- 対応モデル
- PIU2804、PIU2808、PIU2812、PIU4212、PIU4220
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

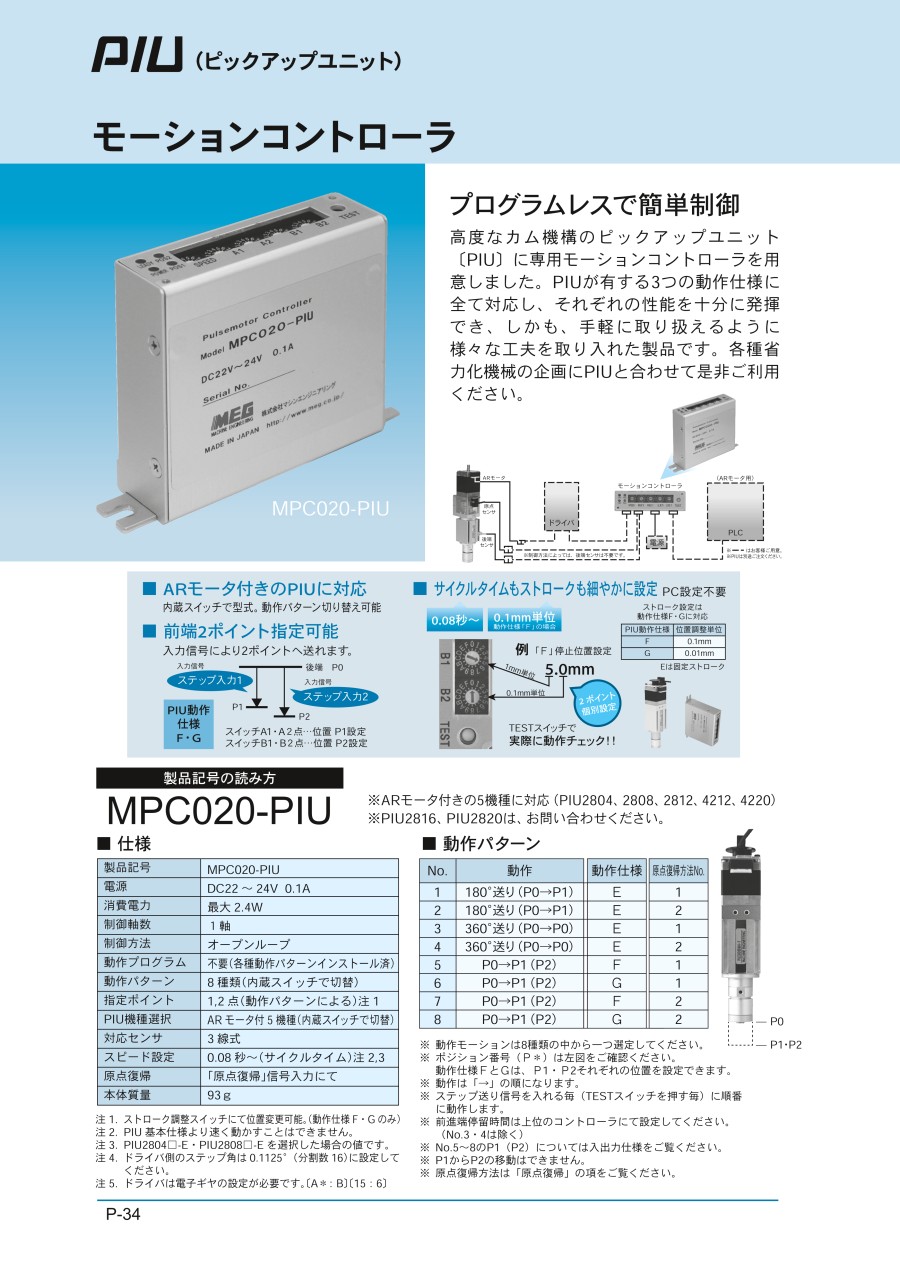

MPC020-PIUの仕様・寸法情報
商品仕様
外形図
製品仕様
プログラムレスで簡単制御
高度なカム機構のピックアップユニット［PIU］に専用モーションコントローラを用意しました。PIUが有する3つの動作仕様の全てに対応し、それぞれの性能を十分に発揮でき、しかも、手軽に取り扱えるように様々な工夫を取り入れた製品です。各種省力化機械の企画にPIUと合わせて是非ご利用ください。
※制御方法によっては、後端センサは不要です。
※---はお客様ご用意。
※PIUは別途ご注文ください。
■仕様
| 製品記号 | MPC020-PIU |
|---|---|
| 電源 | DC22～24V 0.1A |
| 消費電力 | 最大2.4W |
| 制御軸数 | 1軸 |
| 制御方法 | オープンループ |
| 動作プログラム | 不要（各種動作パターンインストール済） |
| 動作パターン | 8種類（内臓スイッチで切替） |
| 指定ポイント | 1,2点（動作パターンによる）注1 |
| PIU機種選択 | 2相モータ付き5機種（内臓スイッチで切替） |
| 対応センサ | 3線式 |
| スピード設定 | 0.08秒～（サイクルタイム）注2,3 |
| 原点復帰 | 「原点復帰」信号入力にて |
| 本体質量 | 93g |
注1 ストローク調整スイッチにて位置変更可能。
（動作仕様F・Gのみ）
注2 PIU基本仕様より速く動かすことはできません。
注3 PIU2804□-E・PIU2808-□-Eを選択した場合の値です。
注4 ドライバ側のステップ角は0.1125°（分割数16）に設定してください。
詳細情報
基本情報
選べるモーション！プログラムレスで簡単セットアップ。停止位置やスピードもスイッチ切替で手軽に使えます。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
●専用お問い合わせフォームで選定サポート、デモ機貸し出し 受付中！
各種製品の資料請求も受け承っています。
マシンエンジニアリングお問い合わせフォームは こちら
