ピックアップユニット 補助ガイドオプション
- 通常単価(税別)
- 17,742円～23,999円
- 税込単価
- 19,516円～26,399円
通常出荷日：7日目
2軸ガイドで横荷重に強い！高精度なサポート。【特長】・耐横荷重・高精度サポートを2軸ガイド構造で実現し...
詳細を確認
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

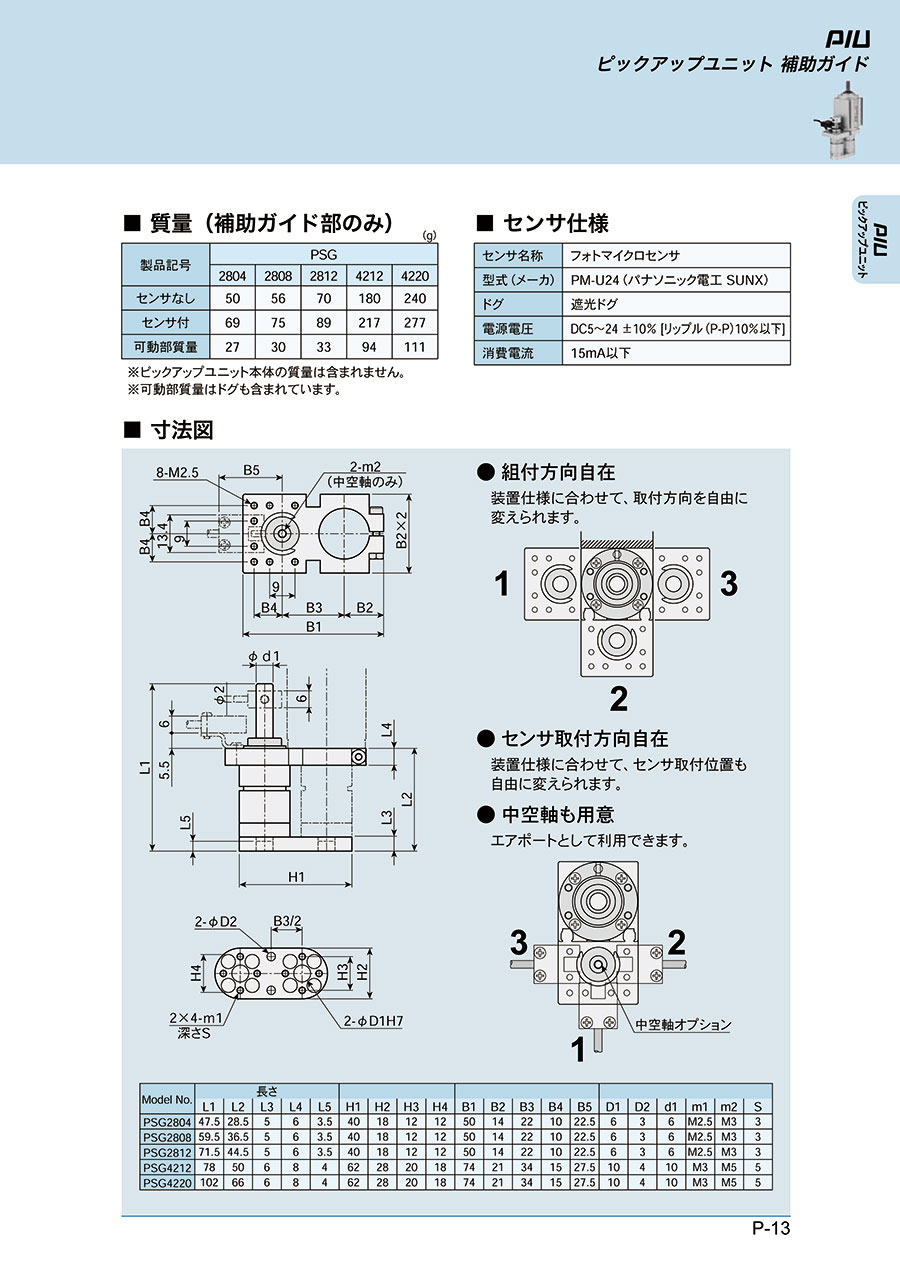

外形図
製品仕様
質量（補助ガイド部のみ）
単位：g
| 製品記号 | PSG | ||||
|---|---|---|---|---|---|
| 2804 | 2808 | 2812 | 4212 | 4220 | |
| センサなし | 50 | 56 | 70 | 180 | 240 |
| センサ付 | 69 | 75 | 89 | 217 | 277 |
| 可動部質量 | 27 | 30 | 33 | 94 | 111 |
※ピックアップユニット本体の質量は含まれません。
※可動部質量はドグも含まれています。
センサ仕様
| センサ名称 | フォトマイクロセンサ |
|---|---|
| 型式（メーカ） | PM-U24（パナソニック電工 SUNX） |
| ドグ | 遮光ドグ |
| 電源電圧 | DC5～24±10%［リップル（P-P）10%以下］ |
| 消費電流 | 15mA以下 |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,742円 ( 19,516円 ) | 7日目 |
22,609円 ( 24,870円 ) | 7日目 |
19,132円 ( 21,045円 ) | 7日目 |
23,999円 ( 26,399円 ) | 7日目 |
17,742円 ( 19,516円 ) | 7日目 |
22,609円 ( 24,870円 ) | 7日目 |
19,132円 ( 21,045円 ) | 7日目 |
23,999円 ( 26,399円 ) | 7日目 |
17,742円 ( 19,516円 ) | 7日目 |
22,609円 ( 24,870円 ) | 7日目 |
19,132円 ( 21,045円 ) | 7日目 |
23,999円 ( 26,399円 ) | 7日目 |
17,742円 ( 19,516円 ) | 7日目 |
22,609円 ( 24,870円 ) | 7日目 |
19,132円 ( 21,045円 ) | 7日目 |
23,999円 ( 26,399円 ) | 7日目 |
17,742円 ( 19,516円 ) | 7日目 |
22,609円 ( 24,870円 ) | 7日目 |
19,132円 ( 21,045円 ) | 7日目 |
23,999円 ( 26,399円 ) | 7日目 |
詳細情報
基本情報
2軸ガイドで横荷重に強い！高精度なサポート。
【特長】
・耐横荷重・高精度サポートを2軸ガイド構造で実現します
・PIUボールブッシュBタイプとの組み合わせで高剛性を実現します
・PIUへの取り付けは90°方向で自由に変えられます
・ボールブッシュガイドでスムーズな動作
・高速作業もこなせます
・設定位置検出フォトマイクロセンサで高精度検出が可能です
●シーンごとに選べるワークの搬送ユニット事例集
