ピックアップユニット モータ外部入力タイプ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 55,255円～124,158円特別価格
- 税込単価
- 60,781円～136,574円特別価格
モータ、本体を個別交換可能でメンテナンスコスト低減！エアシリンダでは追従できな...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が785型番あります。
商品情報
●シーンごとに選べるワークの搬送ユニット事例集
外形図

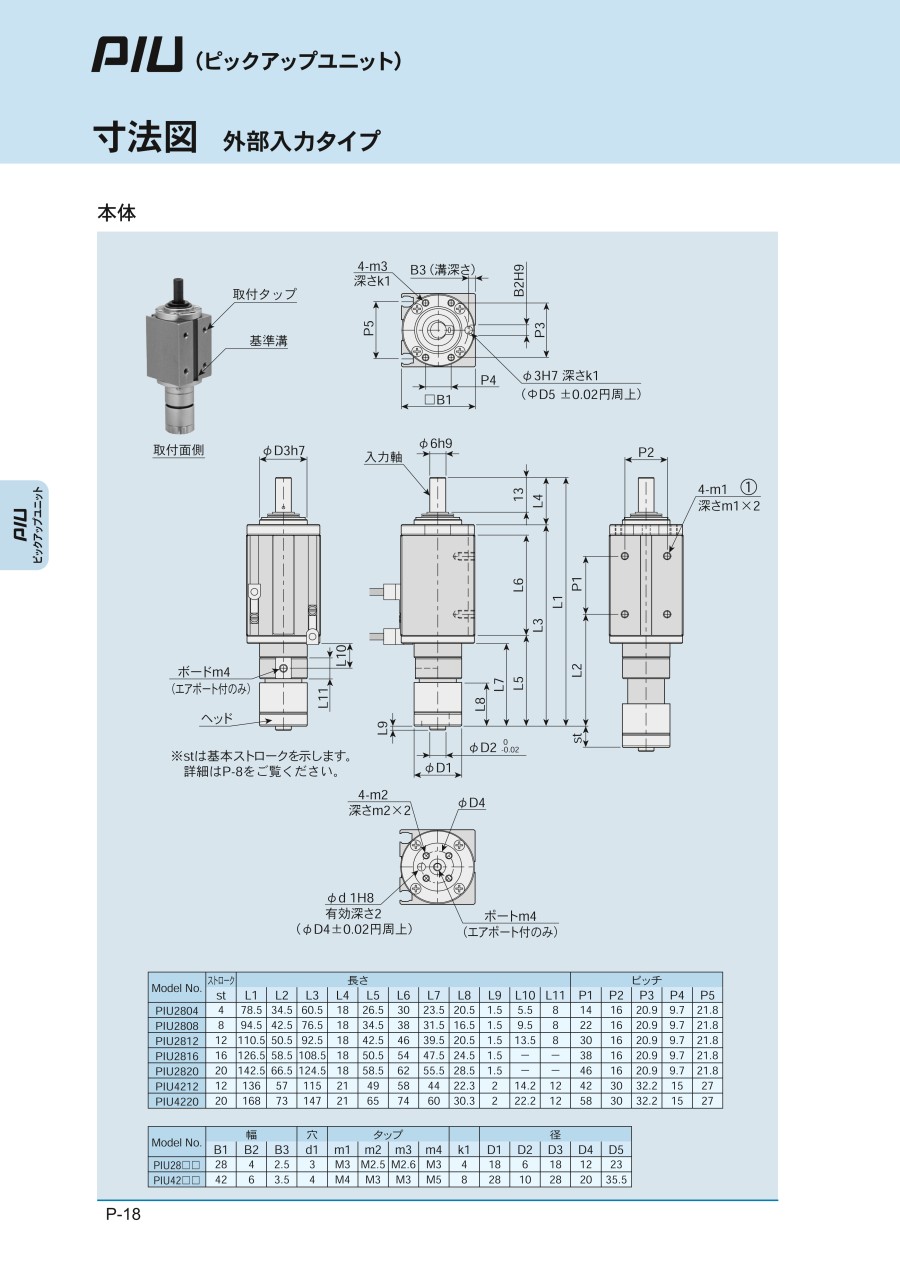

PIU28□□、PIU42□□寸法図
PRB□□寸法図
規格表
単位：mm
| Model No. | ストローク | 長さ | ピッチ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| st | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | P1 | P2 | P3 | P4 | P5 | |
| PIU2804 | 4 | 78.5 | 34.5 | 60.5 | 18 | 26.5 | 30 | 23.5 | 20.5 | 1.5 | 5.5 | 8 | 14 | 16 | 20.9 | 9.7 | 21.8 |
| PIU2808 | 8 | 94.5 | 42.5 | 76.5 | 18 | 34.5 | 38 | 31.5 | 16.5 | 1.5 | 9.5 | 8 | 22 | 16 | 20.9 | 9.7 | 21.8 |
| PIU2812 | 12 | 110.5 | 50.5 | 92.5 | 18 | 42.5 | 46 | 39.5 | 20.5 | 1.5 | 13.5 | 8 | 30 | 16 | 20.9 | 9.7 | 21.8 |
| PIU4212 | 12 | 136 | 57 | 115 | 21 | 49 | 58 | 44 | 22.3 | 2 | 14.2 | 12 | 42 | 30 | 32.2 | 15 | 27 |
| PIU4220 | 20 | 168 | 73 | 147 | 21 | 65 | 74 | 60 | 30.3 | 2 | 22.2 | 12 | 58 | 30 | 32.2 | 15 | 27 |
| Model No. | 幅 | 穴 | タップ | 径 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B1 | B2 | B3 | d1 | m1 | m2 | m3 | m4 | k1 | D1 | D2 | D3 | D4 | D5 | |
| PIU28□□ | 28 | 4 | 2.5 | 3 | M3 | M2.5 | M2.6 | M3 | 4 | 18 | 6 | 18 | 12 | 23 |
| PIU42□□ | 42 | 6 | 3.5 | 4 | M4 | M3 | M3 | M5 | 8 | 28 | 10 | 28 | 20 | 35.5 |
商品特長詳細
- 外部入力方式なので駆動源は装置に合わせお客様が選定できます。
- ブラシレスモータで最速0.03秒サイクルの連続回転ができます。
- モータ&センサ付モデルを用意。モータはオリエンタルモーター（株）の2相ステッピング「CVK」とαSTEP（DC電源タイプ）2種類から選べます。ピックアップ本体と別取付型なのでメンテナンスが容易です。
- 動作確認センサにロボットケーブル付タイプを追加しました。保護回路内蔵で逆接によるスイッチの破損を未然に防ぎます。
選定サポート情報
注文例
※モータの仕様詳細はカタログのページP-15をご確認ください。
製品比較情報
バリエーション
| モデルNo. | 基本ストローク（mm） | |||||
|---|---|---|---|---|---|---|
| エアポート | ボールガイド | ボールスプライン | 4 | 8 | 12 | 20 |
| PIU2804A | PIU2804B | - | ● | - | - | - |
| PIU2808A | PIU2808B | - | - | ● | - | - |
| PIU2812A | PIU2812B | PIU2812S | - | - | ● | - |
| PIU4212A | PIU4212B | - | - | - | ● | - |
| PIU4220A | PIU4220B | - | - | - | - | ● |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
55,255円49,729円 ( 54,702円 ) | 7日目 |
80,000円72,000円 ( 79,200円 ) | 11日目 |
88,474円79,626円 ( 87,589円 ) | 11日目 |
88,422円79,579円 ( 87,537円 ) | 11日目 |
96,895円87,205円 ( 95,926円 ) | 11日目 |
57,232円51,508円 ( 56,659円 ) | 5日目 |
82,443円74,198円 ( 81,618円 ) | 5日目 |
90,916円81,824円 ( 90,006円 ) | 5日目 |
90,864円81,777円 ( 89,955円 ) | 5日目 |
99,337円89,403円 ( 98,343円 ) | 5日目 |
57,537円51,783円 ( 56,961円 ) | 5日目 |
82,748円74,473円 ( 81,920円 ) | 5日目 |
91,222円82,099円 ( 90,309円 ) | 5日目 |
91,169円82,052円 ( 90,257円 ) | 5日目 |
99,643円89,678円 ( 98,646円 ) | 5日目 |
57,053円51,347円 ( 56,482円 ) | 5日目 |
82,264円74,037円 ( 81,441円 ) | 5日目 |
90,737円81,663円 ( 89,829円 ) | 5日目 |
90,685円81,616円 ( 89,778円 ) | 5日目 |
99,158円89,242円 ( 98,166円 ) | 5日目 |
57,309円51,578円 ( 56,736円 ) | 5日目 |
82,519円74,267円 ( 81,694円 ) | 5日目 |
90,993円81,893円 ( 90,082円 ) | 5日目 |
90,940円81,846円 ( 90,031円 ) | 5日目 |
99,414円89,472円 ( 98,419円 ) | 5日目 |
59,674円53,706円 ( 59,077円 ) | 5日目 |
84,885円76,396円 ( 84,036円 ) | 5日目 |
93,358円84,022円 ( 92,424円 ) | 5日目 |
93,306円83,975円 ( 92,373円 ) | 5日目 |
101,779円91,601円 ( 100,761円 ) | 5日目 |
60,285円54,256円 ( 59,682円 ) | 5日目 |
85,495円76,945円 ( 84,640円 ) | 5日目 |
93,969円84,572円 ( 93,029円 ) | 5日目 |
93,916円84,524円 ( 92,976円 ) | 5日目 |
102,390円92,151円 ( 101,366円 ) | 5日目 |
59,316円53,384円 ( 58,722円 ) | 5日目 |
84,527円76,074円 ( 83,681円 ) | 5日目 |
93,000円83,700円 ( 92,070円 ) | 5日目 |
92,948円83,653円 ( 92,018円 ) | 5日目 |
101,422円91,279円 ( 100,407円 ) | 5日目 |
59,827円53,844円 ( 59,228円 ) | 5日目 |
85,037円76,533円 ( 84,186円 ) | 5日目 |
93,511円84,159円 ( 92,575円 ) | 5日目 |
93,458円84,112円 ( 92,523円 ) | 5日目 |
101,932円91,738円 ( 100,912円 ) | 5日目 |
55,255円49,729円 ( 54,702円 ) | 7日目 |
80,000円72,000円 ( 79,200円 ) | 11日目 |
88,474円79,626円 ( 87,589円 ) | 11日目 |
88,422円79,579円 ( 87,537円 ) | 11日目 |
96,895円87,205円 ( 95,926円 ) | 11日目 |
57,232円51,508円 ( 56,659円 ) | 5日目 |
82,443円74,198円 ( 81,618円 ) | 5日目 |
90,916円81,824円 ( 90,006円 ) | 5日目 |
90,864円81,777円 ( 89,955円 ) | 5日目 |
99,337円89,403円 ( 98,343円 ) | 5日目 |
57,537円51,783円 ( 56,961円 ) | 5日目 |
82,748円74,473円 ( 81,920円 ) | 5日目 |
91,222円82,099円 ( 90,309円 ) | 5日目 |
91,169円82,052円 ( 90,257円 ) | 5日目 |
99,643円89,678円 ( 98,646円 ) | 5日目 |
詳細情報
基本情報
モータ、本体を個別交換可能でメンテナンスコスト低減！エアシリンダでは追従できないスピードでも、ワークを安定してピックアップします。
【特長】
・入力軸を回転させると、ヘッドがスムーズに動作します
・カム曲線により、簡単制御で正確な動作を実現します
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
