製品記号	PIU2804	PIU2808	PIU2812	PIU4212	PIU4220
動作方式	直動カム
ストローク（E）	4mm	8mm	12mm	12mm	20mm
ストローク（F・G）	4.5mm	8.5mm	12.5mm	12.5mm	20.5mm
位置決め精度（実効値）	±0.01mm / ±0.03°（θ）以内
クリアランス動作方向/θ	0.02mm / 0.7°			0.03mm / 0.3°
周囲温度	+10～+40℃
潤滑	グリス注入無給油使用
本体質量 PIU※※※※A/B	90g / 97g	110g / 118g	127g / 137g	370g / 425g	463g / 518g

規格表

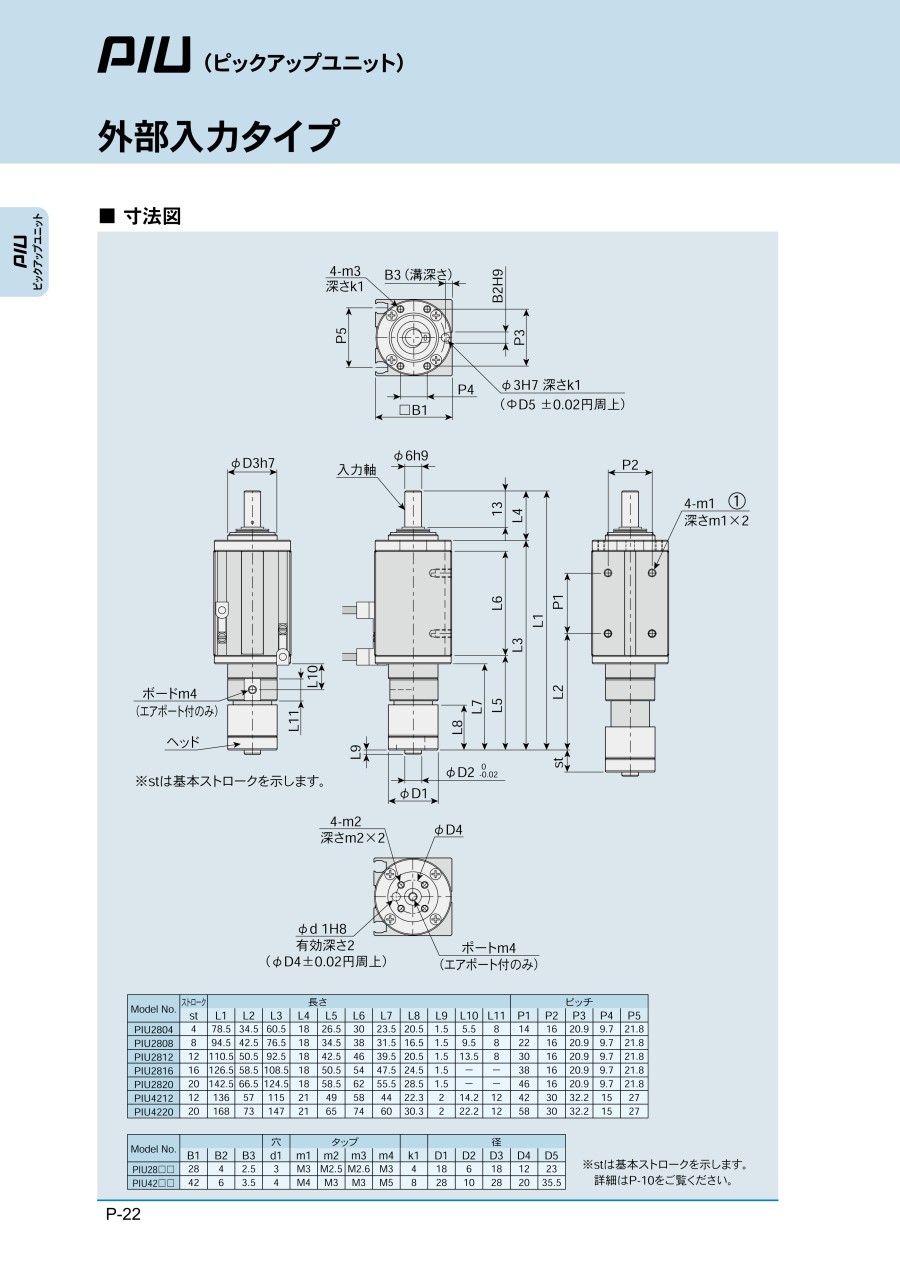

※stは基本ストロークを示します。

商品特長詳細

外部入力方式なので駆動源は装置に合わせお客様が選定できます。
ブラシレスモータで最速0.03秒サイクルの連続回転ができます。
動作確認センサにロボットケーブル付タイプを追加しました。保護回路内蔵で逆接によるスイッチの破損を未然に防ぎます。

選定サポート情報

注文例

※付属センサ有りでセンサ型式指示無き場合は、E34L1が付属されますのでご注意ください。
※新規品のPNP仕様のセンサに関しては、お問い合わせください。

製品比較情報

バリエーション

モデルNo.		基準ストローク（mm）
エアポート	ボールガイド	4	8	12	20
PIU2804A	PIU2804B	●	-	-	-
PIU2808A	PIU2808B	-	●	-	-
PIU2812A	PIU2812B	-	-	●	-
PIU4212A	PIU4212B	-	-	●	-
PIU4220A	PIU4220B	-	-	-	●

※ストロークは動作仕様により異なります。

製品特長紹介動画

ロボット搬送にご利用ください

限られたスペースに収まるコンパクトなオシレート搬送

高速搬送のコンパクト化

多数個搬送のパレタイジング

超高速プローブ検査

理想の1軸動作　ワークを優しく搬送したい方へ

型番リスト

表示件数

型番

ストローク

(mm)

最大可搬質量（垂直）

(kg)

軸仕様

動作仕様

外部センサ

動作確認センサ仕様

最速サイクルタイム

(sec)

最小発注数量

4	0.2	エアポート付	ショックレス2位置	なし	なし	0.03	1個
4	0.2	エアポート付	ショックレス2位置	1ヶ	ZE235A	0.03	1個
4	0.2	エアポート付	ショックレス2位置	1ヶ	ZE235B	0.03	1個
4	0.2	エアポート付	ショックレス2位置	1ヶ	ZE255A	0.03	1個
4	0.2	エアポート付	ショックレス2位置	1ヶ	ZE255B	0.03	1個
4	0.2	エアポート付	ショックレス2位置	2ヶ	ZE235A	0.03	1個
4	0.2	エアポート付	ショックレス2位置	2ヶ	ZE235B	0.03	1個
4	0.2	エアポート付	ショックレス2位置	2ヶ	ZE255A	0.03	1個
4	0.2	エアポート付	ショックレス2位置	2ヶ	ZE255B	0.03	1個
4.5	0.2	エアポート付	フリーストローク	なし	なし	0.16	1個
4.5	0.2	エアポート付	フリーストローク	1ヶ	ZE235A	0.16	1個
4.5	0.2	エアポート付	フリーストローク	1ヶ	ZE235B	0.16	1個
4.5	0.2	エアポート付	フリーストローク	1ヶ	ZE255A	0.16	1個
4.5	0.2	エアポート付	フリーストローク	1ヶ	ZE255B	0.16	1個
4.5	0.2	エアポート付	フリーストローク	2ヶ	ZE235A	0.16	1個
4.5	0.2	エアポート付	フリーストローク	2ヶ	ZE235B	0.16	1個
4.5	0.2	エアポート付	フリーストローク	2ヶ	ZE255A	0.16	1個
4.5	0.2	エアポート付	フリーストローク	2ヶ	ZE255B	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	なし	なし	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	1ヶ	ZE235A	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	1ヶ	ZE235B	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	1ヶ	ZE255A	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	1ヶ	ZE255B	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	2ヶ	ZE235A	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	2ヶ	ZE235B	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	2ヶ	ZE255A	0.16	1個
4.5	0.2	エアポート付	前進端位置調整	2ヶ	ZE255B	0.16	1個
4	0.2	ボールブッシュ	ショックレス2位置	なし	なし	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	1ヶ	ZE235A	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	1ヶ	ZE235B	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	1ヶ	ZE255A	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	1ヶ	ZE255B	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	2ヶ	ZE235A	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	2ヶ	ZE235B	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	2ヶ	ZE255A	0.03	1個
4	0.2	ボールブッシュ	ショックレス2位置	2ヶ	ZE255B	0.03	1個
4.5	0.2	ボールブッシュ	フリーストローク	なし	なし	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	1ヶ	ZE235A	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	1ヶ	ZE235B	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	1ヶ	ZE255A	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	1ヶ	ZE255B	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	2ヶ	ZE235A	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	2ヶ	ZE235B	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	2ヶ	ZE255A	0.16	1個
4.5	0.2	ボールブッシュ	フリーストローク	2ヶ	ZE255B	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	なし	なし	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	1ヶ	ZE235A	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	1ヶ	ZE235B	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	1ヶ	ZE255A	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	1ヶ	ZE255B	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	2ヶ	ZE235A	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	2ヶ	ZE235B	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	2ヶ	ZE255A	0.16	1個
4.5	0.2	ボールブッシュ	前進端位置調整	2ヶ	ZE255B	0.16	1個
8	0.2	エアポート付	ショックレス2位置	なし	なし	0.03	1個
8	0.2	エアポート付	ショックレス2位置	1ヶ	ZE235A	0.03	1個
8	0.2	エアポート付	ショックレス2位置	1ヶ	ZE235B	0.03	1個
8	0.2	エアポート付	ショックレス2位置	1ヶ	ZE255A	0.03	1個
8	0.2	エアポート付	ショックレス2位置	1ヶ	ZE255B	0.03	1個
8	0.2	エアポート付	ショックレス2位置	2ヶ	ZE235A	0.03	1個

通常単価(税別) (税込単価)	通常出荷日

45,113円 ( 49,624円 )	7日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
46,729円42,056円 ( 46,262円 )	7日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
46,729円42,056円 ( 46,262円 )	7日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
46,729円 ( 51,402円 )	9日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
46,729円42,056円 ( 46,262円 )	7日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
46,729円42,056円 ( 46,262円 )	7日目
48,758円43,882円 ( 48,270円 )	5日目
49,064円44,157円 ( 48,573円 )	5日目
48,579円43,721円 ( 48,093円 )	5日目
48,835円43,951円 ( 48,346円 )	5日目
51,200円46,080円 ( 50,688円 )	5日目
51,811円46,629円 ( 51,292円 )	5日目
50,843円45,758円 ( 50,334円 )	5日目
51,353円46,217円 ( 50,839円 )	5日目
47,578円42,820円 ( 47,102円 )	7日目
49,600円44,640円 ( 49,104円 )	5日目
49,906円44,915円 ( 49,407円 )	5日目
49,422円44,479円 ( 48,927円 )	5日目
49,677円44,709円 ( 49,180円 )	5日目
52,043円46,838円 ( 51,522円 )	5日目

基本情報

基本情報

お客様ご用意のモータで制御可能。高速でもなめらかな動き！エアシリンダでは追従できないスピードでも、ワークを安定してピックアップします。

【特長】
・入力軸を回転させると、ヘッドがスムーズに動作します
・カム曲線により、簡単制御で正確な動作を実現します
・豊富なバリエーションを用意しています
・用途に合わせて最適なモデルが選べます

●シーンごとに選べるワークの搬送ユニット事例集

ご注意

センサ仕様については下記をご確認ください。
センサZE235はこちら
センサZE255はこちら
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
