ＣＫＤ

精密レギュレータ省エアタイプ RPEシリーズ

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 10,394円～12,100円

税込単価: 11,433円～13,310円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

レギュレータ（モジュラータイプ標準） R※000シリーズ

4.5

通常価格(税別)： 2,792円 (税込価格：3,071円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品】レギュレータ（モジュラータイプ標準） R※000シリーズ

4.5

通常価格(税別)： 3,091円 (税込価格：3,400円)

通常出荷日：在庫品1日目

エア消費量70％ダウン。環境にやさしい、新タイプの精密レギュレータ。 ※本シリ...

詳細情報を確認する

レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
精密制御
形状
標準
使用環境
標準
供給側接続種類
Rc
供給側呼びサイズ
1/4
ブリード機構
なし
使用圧力範囲 (MPa)
0.01::0.7
流れ方向
右方向
最高使用圧力 (MPa)
1.0
保証耐圧力 (MPa)
1.5

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※1:設定圧力0MPa時の寸法
※2:圧力計、ブラケットは添付オプションとなります。

圧力計

L形ブラケット

製品仕様

項目	RPE1000-8-07
使用流体	圧縮清浄空気（デジタルカタログ6ページの推奨エア回路による）
最高使用圧力 MPa	1.0
最低使用圧力 MPa	設定圧力+0.1 注1
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	-5～60（ただし、凍結なきこと）
設定圧力 MPa	0.01～0.7
感度	フルスパンの0.2%以内
繰返し精度	フルスパンの±0.5%以内
空気消費量注2 L/min（ANR）	0.2以下
接続口径	Rc1/4
圧力計接続口径	Rc1/8
質量 g	250 注3

注1:二次側の流量がゼロの条件です。
注2:一次側圧力0.7MPaで二次側でエア消費がある時の条件です。エア消費の無いときはEXHポートから1L/min以下のエアーを大気に放出しています。
注3:（ハ）アタッチメント付きの場合の質量は、次の質量を加算してください。圧力計:74g、ブラケット:30g

構造図

部品リスト

品番	部品名称	材質
1	圧力調整ノブ	ポリアセタール樹脂、ステンレス
2	カバー	アルミ合金ダイカスト
3	パイロットボディ組立	アルミ合金ダイカスト等
4	ボディ	アルミ合金ダイカスト
5	パイロットダイヤフラム組立	水素化ニトリルゴム､亜鉛合金ダイカスト
6	メインダイヤフラム組立	水素化ニトリルゴム､亜鉛合金ダイカスト
7	バルブ	水素化ニトリルゴム、ステンレス
8	ボトムゴム	シリコンゴム
9	Oリング	ニトリルゴム
10	Oリング	水素化ニトリルゴム
11	ボトムプラグ	ポリブチレンテレフタレート樹脂

性質性能情報・試験情報

流量特性

リリーフ流量特性

圧力特性

型番リスト

表示件数

型番

圧力計	ブラケット	圧力計詳細	最小発注数量

[なし] なし	なし	なし	1個
[なし] なし	L形	なし	1個
圧力計付	なし	G45D-6-P02	1個
圧力計付	なし	G45D-6-P04	1個
圧力計付	なし	G45D-6-P10	1個

通常単価(税別) (税込単価)	通常出荷日

10,394円 ( 11,433円 )	在庫品1日目当日出荷可能
10,617円 ( 11,679円 )	在庫品1日目当日出荷可能
12,100円 ( 13,310円 )	在庫品1日目当日出荷可能
12,100円 ( 13,310円 )	在庫品1日目当日出荷可能
12,100円 ( 13,310円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

エア消費量70％ダウン。環境にやさしい、新タイプの精密レギュレータ。 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

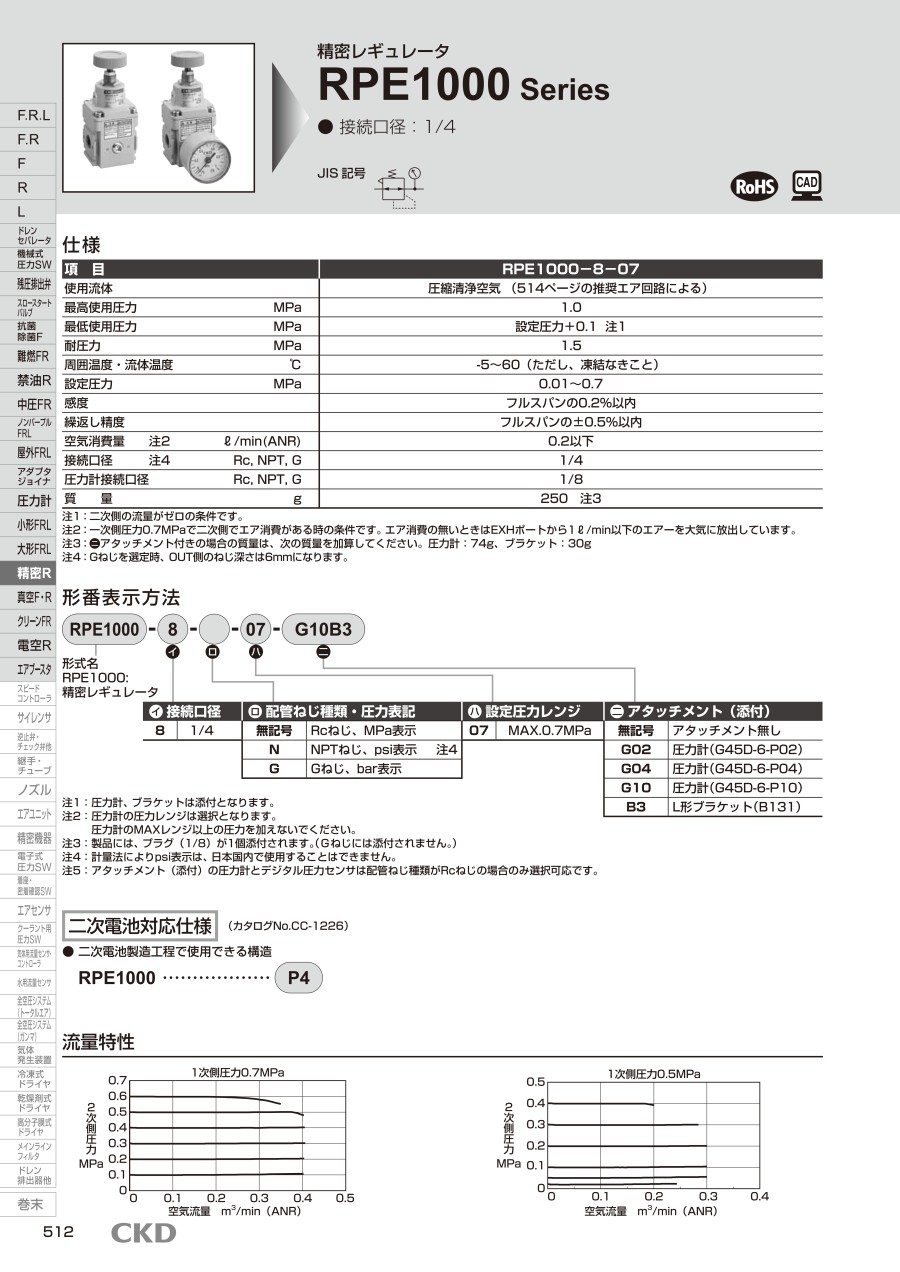

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精密レギュレータ省エアタイプ RPEシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

エアーブローの圧力調整用として使用

満足度：4.02021/12/21

社内で使用しているエアーブロー用のレギュレータに高度な調整をしたく、この商品を使用しています。この商品は、低い圧力での高...もっと読む
