イマオコーポレーション

ツインスポークハンドル車（NTWN,TWN）

カタログ |

通常単価(税別): 1,396円～23,375円

税込単価: 1,536円～25,713円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・耐衝撃性に富み、しかも酸、アルカリ、油脂のほとんどの薬品に優れた耐性を発揮する特殊樹脂材です...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目～

未確定：候補が81型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TWN（回転握り付き）

（外径375のみ）

TWN-F（折り曲げ回転握り付き）

TWN-G（STG型回転握り付き）

製品仕様

タイプ	ハンドル車	インサート	ボスキャップ			握り
			色指定なし		色指定
			ハンドル車外径80～300	ハンドル車外径375	ハンドル車外径125～200
NTWN	ポリプロピレンつや消しブラック	SUM24L 四三酸化鉄皮膜	アルミニウム（A3104）つや消しシルバー	ポリエステル光沢仕上げグレー	ポリアミドつや消しブラックつや消しオレンジつや消しグレーつや消しイエローつや消しライトブルーつや消しレッド	-
TWN						ポリアミドつや消しブラック
TWN-F						ポリアミドつや消しブラック
TWN-G					-	ポリプロピレン熱可塑性エラストマー（TPE）被覆つや消しブラック

NTWN		TWN		TWN-G		TWN-F
型番	質量	型番	質量	型番	質量	型番	質量
NTWN80	74	TWN80	104	TWN250G	914	TWN80F	102
NTWN100	100	TWN100	145	TWN300G	1,121	TWN100F	163
NTWN125	160	TWN125	245	TWN375G	1,260	TWN125F	230
NTWN160	275	TWN160	356			TWN160F	388
NTWN200	460	TWN200	552			TWN200F	593
NTWN250	730	TWN250	904			TWN250F	932
NTWN300	970	TWN300	1,111			TWN300F	1,210
NTWN375	1,287	TWN375	1,240			TWN375F	1,402

規格表

TWN（回転握り付き）

注）★★は、ボスキャップの色コードをご指定下さい。

TWN-G（STG型回転握り付き）

TWN-F（折り曲げ回転握り付き）

注）★★は、ボスキャップの色コードをご指定下さい。

注意・禁止事項

NTWNタイプには握り取付け用メネジがありません。
ハンドル車外径125～200のみボスキャップの色がご指定できますので、色コードをご指定ください。この場合、アルミニウム（つや消しシルバー）のボスキャップも付属されます。
色指定ボスキャップは輸送中の傷や汚れから保護する為、別々に梱包しますので、お客様にて組付けてご使用ください。
今までボス部端面から8mmの位置にM5加工をしておりましたが、寸法の見直しにより、今回から7mmの位置に変更となりました。

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

(mm)

取付部穴加工

グリップ材質

グリップ

グリップ種類

(mm)

(φ)

センターキャップ色

グリップ表面処理

RoHS?

最小発注数量

～80	80	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	35	18	8	シルバー	-	10	1個
80.1～150	99	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	37	18	10	シルバー	-	10	1個
80.1～150	125	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	44	22	12	シルバー	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	ブラック	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	グレー	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	ライトブルー	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	オレンジ	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	レッド	-	10	1個
80.1～150	125	軸穴(精度穴)	-	グリップなし/取付穴なし	-	44	22	12	イエロー	-	10	1個
150.1～180	160	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	51	26	14	シルバー	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	ブラック	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	グレー	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	ライトブルー	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	オレンジ	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	レッド	-	10	1個
150.1～180	160	軸穴(精度穴)	-	グリップなし/取付穴なし	-	51	26	14	イエロー	-	10	1個
180.1～240	200	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	61	30	16	シルバー	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	ブラック	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	グレー	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	ライトブルー	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	オレンジ	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	レッド	-	10	1個
180.1～240	200	軸穴(精度穴)	-	グリップなし/取付穴なし	-	61	30	16	イエロー	-	10	1個
240.1～	250	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	69	35	20	シルバー	-	10	1個
240.1～	300	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	78	40	26	シルバー	-	10	1個
240.1～	375	軸穴(止まり穴)	-	グリップなし/取付穴なし	-	87	35	26	グレー	-	10	1個
～80	80	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	35	18	8	シルバー	なし	10	1個
～80	80	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	35	18	8	シルバー	なし	10	1個
80.1～150	99	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	37	18	10	シルバー	なし	10	1個
80.1～150	99	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	37	18	10	シルバー	なし	10	1個
80.1～150	125	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	シルバー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	ブラック	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	グレー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	ライトブルー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	オレンジ	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	レッド	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	44	22	12	イエロー	なし	10	1個
80.1～150	125	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	シルバー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	ブラック	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	グレー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	ライトブルー	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	オレンジ	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	レッド	なし	10	1個
80.1～150	125	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	44	22	12	イエロー	なし	10	1個
150.1～180	160	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	シルバー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	ブラック	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	グレー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	ライトブルー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	オレンジ	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	レッド	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	51	26	14	イエロー	なし	10	1個
150.1～180	160	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	シルバー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	ブラック	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	グレー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	ライトブルー	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	オレンジ	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	レッド	なし	10	1個
150.1～180	160	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[折り曲げ式] 折り曲げ回転式	51	26	14	イエロー	なし	10	1個
180.1～240	200	軸穴(止まり穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	61	30	16	シルバー	なし	10	1個
180.1～240	200	軸穴(精度穴)	[樹脂] ポリアミドつや消しブラック	グリップあり	[回転式] 回転式	61	30	16	ブラック	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,396円 ( 1,536円 )	3日目
1,629円 ( 1,792円 )	3日目
1,862円 ( 2,048円 )	3日目
1,862円 ( 2,048円 )	3日目
1,862円 ( 2,048円 )	4日目
1,862円 ( 2,048円 )	3日目
1,889円 ( 2,078円 )	3日目
1,862円 ( 2,048円 )	3日目
1,862円 ( 2,048円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
3,103円 ( 3,413円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
4,364円 ( 4,800円 )	3日目
6,401円 ( 7,041円 )	3日目
10,455円 ( 11,501円 )	3日目
15,470円 ( 17,017円 )	3日目
2,341円 ( 2,575円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	3日目
2,812円 ( 3,093円 )	3日目
6,935円 ( 7,629円 )	3日目
2,805円 ( 3,086円 )	3日目
3,200円 ( 3,520円 )	3日目
3,200円 ( 3,520円 )	4日目
3,200円 ( 3,520円 )	3日目
3,200円 ( 3,520円 )	3日目
3,200円 ( 3,520円 )	3日目
3,200円 ( 3,520円 )	3日目
8,244円 ( 9,068円 )	3日目
8,244円 ( 9,068円 )	3日目
7,225円 ( 7,948円 )	4日目
8,244円 ( 9,068円 )	3日目
8,244円 ( 9,068円 )	3日目
8,244円 ( 9,068円 )	3日目
8,244円 ( 9,068円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
5,722円 ( 6,294円 )	3日目
5,722円 ( 6,294円 )	3日目

基本情報

基本情報

【特長】
・耐衝撃性に富み、しかも酸、アルカリ、油脂のほとんどの薬品に優れた耐性を発揮する特殊樹脂材です。
・手にフィットするリム形状です。
・ボス穴の表は、付属のボスキャップで簡単にカバーできます。
・アルミニウムのボスキャップは接着シール、それ以外ははめ込みです。
・ボスキャップは裏から棒等で押上げる事で取外せます。
・TWN-Fタイプの折り曲げ回転握りは、手前に引いてから倒す構造になっています。

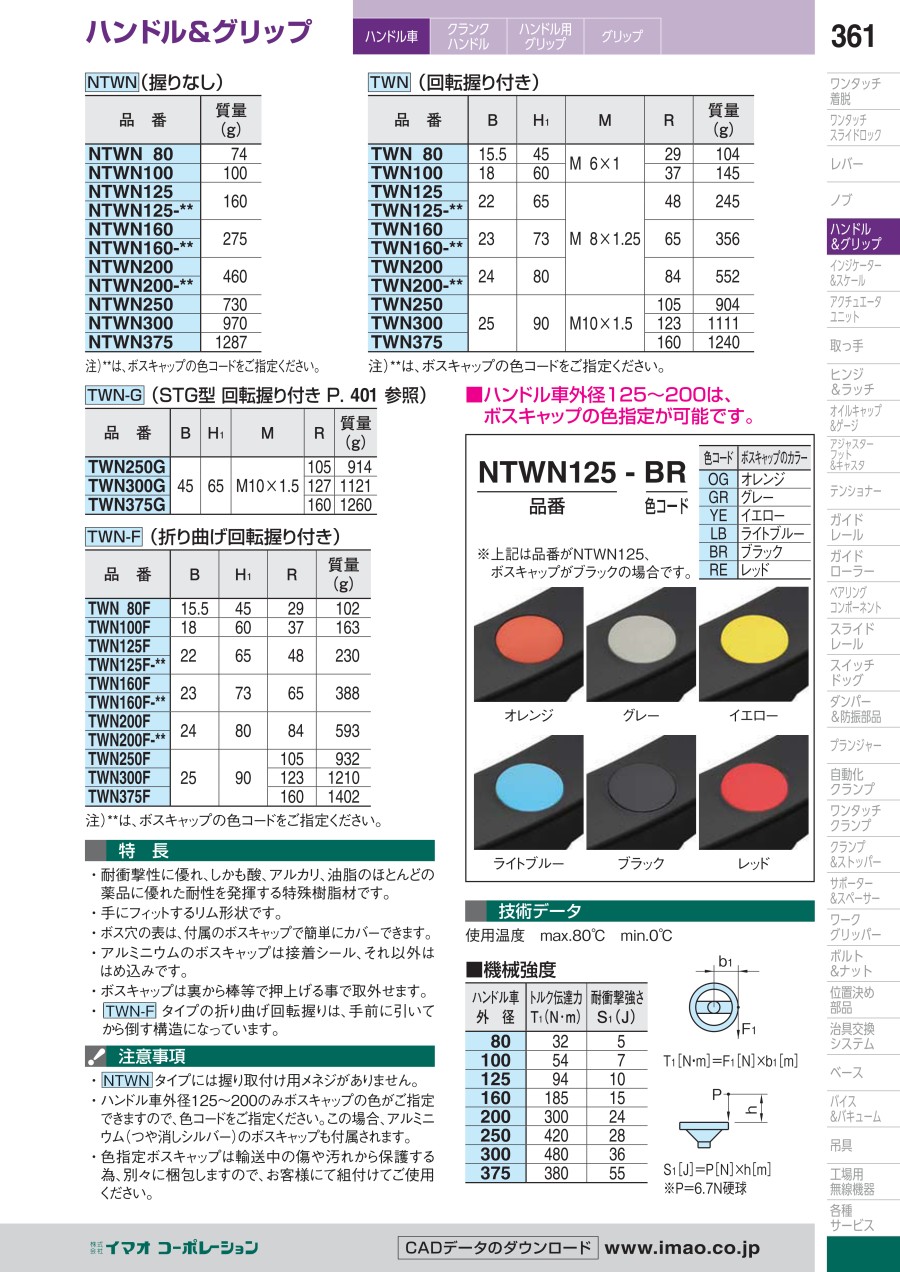

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
