ハイトルクワッシャー（HTW）
- 材質
- スチール
- 表面処理
- 四三酸化鉄被膜
- 厚さ t (mm)
- 8
- 販売単位
- バラ(1個から購入可能)
- 材質 スチール
- SUJ2
- 表面処理(詳細)
- 四三酸化鉄皮膜
未確定：候補が4型番あります。
詳細情報
基本情報
【特長】
・小さな力で強い締め付け力が得られます。
・ワッシャー内にベアリングを内蔵したユニット部品です。
・HTWを使用しない場合と比べ、1.5倍のクランられます。
【用途】
・レバー、ノブ等と合わせて使用。
・小さな力で強い締付け力が必要な箇所に利用。
商品情報
小さな力で強い締め付け

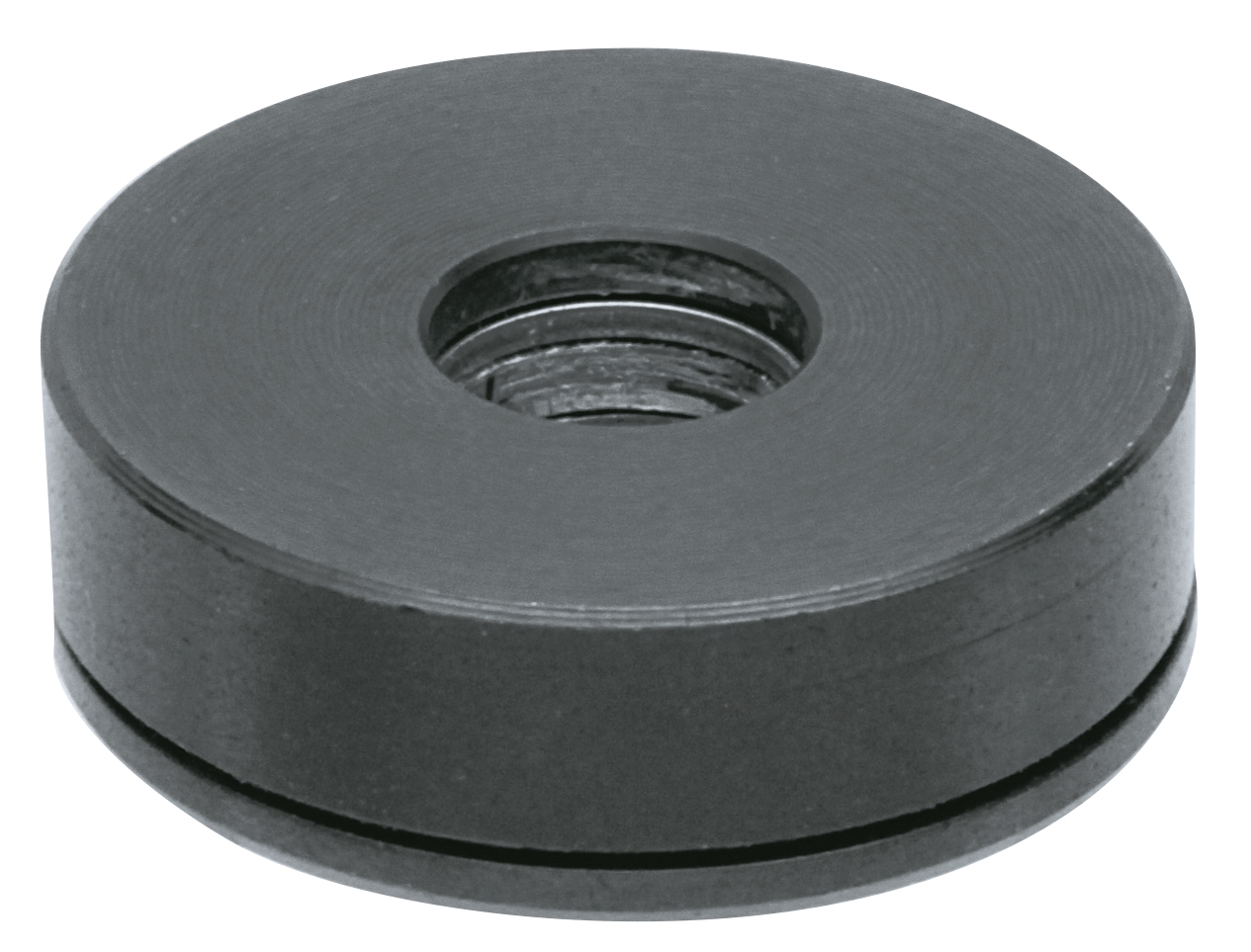

HTWの外観
HTWの寸法図
ワッシャー内にベアリングを内蔵
| 品 番 | d | D | 許容荷重 (kN) | 質量 (g) |
|---|---|---|---|---|
| HTW2406 | M6用 | 24 | 6.8 | 21 |
| HTW2508 | M8用 | 25 | 7.8 | 22 |
| HTW3010 | M10用 | 30 | 9.2 | 34 |
| HTW3512 | M12用 | 35 | 9.9 | 46 |
