ダブルエッジクランプ（セルフカット、長尺仕様）（MBDES-LB,MBDES-LW）

カタログ |

通常単価(税別): 3,355円～13,791円

税込単価: 3,691円～15,170円

通常出荷日：3日目

【特長】・ワーク形状に合わせたセルフカットでご使用できます。・六角レンチによる締付けで、一度に2個のワ...

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

■材質

MBDES-LB（本体）：A7075
MBDES-LW（クサビ）：SUM24L

■本体

型番	適用ロッキングプレート型番	付属品
MBDES04LB	MBDE04-LP	六角穴付きボルト…3本六角穴付きサラボルト…4本
MBDES06LB	MBDE06-LP
MBDES08LB	MBDE08-LP

■クサビ

型番	定寸	質量（g）	適用する本体型番
型番	定寸	質量（g）	適用する本体型番
MBDES04LW	190.5	117	MBDES04LB
MBDES06LW		227	MBDES06LB
MBDES08LW		400	MBDES08LB

規格表

■本体

型番	L₁		L₂ 注）	H₁	H	L₃	定寸	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
型番	min.	max.	L₂ 注）	H₁	H	L₃	定寸	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
MBDES04LB	28.6	30.7	4.6	6.3	12.7	10.7	190.5	2.2	3.4	92
MBDES06LB	38.1	40.3	6.6	9.4	19.1	16.1		6.6	14.3	186
MBDES08LB	50.8	54.1	9.9	12.7	25.4	20.8		8.8	14.5	336

注）L₂寸法は、セルフカット可能範囲

注意・禁止事項

MBDES-LBをセルフカットする場合、別売りのロッキングプレートをご利用ください。（軽荷重切削の場合は2個、重荷重切削の場合は3個の使用を推奨します。）

型番リスト

表示件数

型番

種類

クランプ力

(kN)

適用ボルト（ネジ穴使用時）

適用ワーク間距離

(mm)

クランプ仕様

RoHS?

最小発注数量

本体	2.2	M4X0.7	28.6～30.7	本体	10	1個
付属品	-	M4X0.7	-	クサビ	10	1個
本体	6.6	M6X1	38.1～40.3	本体	10	1個
付属品	-	M6X1	-	クサビ	10	1個
本体	8.8	M8X1.25	50.8～54.1	本体	10	1個
付属品	-	M8X1.25	-	クサビ	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,885円 ( 11,974円 )	3日目
3,355円 ( 3,691円 )	3日目
12,098円 ( 13,308円 )	3日目
5,028円 ( 5,531円 )	3日目
13,791円 ( 15,170円 )	3日目
7,223円 ( 7,945円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ワーク形状に合わせたセルフカットでご使用できます。
・六角レンチによる締付けで、一度に2個のワークをクランプできます。
・シンプル&コンパクト設計により、ワークの多数個取りに最適です。

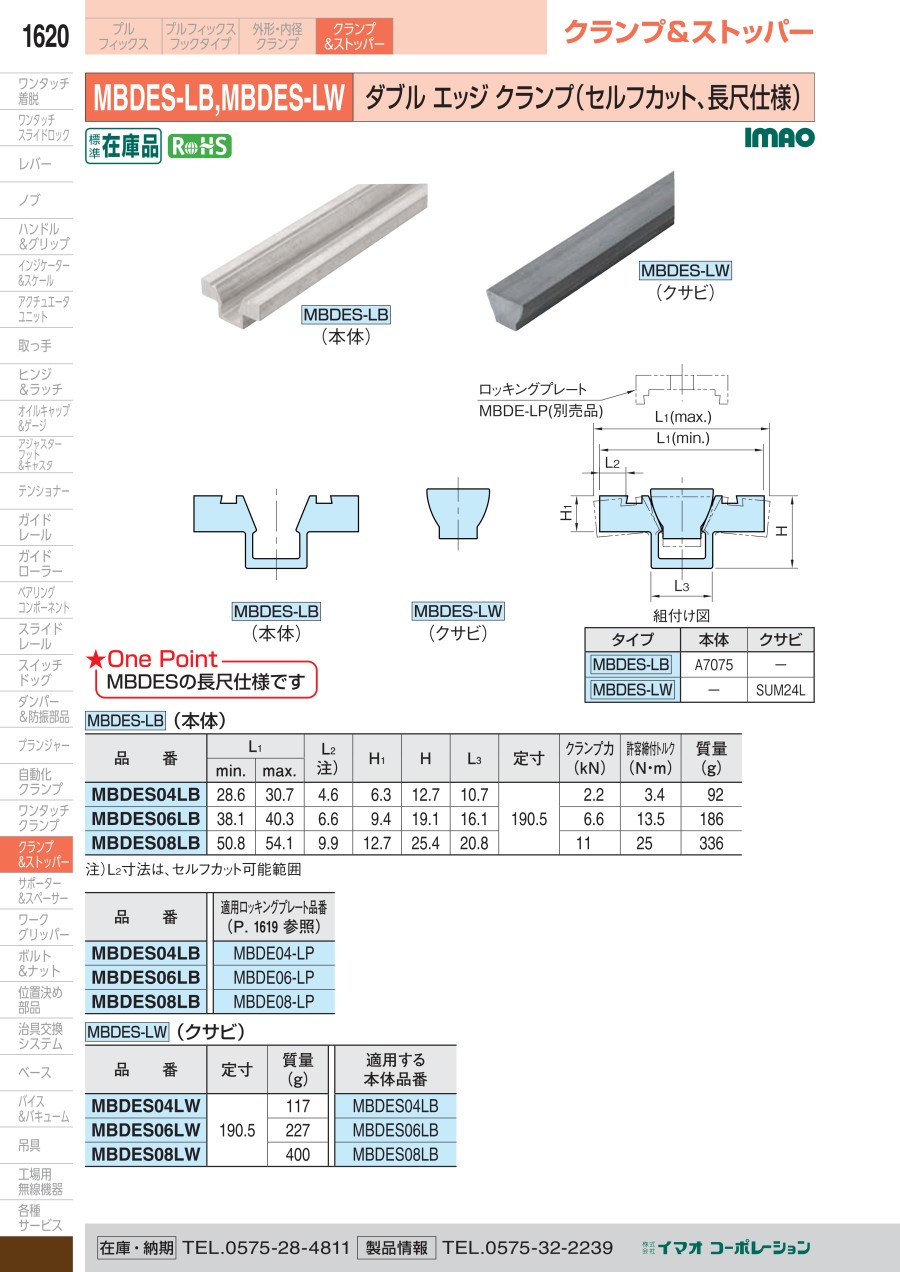

カタログ
