イマオコーポレーション

キャスタ（E3シリーズ）（CAE3）

Name: キャスタ（E3シリーズ） （CAE3）
Brand: イマオコーポレーション
SKU: 221000506107
Rating: 4 (2 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,018円～6,110円

税込単価: 1,120円～6,721円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

キャスタ（E2シリーズ）（CAE2）

通常価格(税別)： 911円 (税込価格：1,002円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

キャスタ（F8シリーズ）（CAF8）

通常価格(税別)： 940円 (税込価格：1,034円)

通常出荷日：3 日目～

【特長】・ストッパーは、ブラケットの旋回部の回転とホイールの回転を同時にロック...

詳細情報を確認する

ブラケット材質
SPHD
車輪材質
二トリルゴム(NBR)
車輪特性
なし

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

車輪	ホイール	軸受	ブラケット
ニトリルゴム（NBR）ショアA83 ブラック	SPHD 亜鉛メッキ	スチール（チューブ）亜鉛メッキポリアミド（ドライペアリング）	SPHD 亜鉛メッキ

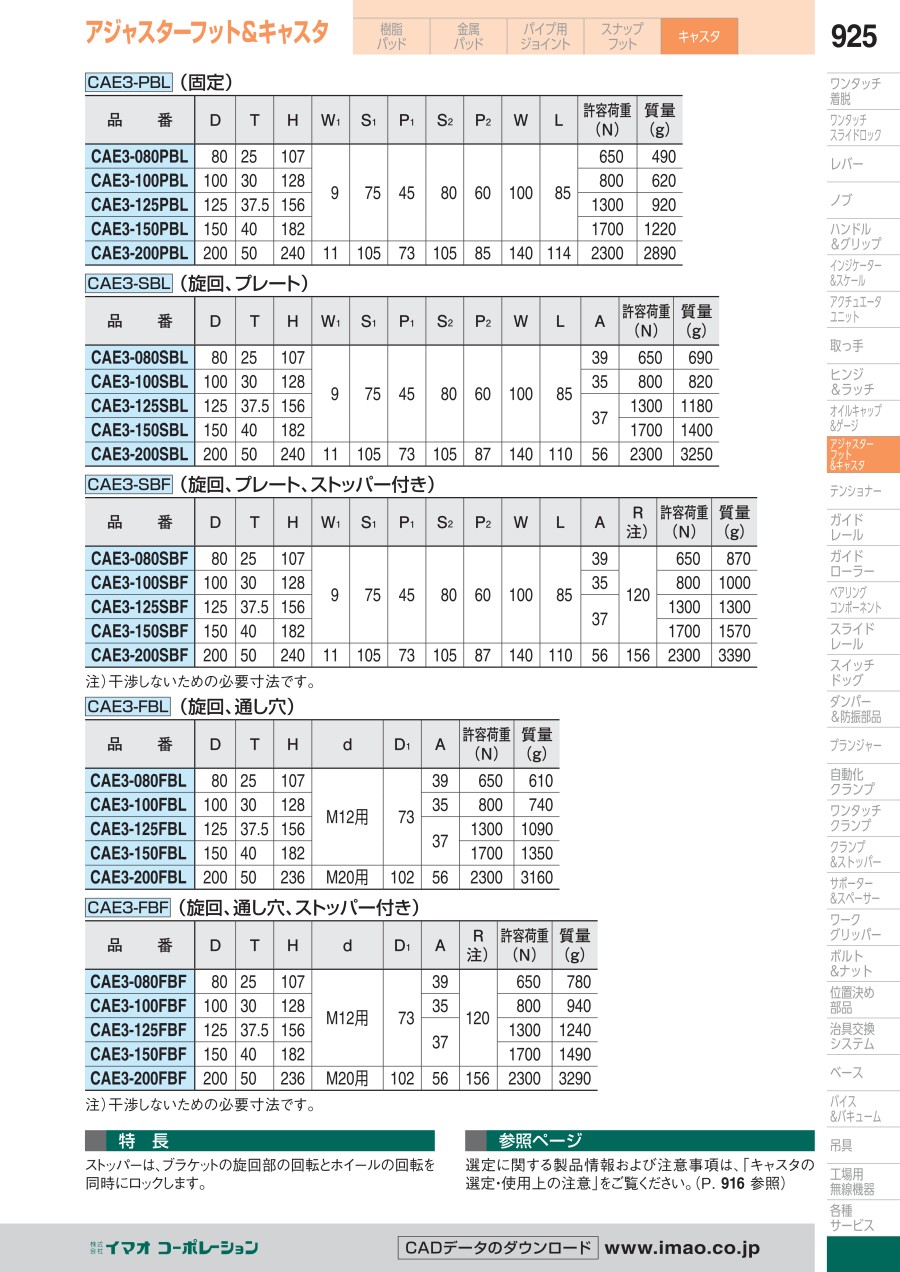

規格表

CAE3-PBL（固定）

CAE3-SBL（旋回、プレート）

CAE3-SBF（旋回、プレート、ストッパー付き）

注）干渉しないための必要寸法です。

CAE3-FBL（旋回、通し穴）

CAE3-FBF（旋回、通し穴、ストッパー付き）

注）干渉しないための必要寸法です。

型番リスト

表示件数

型番

タイプ

取付高さ【範囲選択】

(mm)

許容荷重範囲

(daN)

(φ)

ストッパー

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

取付穴種類

許容荷重

(daN)

(mm)

プレート長さ L

(mm)

プレート幅 W

(mm)

RoHS?

最小発注数量

旋回,通し穴	100.1～130	107	35.01～80.00	80	ストッパー付き	-	-	-	65	25	-	-	10	1個
旋回,通し穴	100.1～130	107	35.01～80.00	80	なし	-	-	-	65	25	-	-	10	1個
固定	100.1～130	107	35.01～80.00	80	なし	45(60)	75(80)	長穴	65	25	85	100	10	1個
旋回,プレート	100.1～130	107	35.01～80.00	80	ストッパー付き	45(60)	75(80)	長穴	65	25	85	100	10	1個
旋回,プレート	100.1～130	107	35.01～80.00	80	なし	45(60)	75(80)	長穴	65	25	85	100	10	1個
旋回,通し穴	100.1～130	128	35.01～80.00	100	ストッパー付き	-	-	-	80	30	-	-	10	1個
旋回,通し穴	100.1～130	128	35.01～80.00	100	なし	-	-	-	80	30	-	-	10	1個
固定	100.1～130	128	35.01～80.00	100	なし	45(60)	75(80)	長穴	80	30	85	100	10	1個
旋回,プレート	100.1～130	128	35.01～80.00	100	ストッパー付き	45(60)	75(80)	長穴	80	30	85	100	10	1個
旋回,プレート	100.1～130	128	35.01～80.00	100	なし	45(60)	75(80)	長穴	80	30	85	100	10	1個
旋回,通し穴	130.1～170	156	80.01～140.00	125	ストッパー付き	-	-	-	130	37.5	-	-	10	1個
旋回,通し穴	130.1～170	156	80.01～140.00	125	なし	-	-	-	130	37.5	-	-	10	1個
固定	130.1～170	156	80.01～140.00	125	なし	45(60)	75(80)	長穴	130	37.5	85	100	10	1個
旋回,プレート	130.1～170	156	80.01～140.00	125	ストッパー付き	45(60)	75(80)	長穴	130	37.5	85	100	10	1個
旋回,プレート	130.1～170	156	80.01～140.00	125	なし	45(60)	75(80)	長穴	130	37.5	85	100	10	1個
旋回,通し穴	170.1～200	182	140.01～220.00	150	ストッパー付き	-	-	-	170	40	-	-	10	1個
旋回,通し穴	170.1～200	182	140.01～220.00	150	なし	-	-	-	170	40	-	-	10	1個
固定	170.1～200	182	140.01～220.00	150	なし	45(60)	75(80)	長穴	170	40	85	100	10	1個
旋回,プレート	170.1～200	182	140.01～220.00	150	ストッパー付き	45(60)	75(80)	長穴	170	40	85	100	10	1個
旋回,プレート	170.1～200	182	140.01～220.00	150	なし	45(60)	75(80)	長穴	170	40	85	100	10	1個
旋回,通し穴	-	236	220.01～320.00	200	ストッパー付き	-	-	-	230	50	-	-	10	1個
旋回,通し穴	200.1～250	236	220.01～320.00	200	なし	-	-	-	230	50	-	-	10	1個
固定	200.1～250	240	220.01～320.00	200	なし	73(85)	105	長穴	230	50	114	140	10	1個
旋回,プレート	200.1～250	240	220.01～320.00	200	ストッパー付き	73(85)	105	長穴	230	50	110	140	10	1個
旋回,プレート	200.1～250	240	220.01～320.00	200	なし	73(85)	105	長穴	230	50	110	140	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,812円 ( 3,093円 )	3日目
1,464円 ( 1,610円 )	3日目
1,018円 ( 1,120円 )	3日目
2,812円 ( 3,093円 )	3日目
1,464円 ( 1,610円 )	3日目
2,989円 ( 3,288円 )	3日目
1,590円 ( 1,749円 )	3日目
1,134円 ( 1,247円 )	3日目
2,989円 ( 3,288円 )	3日目
1,590円 ( 1,749円 )	3日目
3,489円 ( 3,838円 )	3日目
2,289円 ( 2,518円 )	3日目
1,489円 ( 1,638円 )	3日目
3,489円 ( 3,838円 )	3日目
2,230円 ( 2,453円 )	3日目
3,685円 ( 4,054円 )	2日目
2,888円 ( 3,177円 )	3日目
1,823円 ( 2,005円 )	3日目
3,685円 ( 4,054円 )	3日目
2,812円 ( 3,093円 )	3日目
6,110円 ( 6,721円 )	3日目
4,655円 ( 5,121円 )	3日目
3,588円 ( 3,947円 )	3日目
6,110円 ( 6,721円 )	3日目
4,655円 ( 5,121円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ストッパーは、ブラケットの旋回部の回転とホイールの回転を同時にロックします。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キャスタ（E3シリーズ）（CAE3）のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

架台のキャスター

満足度：4.02019/01/31

大きいサイズのものは比較的安価であり、品質も良かったです。また購入します。

0人が参考にしています。

機器の移動用に

満足度：4.02018/06/28

高荷重対応で安価ですが重量が少々大き目です。仕様で想定している荷重量から軽すぎたのか、移動時に発振してしまうので別な製品...もっと読む

0人が参考にしています。

2件全て見る
