エンプラポジショニングヒンジ（EFH）

カタログ |

通常単価(税別): 203円～1,833円

税込単価: 223円～2,016円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

ポジショニングが可能なエンプラヒンジ。【特長】・EFH5065SHP・EFH5...

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EFH5065SHP（サラボルト用）の寸法図

EFH5065EHP（六角ボルト用）の寸法図

製品仕様

EFH5065SHP（サラボルト用）

EFH5065EHP（六角ボルト用）

材質

本体：ポリミアド（ガラス繊維強化）つや消しブラック
ピン：SUS303

性能・試験情報

型番	ラジアル荷重		アキシアル荷重		70゜、115゜での荷重		90゜での荷重		最大締付トルク（N・m）
型番	許容荷重 Er （N）	破損する荷重 Rr （N）	許容荷重 Ea （N）	破損する荷重 Ra （N）	許容荷重 E₇₀、E₁₁₅ （N）	破損する荷重 R₇₀、R₁₁₅ （N）	許容荷重 E₉₀ （N）	破損する荷重 R₉₀ （N）	最大締付トルク（N・m）
EFH5065SHP	2,070	5,060	1,320	4,480	2,150	3,170	1,630	3,380	4
EFH5065EHP	1,940	4,900	1,520	3,840	1,430	3,660	970	3,140	4

ラジアル荷重

アキシアル荷重

70゜ 115゜での荷重

90゜での荷重

型番リスト

表示件数

型番

種類

本体材質

取付穴タイプ

取付方法

付加機能

許容荷重

(N)

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

勝手違い

使用環境

旋回角度

(deg)

本体表面処理

本体色

取付穴の種類

種類詳細

ポジショニング時の保持トルク

(N・ｍ)

ポジショニング角度

RoHS?

最小発注数量

平蝶番	[樹脂] ポリアミド	丸穴	ねじ止め	ストッパー・クリック	1520	60.1～70	65	45.1～55	49.5	左右兼用	標準	210	なし	ブラック	六角ボルト用	-	3	-90°、0°、70°、115°	10	1個
平蝶番	[樹脂] ポリアミド	皿穴	ねじ止め	ストッパー・クリック	1320	60.1～70	65	45.1～55	49.5	左右兼用	標準	210	なし	ブラック	サラボルト用	-	3	-90°、0°、70°、115°	10	1個
蝶番関連部品	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	カバー	-	-	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	なし（通常）	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	-	-	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.7	-70°、-7°、80°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	0.7	-70°、-7°、80°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.2	-70°、-7°、80°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.7	-70°、-7°、115°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	0.7	-70°、-7°、115°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.2	-70°、-7°、115°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.7	-70°、-7°、150°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	0.7	-70°、-7°、150°	-	1個
平蝶番	[樹脂] ポリアミド	[ザグリ] ザグリ	ねじ止め	ストッパー・クリック	300	50.1～60	50.5	45.1～55	52	左右兼用	標準	255	なし	ブラック	-	-	1.2	-70°、-7°、150°	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,104円 ( 1,214円 )	在庫品1日目当日出荷可能
1,104円 ( 1,214円 )	在庫品1日目当日出荷可能
203円 ( 223円 )	4日目
1,328円 ( 1,461円 )	4日目
1,833円 ( 2,016円 )	4日目
1,629円 ( 1,792円 )	4日目
1,736円 ( 1,910円 )	4日目
1,833円 ( 2,016円 )	4日目
1,629円 ( 1,792円 )	4日目
1,736円 ( 1,910円 )	4日目
1,833円 ( 2,016円 )	4日目
1,629円 ( 1,792円 )	4日目
1,736円 ( 1,910円 )	4日目

詳細情報

基本情報

基本情報

ポジショニングが可能なエンプラヒンジ。
【特長】
・EFH5065SHP・EFH5065EHPは、-90°、0°、70°、115°のポジショニングが可能
・EFH5253CHP80は、-70°、-7°、80°のポジショニングが可能
・EFH5253CHP115は、-70°、-7°、115°のポジショニングが可能
・EFH5253CHP150は、-70°、-7°、150°のポジショニングが可能
【用途】
・扉を開いた状態で固定したい場合に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

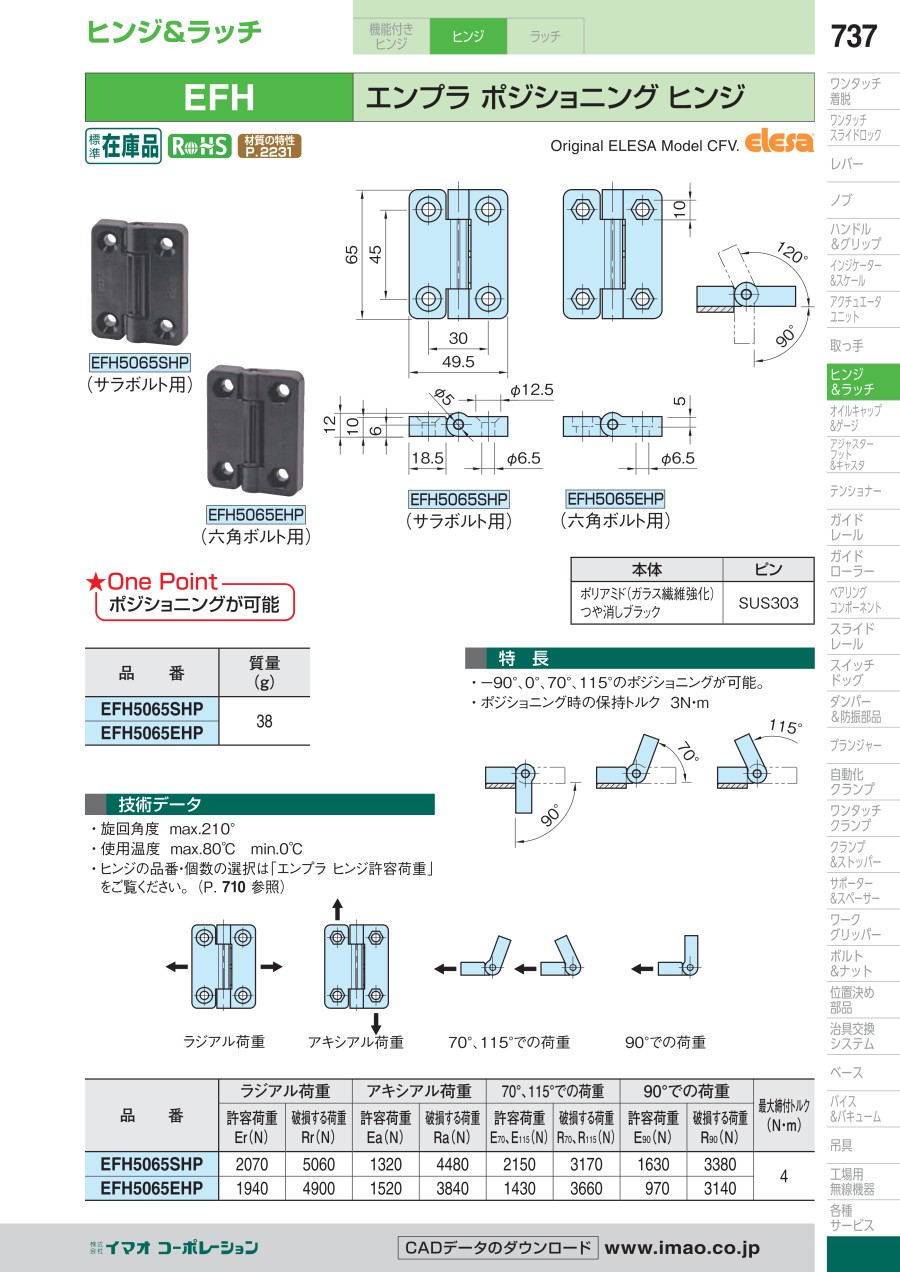

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
