コガネイ

フィルタレギュレータ FRZシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 4,224円～14,290円

税込単価: 4,646円～15,719円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

水滴・ドレン除去完了後のラインに最適な新世代フィルタレギュレータ。【特長】・ド...

レギュレータユニット組合せ
フィルタ+レギュレータ
圧縮空気品質
清浄乾燥エア / 無臭エア
フィルタろ過度
5μm
リリーフ機構
リリーフ
ドレンコック
マニュアル
流れ方向
標準流れ(左→右)
最高使用圧力 (MPa)
1
使用環境
空気動工具 / 計測機器 / 食品・医薬品 / 乾燥室 / 発塵防止
ボウル材質
ポリカボーネート

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

選定サポート情報：FRLユニット

未確定：候補が29型番あります。

商品情報
型番リスト
詳細情報

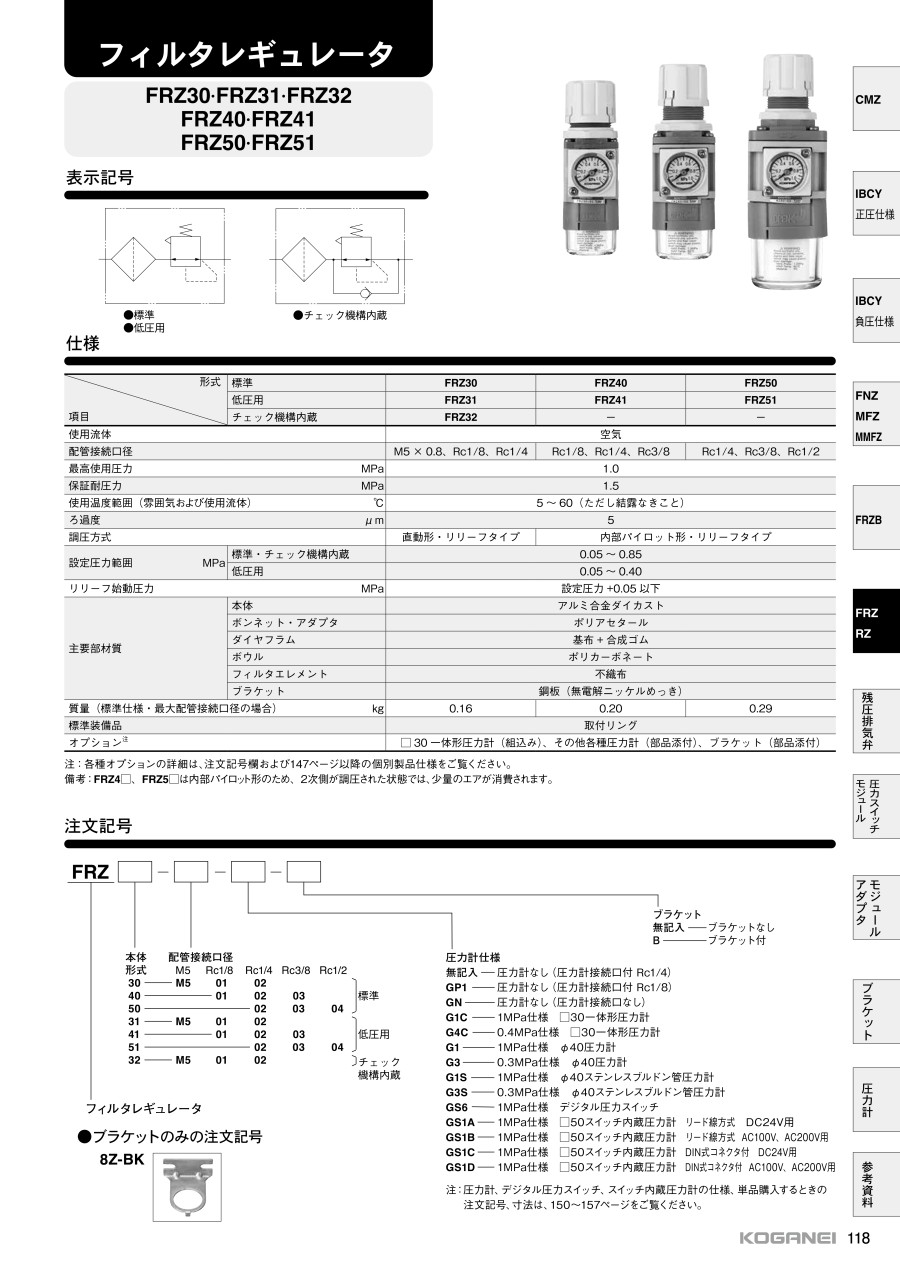

カタログ

商品情報

外形図

単位：mm

FRZ30／31／32

FRZ40／41

FRZ50／51

圧力計オプション

FRZ30／31／32

製品仕様

型番	標準	FRZ30	FRZ40	FRZ50
	低圧用	FRZ31	FRZ41	FRZ51
	チェック機構内蔵	FRZ32	-	-
使用流体		空気
配管接続口径		M5×0.8、Rc1/8、Rc1/4	Rc1/8、Rc1/4、Rc3/8	Rc1/4、Rc3/8、Rc1/2
最高使用圧力（MPa）		1.0
保証耐圧力（MPa）		1.5
使用温度範囲（℃）（雰囲気および使用流体）		5～60（ただし結露なきこと）
ろ過度（μm）		5
調圧方式		直動形・リリーフタイプ	内部パイロット形・リリーフタイプ
設定圧力範囲（MPa）	標準・チェック機構内蔵	0.05～0.85
設定圧力範囲（MPa）	低圧用	0.05～0.40
リリーフ始動圧力（MPa）		設定圧力+0.05以下
主要部材質	本体	アルミ合金ダイカスト
	ボンネット・アダプタ	ポリアセタール
	ダイヤフラム	基布+合成ゴム
	ボウル	ポリカーボネート
	フィルタエレメント	不織布
	ブラケット	鋼板（無電解ニッケルめっき）
質量（kg）（標準仕様・最大配管接続口径の場合）		0.16	0.20	0.29
標準装備品		取付リング
オプション		□30一体形圧力計（組込み）、その他各種圧力計（部品添付）、ブラケット（部品添付）

備考：FRZ4□、FRZ5□は内部パイロット形のため、2次側が調圧された状態では、少量のエアが消費されます。

内部構造

FRZ3□

FRZ4□・FRZ5□

型番リスト

表示件数

型番

接続口径

圧力計

設定圧力範囲

(MPa)

ボディサイズ

仕様

調圧方式

ブラケット

圧力計仕様

最小発注数量

Rc1/8	なし（圧力ポートプラグなし）	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケット付	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/8	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケット付	1MPa仕様 Φ40圧力計	1個
Rc1/8	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケットなし	1MPa仕様 □30一体形圧力計	1個
Rc1/8	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
Rc1/4	なし（圧力ポートプラグなし）	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/4	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケットなし	1MPa仕様 □30一体形圧力計	1個
Rc1/4	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
M5	なし（圧力ポートプラグなし）	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
M5	あり(インジケータなし)	0.05～0.85	30	標準	直動形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
Rc1/8	あり(インジケータなし)	0.05～0.40	31	低圧用	直動形・リリーフタイプ	ブラケット付	0.3MPa仕様 Φ40圧力計	1個
Rc1/4	なし（圧力ポートプラグなし）	0.05～0.40	31	低圧用	直動形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/4	あり(インジケータなし)	0.05～0.40	31	低圧用	直動形・リリーフタイプ	ブラケットなし	1MPa仕様 □30一体形圧力計	1個
Rc1/4	あり(インジケータなし)	0.05～0.40	31	低圧用	直動形・リリーフタイプ	ブラケット付	0.4MPa仕様 □30一体形圧力計	1個
Rc1/8	なし（圧力ポートプラグなし）	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/8	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
Rc1/4	なし（圧力ポートプラグなし）	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/4	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
Rc3/8	なし（圧力ポートプラグなし）	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc3/8	なし（圧力ポートプラグなし）	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケット付	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc3/8	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケットなし	1MPa仕様 Φ40圧力計	1個
Rc3/8	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 Φ40圧力計	1個
Rc3/8	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケットなし	1MPa仕様 □30一体形圧力計	1個
Rc3/8	あり(インジケータなし)	0.05～0.85	40	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個
Rc1/4	なし（圧力ポートプラグなし）	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc3/8	なし（圧力ポートプラグなし）	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケット付	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc3/8	圧力スイッチ付	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 □50スイッチ内蔵圧力計リード線方式 DC24V用	1個
Rc1/2	なし（圧力ポートプラグなし）	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケットなし	圧力計なし（圧力計接続口付 Rc1/4）	1個
Rc1/2	あり(インジケータなし)	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 Φ40圧力計	1個
Rc1/2	あり(インジケータなし)	0.05～0.85	50	標準	内部パイロット形・リリーフタイプ	ブラケット付	1MPa仕様 □30一体形圧力計	1個

通常単価(税別) (税込単価)	通常出荷日

4,550円 ( 5,005円 )	3日目
6,069円 ( 6,676円 )	3日目
7,114円 ( 7,825円 )	在庫品1日目当日出荷可能
7,531円 ( 8,284円 )	在庫品1日目当日出荷可能
4,224円 ( 4,646円 )	3日目
6,982円 ( 7,680円 )	3日目
7,325円 ( 8,058円 )	在庫品1日目当日出荷可能
4,420円 ( 4,862円 )	在庫品1日目当日出荷可能
7,382円 ( 8,120円 )	3日目
6,069円 ( 6,676円 )	3日目
4,420円 ( 4,862円 )	在庫品1日目当日出荷可能
5,853円 ( 6,438円 )	3日目
6,185円 ( 6,804円 )	3日目
5,955円 ( 6,551円 )	在庫品1日目当日出荷可能
7,708円 ( 8,479円 )	3日目
5,747円 ( 6,322円 )	3日目
7,708円 ( 8,479円 )	3日目
6,997円 ( 7,697円 )	在庫品1日目当日出荷可能
6,494円 ( 7,143円 )	3日目
7,256円 ( 7,982円 )	3日目
7,592円 ( 8,351円 )	3日目
7,386円 ( 8,125円 )	3日目
7,708円 ( 8,479円 )	3日目
9,086円 ( 9,995円 )	3日目
9,423円 ( 10,365円 )	3日目
14,290円 ( 15,719円 )	3日目
9,086円 ( 9,995円 )	3日目
10,931円 ( 12,024円 )	3日目
11,056円 ( 12,162円 )	3日目

詳細情報

基本情報

基本情報

水滴・ドレン除去完了後のラインに最適な新世代フィルタレギュレータ。
【特長】
・ドレン除去機能を廃止して取付姿勢が自由
・流量特性向上による小形化（短い面間寸法を実現）
・ハンドルの操作性が向上、ボウルの脱着も容易
・30角の一体形圧力計や各種圧力計、圧力スイッチに対応
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手ミニタイプ TSシリーズストレート
FRLに装着可能なクイック継手ストレートミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フィルタレギュレータ FRZシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q接続するために本体の他に何を用意すれば良いですか。

モジュールアダプタ、添付金具（形式により）、継手、継手用チューブ、または鋼管配管が必要です。
