スチール製テーパーローラ（コンベヤ用ローラ） Sシリーズ（S-TC220）
スチール製のテーパーローラコンベヤ。【特長】・内R220mm用で、角度90°・...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 200 | |
|---|---|---|
| 機幅W+70（mm） | 270 | |
| ローラ強度1本当り（kg） | 100 | |
| コンベヤ重量目安3,000L（kg） | 50P | 12.3 |
| 75P | 10.0 | |
| ローラ・軸付重量目安（g） | 780 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 小径側 A（φ） | 大径側 B（φ） | 軸穴 （φ） | 標準ローラ幅 （公称）W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 製作可能 | |||
| 最短幅 （W） | 最長幅 （W） | 小径側 | 大径側 | ||||||||||
| S-TC220 | S-TC220 | 31.3 | 60.5 | 12.0 | 200 | W+8 | 200 | 200 | × | STKM11A | ユニクロめっき | 6001ZZ | 削り出し |
製品仕様
| フレーム仕様 | カーブ | 標準ローラ間隔 | 機高 | ||
|---|---|---|---|---|---|
| 高さ×幅×肉厚 I×K×t | 材質 | 表面処理 | 内R寸法 | ピッチ P | （ローラ上面） H |
| ［90×30×3.2 | スチール | 焼付け塗装 | 220 | 50・75・100 | 94 |
| - | ローラ本数 |
|---|---|
| 50P | 10 |
| 75P | 7 |
| 100P | 5 |
製品仕様
| 公称径（実寸）（φ）×肉厚（t） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+35 | パイプ | 丸・半月 ヨコピン穴 | STKM11A | × |
詳細情報
基本情報
スチール製のテーパーローラコンベヤ。
【特長】
・内R220mm用で、角度90°
・ローラ幅（公称）は200Wが標準。
・小径側は規格ベアリング、ボス部カラー合わせ、大径側は削り出しベアリング。
【用途】
・中軽荷重搬送用。
・スペースが無く小さいRが必要な時に利用。

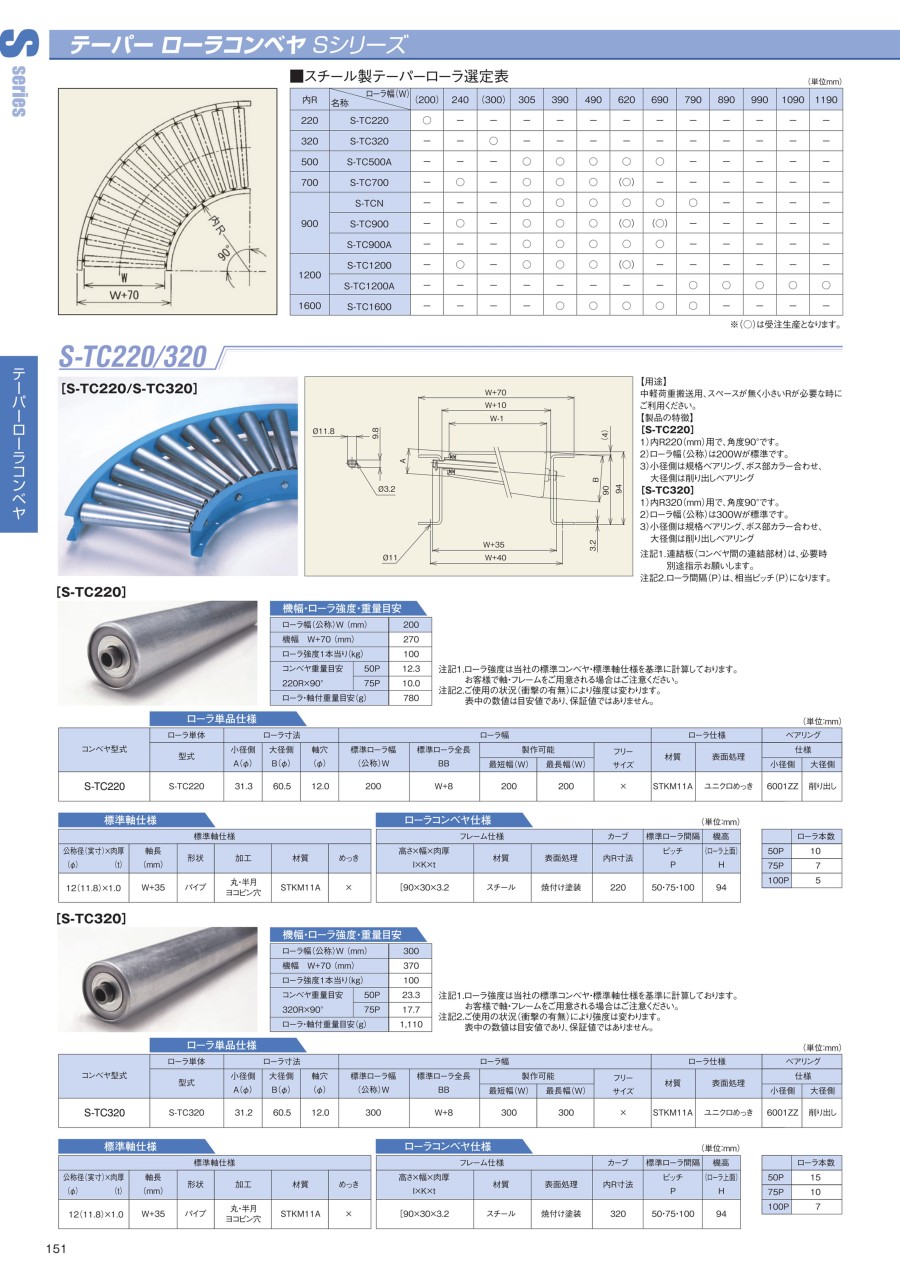

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
