スチール製テーパーローラ（コンベヤ用ローラ） Sシリーズ（S-TC1600）
- 通常単価(税別)
- -
- 税込単価
- -
スチール製のテーパーローラコンベヤ。【特長】・内R1,600mm用で、角度90...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 390 | 490 | 620 | 690 | 790 | |
|---|---|---|---|---|---|---|
| 機幅 W+70（mm） | 460 | 560 | 690 | 760 | 860 | |
| ローラ小径側 | ローラ外径（φ） | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| 肉厚（t） | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| ローラ大径側B | ローラ外径（φ） | 62.6 | 65.9 | 70.1 | 72.4 | 75.6 |
| 肉厚（t） | 2.3 | 2.2 | 2.2 | 2.1 | 2.0 | |
| ローラ強度1本当り（kg） | 108 | 85 | 67 | 60 | 52 | |
| コンベヤ重量目安1,600R×90°（kg） | 75P | 91.9 | 108.8 | 130.3 | 142.5 | 159.2 |
| 100P | 74.9 | 87.9 | 104.5 | 113.9 | 126.8 | |
| ローラ・軸付重量目安（g） | 1,708 | 2,092 | 2,582 | 2,860 | 3,241 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 小径側 （φ） | 大径側 B（φ） | 軸穴 （φ） | 標準ローラ幅 （公称）W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| S-TC1600 | S-TC1600 | 50.0 | 上記 | 12.2 | 390・490・620・690・790 | W+8 | 390 | 790 | ○ | STKM | ユニクロめっき | 削り出し |
製品仕様
| フレーム仕様 | カーブ | 標準ローラ間隔 | 機高 | ||
|---|---|---|---|---|---|
| 高さ×幅×肉厚 I×K×t | 材質 | 表面処理 | 内R寸法 | ピッチ P | （ローラ上面） H |
| ［90×30×3.2 | スチール | 焼付け塗装 | 1,600 | 75・100・150・200 | 100 |
| - | ローラ本数 |
|---|---|
| 75P | 41 |
| 100P | 31 |
| 150P | 21 |
| 200P | 15 |
製品仕様
| 公称径（実寸）×肉厚 （φ）×（t） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+35 | パイプ | 丸・半月ヨコピン穴 | STKM11A | × |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
スチール製のテーパーローラコンベヤ。
【特長】
・内R1,600mm用で、角度90°。
・ローラ幅（公称）は390～790W。
・φ50.0（ローラ小径側50.0mm）。
【用途】
・中軽荷重搬送用。
注記1：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記2：ローラ間隔（P）は、相当ピッチ（P）になります。

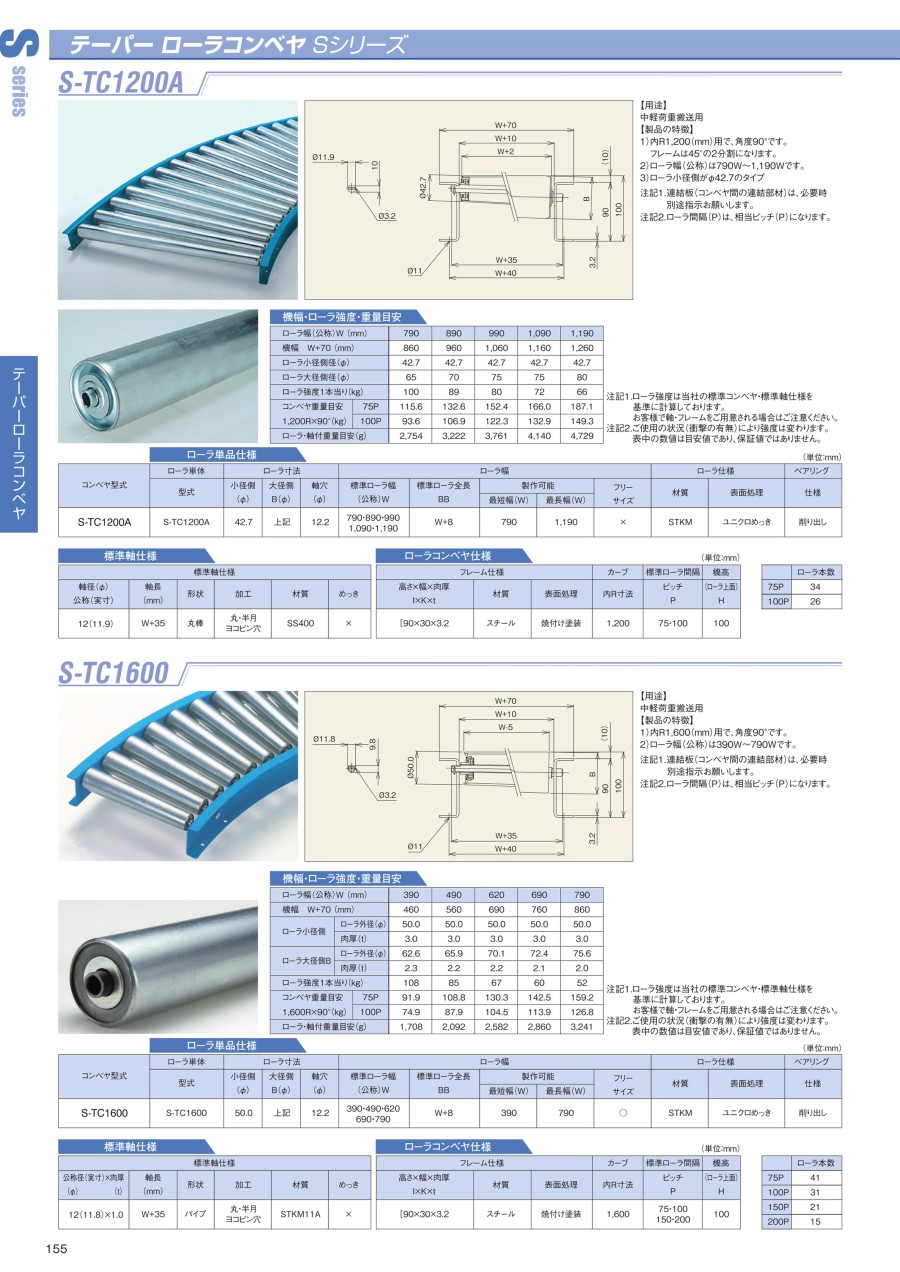

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
