マキテック

スチール製テーパーローラ（コンベヤ用ローラ）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目

スチール製のテーパーローラコンベヤ。【特長】・内R700mm用で、角度90°。...

種類
長ローラ
長ローラ種類
ストレート
特性
標準
使用温度範囲 (℃)
0::40
ローラ材質
スチール
表面処理
ユニクロメッキ
ライニング
なし
ベアリング
ダブル
ベアリング材質
スチール
外径 D (φ)
41.3

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		240	305	390	490	620
機幅 W+70（mm）		310	375	460	560	690
ローラ小径側	ローラ外径（φ）	41.3	41.3	41.3	41.3	41.3
ローラ小径側	肉厚（t）	3.3	3.3	3.3	3.3	3.3
ローラ大径側B	ローラ外径（φ）	54.2	57.2	62.4	67.4	75.1
ローラ大径側B	肉厚（t）	2.5	2.4	2.4	2.3	2.3
ローラ強度1本当り（kg）		179	139	108	85	67
コンベヤ重量目安 700R×90°（kg）	75P	32.1	37.2	45.7	54.5	66.3
コンベヤ重量目安 700R×90°（kg）	100P	26.6	30.6	37.2	44.0	53.2
ローラ・軸付重量目安（g）		1,098	1,318	1,703	2,092	2,618

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

製品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	小径側（φ）	大径側 B（φ）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	小径側（φ）	大径側 B（φ）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
S-TC700	S-TC700	41.3	上記	12.2	240・305・390 490・620	W+8	240	620	○	STKM	ユニクロめっき	削り出し

製品仕様

フレーム仕様			カーブ	標準ローラ間隔	機高
高さ×幅×肉厚 I×K×t	材質	表面処理	内R寸法	ピッチ P	（ローラ上面） H
［90×30×3.2	スチール	焼付け塗装	700	75・100・150	100

-	ローラ本数
75P	20
100P	15
150P	10

製品仕様

公称径（実寸）（φ）×肉厚（t）	軸長（mm）	形状	加工	材質	めっき
12（11.8）×1.0	W+35	パイプ	丸・半月ヨコピン穴	STKM11A	×

型番リスト

表示件数

型番

S-TC700-[240,305,390,490,620]W-ｼﾞｸﾂｷ

S-TC700-[240,305,390,490,620]W-ｼﾞｸﾅｼ

軸種類

幅 W

(mm)

最小発注数量

[シャフト] 軸付き	240 ～ 620	1個
[軸なし(丸穴)] 軸なし	240 ～ 620	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

スチール製のテーパーローラコンベヤ。
【特長】
・内R700mm用で、角度90°。
・ローラ幅（公称）は240～620W。
・φ41.3（ローラ小径側41.3mm）のタイプ。
・樹脂成形SUSボールベアリング。
・［60型フレーム。
【用途】
・中軽荷重搬送用。

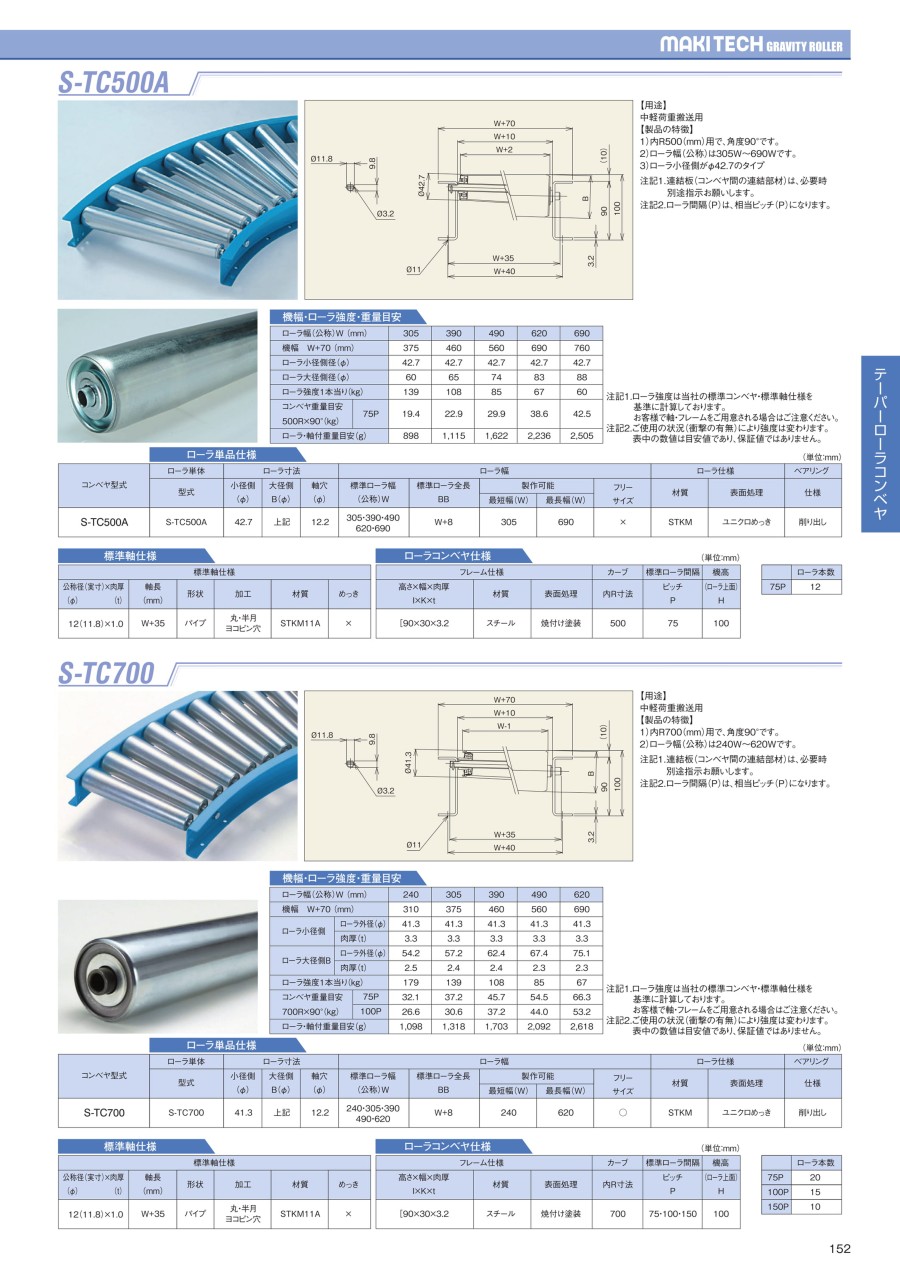

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

マキテック
Sシリーズコンベヤ用脚（S-2B型スタンド）標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（標準タイプ）です。<br />高さが自由に設定可能の為、大変便利です。
マキテック
Sシリーズコンベヤ用脚（S-2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br />高さが自由に設定可能の為、大変便利です。

ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
