樹脂製 ローラコンベヤ Sシリーズ SJR-5028
- 通常単価(税別)
- -
- 税込単価
- -
ABS樹脂パイプ使用の樹脂製ローラコンベヤです。【特長】・ローラ径φ50.0、...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
※連結金具はオプションです。
※標準ローラ色はミルキーグリーンです。
※ローラ色はアイボリーもあります。
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 90 | 150 | 240 | 305 | 390 | 490 | 620 | |
|---|---|---|---|---|---|---|---|---|
| 機幅 W+70（mm） | 160 | 220 | 310 | 375 | 460 | 560 | 690 | |
| ローラ強度1本当り（kg） | 30 | 30 | 30 | 30 | 29 | 28 | 26 | |
| コンベヤ重量目安3,000L（kg） | 50P | 20.7 | 22.7 | 25.7 | 27.8 | 30.6 | 34.0 | 38.3 |
| 75P | 19.5 | 21.1 | 23.4 | 25.1 | 27.3 | 29.9 | 33.3 | |
| ローラ・軸付重量目安（g） | 124 | 167 | 232 | 278 | 339 | 411 | 504 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称）W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面色 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| SJR-5028 | SJR-5028 | 50.0 | 3.0 | 12.2 | 90・150・240 305・390・490 620 | W+8 | 90 | 620 | ○ | ABS | ミルキー グリーン アイボリー | 樹脂成形SUSボール |
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 I×K×t | 材質 | 表面処理 | 機長 L | カーブ内R900 | ピッチ P | （ローラ上面） H | |||
| 1,000 | 1,500 | 2,000 | 3,000 | ||||||
| ［90×30×2.3 | スチール | 塗装 | ○ | × | ○ | ○ | ○ | 75・100・150 | 96.5 |
| （［90×30×3.2） | |||||||||
製品仕様
| 公称径（実寸）×肉厚 （φ）×（t） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×0.8 | W+33 | パイプ | 両ツブシ | STKM11A | ○ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
ABS樹脂パイプ使用の樹脂製ローラコンベヤです。
【特長】
・ローラ径φ50.0、ローラ間隔最小P75です。
・ローラ幅（公称）は90W～620Wの定寸が標準です。
・樹脂成形SUSボールベアリングです。
・90型フレームです。
・製品にキズが付きにくいタイプです。
【用途】
・軽軽荷重搬送用。
・小物部品搬送に最適。

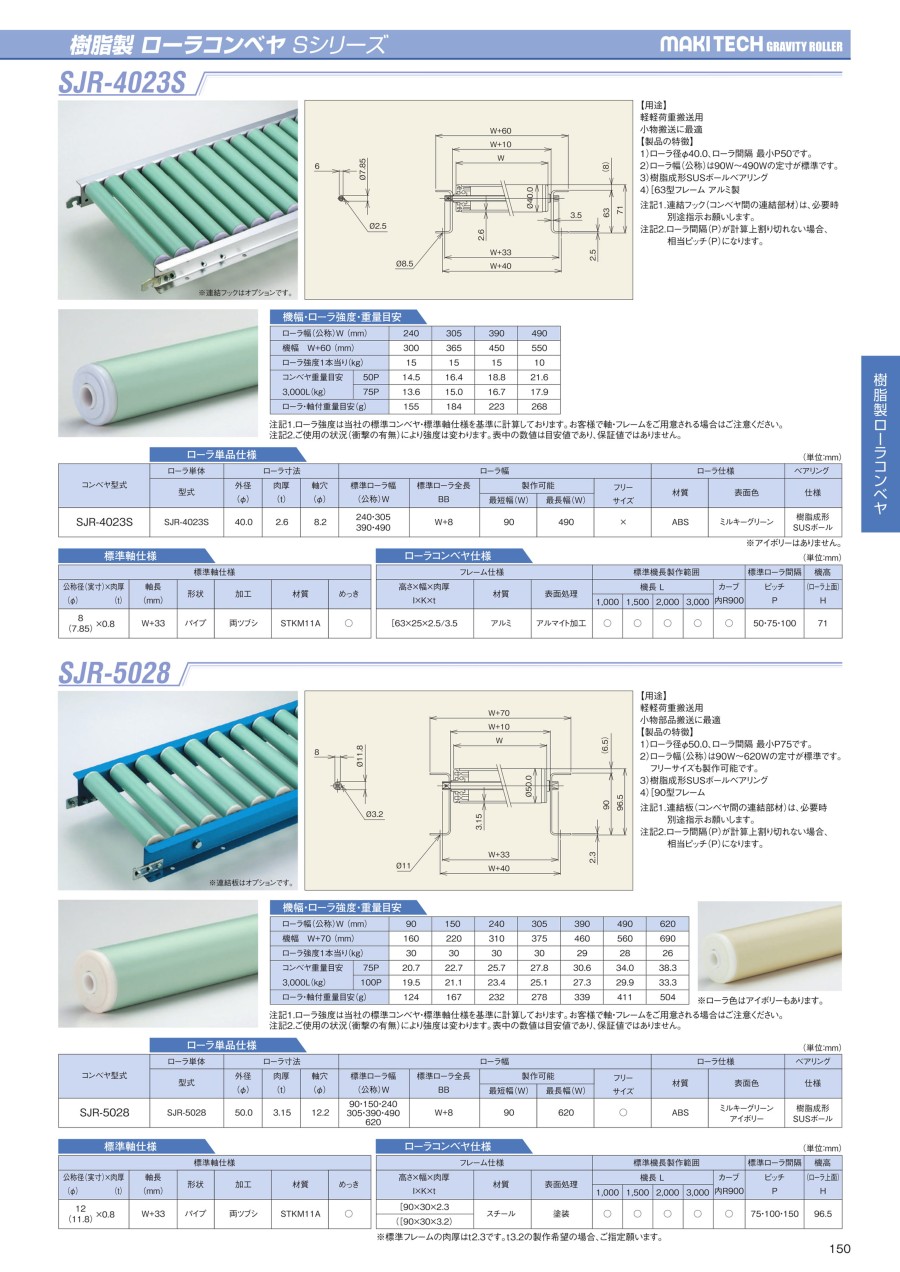

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
