樹脂製ローラ（コンベヤ用ローラ） Sシリーズ（SJR-3018）
ABS樹脂パイプ使用の樹脂製ローラコンベヤ。【特長】・φ30.5（ローラ径30...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
※連結金具はオプションです。
※標準ローラ色はミルキーグリーンです。
※ローラ色はアイボリーもあります。
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 90 | 150 | 240 | 305 | 390 | |
|---|---|---|---|---|---|---|
| 機幅 W+70（mm） | 160 | 220 | 310 | 375 | 460 | |
| ローラ強度1本当り（kg） | 15 | 15 | 15 | 15 | 15 | |
| コンベヤ重量目安 3,000L（kg） | 50P | 15.8 | 17.3 | 19.5 | 21.1 | 23.2 |
| 75P | 14.7 | 15.8 | 17.4 | 18.6 | 20.1 | |
| ローラ・軸付重量目安（g） | 54 | 74 | 104 | 126 | 155 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称）W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面色 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| SJR-3018 | SJR-3018 | 30.5 | 2.2 | 8.2 | 90・150・240 305・390 | W+8 | 90 | 490 | ○ | ABS | ミルキーグリーン アイボリー | 樹脂成形SUSボール |
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 I×K×t | 材質 | 表面処理 | 機長 L | カーブ内R900 | ピッチ P | （ローラ上面） H | |||
| 1,000 | 1,500 | 2,000 | 3,000 | ||||||
| ［60×30×2.3 | スチール | 塗装 | ○ | × | ○ | ○ | ○ | 50・75 | 65 |
製品仕様
| 公称径（実寸）（φ）×肉厚（t） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 8（7.85）×0.8 | W+33 | パイプ | 両ツブシ | STKM11A | ○ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 6日目 |
- ( - ) | 6日目 |
詳細情報
基本情報
ABS樹脂パイプ使用の樹脂製ローラコンベヤ。
【特長】
・φ30.5（ローラ径30.5mm）、ローラ間隔最小P50。
・ローラ幅（公称）は90～390Wの定寸が標準。
・フリーサイズも製作可能。
・樹脂成形SUSボールベアリング。
・製品にキズが付きにくいタイプ。
・［60型フレームスチール製。
【用途】
・軽軽荷重搬送用。
・小物部品搬送に最適。

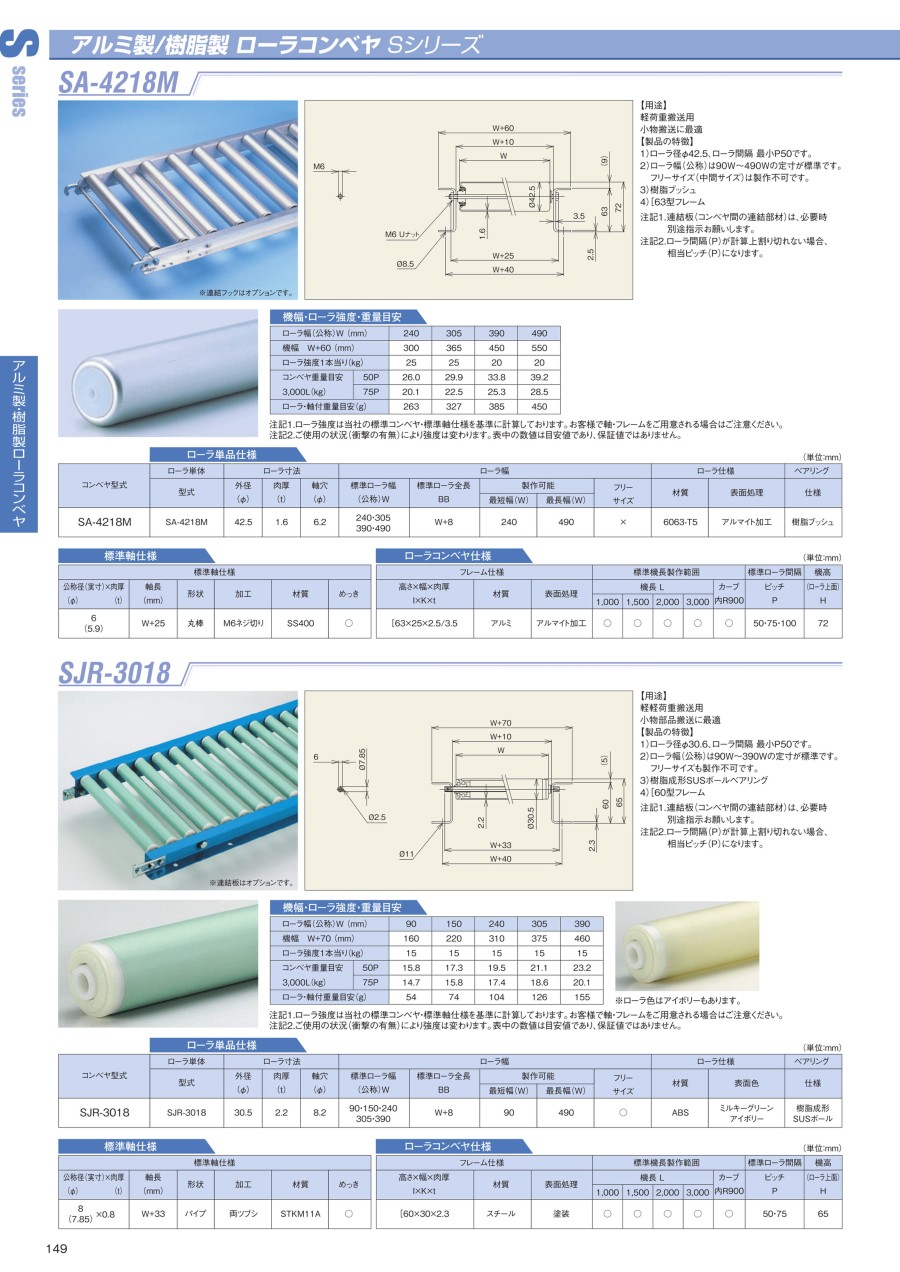

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
