スチール製ローラ（コンベヤ用ローラ） Sシリーズ（S-6038N）
- 通常単価(税別)
- -
- 税込単価
- -
削り出しベアリング採用で静音のスチール製ローラコンベヤ。【特長】・φ60.5（...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
※連結金具はオプションです。
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 90 | 150 | 240 | 305 | 390 | 490 | 620 | 690 | 790 | 890 | 990 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+70（mm） | 160 | 220 | 310 | 375 | 460 | 560 | 690 | 760 | 860 | 960 | 1,060 | |
| ローラ強度1本当り（kg） | 400 | 400 | 360 | 300 | 230 | 180 | 140 | 130 | 110 | 100 | 90 | |
| コンベヤ重量目安3,000L（kg） | 75P | 53.2 | 67.6 | 89.1 | 104.7 | 125.0 | 149.0 | 180.1 | 196.4 | 220.7 | 244.7 | 268.6 |
| 100P | 45.3 | 56.1 | 72.3 | 84.1 | 99.5 | 117.5 | 141.0 | 153.4 | 171.7 | 189.8 | 207.8 | |
| ローラ・軸付重量目安（g） | 799 | 1,152 | 1,680 | 2,062 | 2,562 | 3,149 | 3,912 | 4,314 | 4,910 | 5,498 | 6,085 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称）W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| S-6038N | S-6038N-16 | 60.5 | 3.8 | 16.2 | 90・150・240・305 390・490・620・690 790・890・990 | W+8 | 90 | 990 | ○ | STKM | 溶融亜鉛めっき | 削り出し |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 I×K×t | 材質 | 表面処理 | 機長L | カーブ 内R900 | ピッチ P | （ローラ上面） H | |||
| 1,000 | 1,500 | 2,000 | 3,000 | ||||||
| ［90×30×3.2 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 101.7 |
| （［90×30×4.5） | |||||||||
製品仕様
| 公称径（実寸）×肉厚 （φ） （t） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 16 （15.9）×1.6 | W+33 | パイプ | 片ツブシ | STKM11A | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
削り出しベアリング採用で静音のスチール製ローラコンベヤ。
【特長】
・φ60.5（ローラ径60.5mm）、肉厚t3.8mm、めっき付、ローラ間隔最小P75。
・ローラ幅（公称）は90～990Wの定寸が標準。
・フリーサイズも製作可能。
・削り出しベアリング、高品質タイプ。
・［90型フレーム。
【用途】
・中重荷重搬送用。

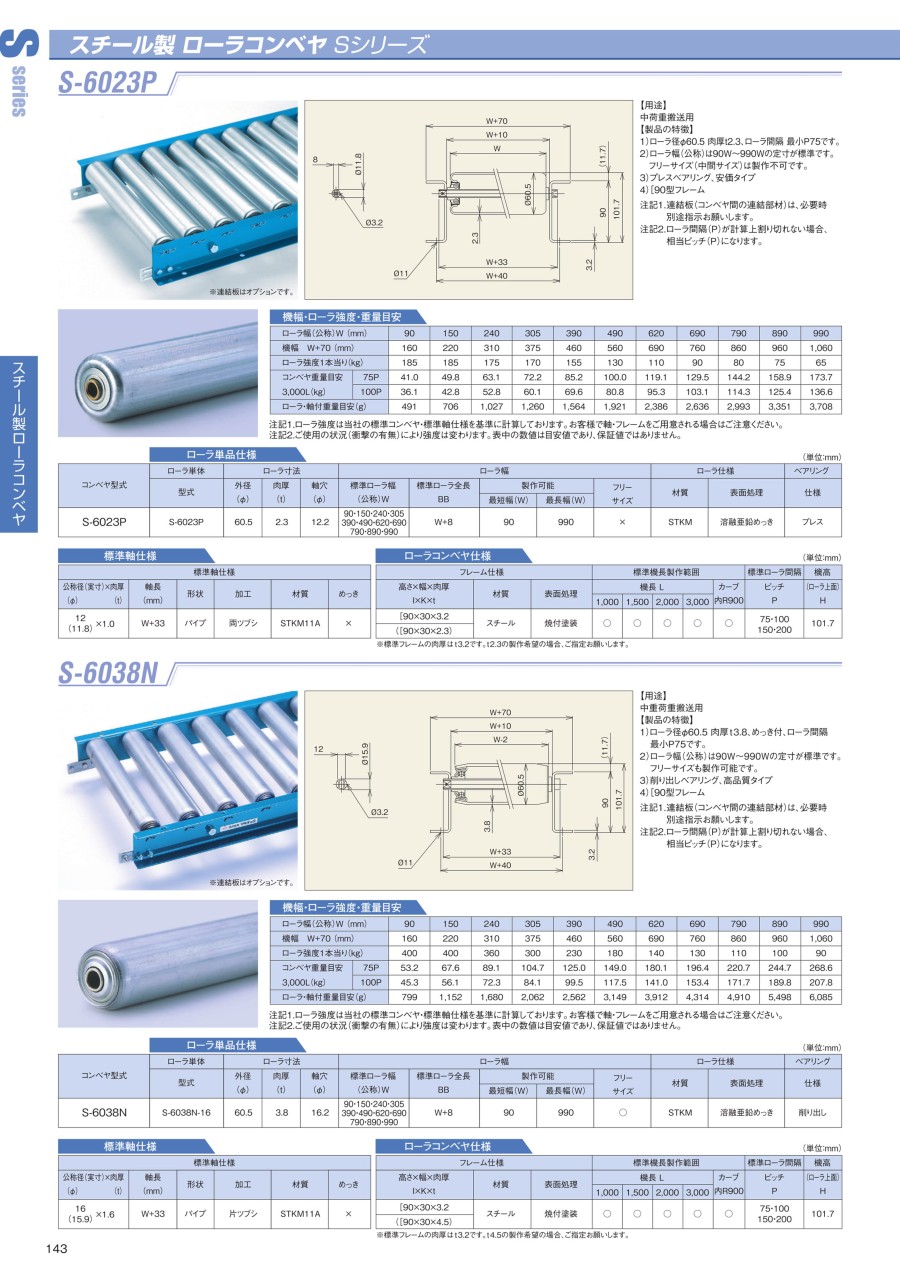

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
