スチール製ローラ（コンベヤ用ローラ） Mシリーズ（RH-6023P）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目

落し込みフレーム採用のスチール製ローラコンベヤ。【特長】・φ60.5（ローラ径...

種類
長ローラ
長ローラ種類
ストレート
特性
標準
使用温度範囲 (℃)
0::40
ローラ材質
スチール
表面処理
亜鉛メッキ
ライニング
なし
ベアリング
ダブル
ベアリング材質
スチール
外径 D (φ)
60.5

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報

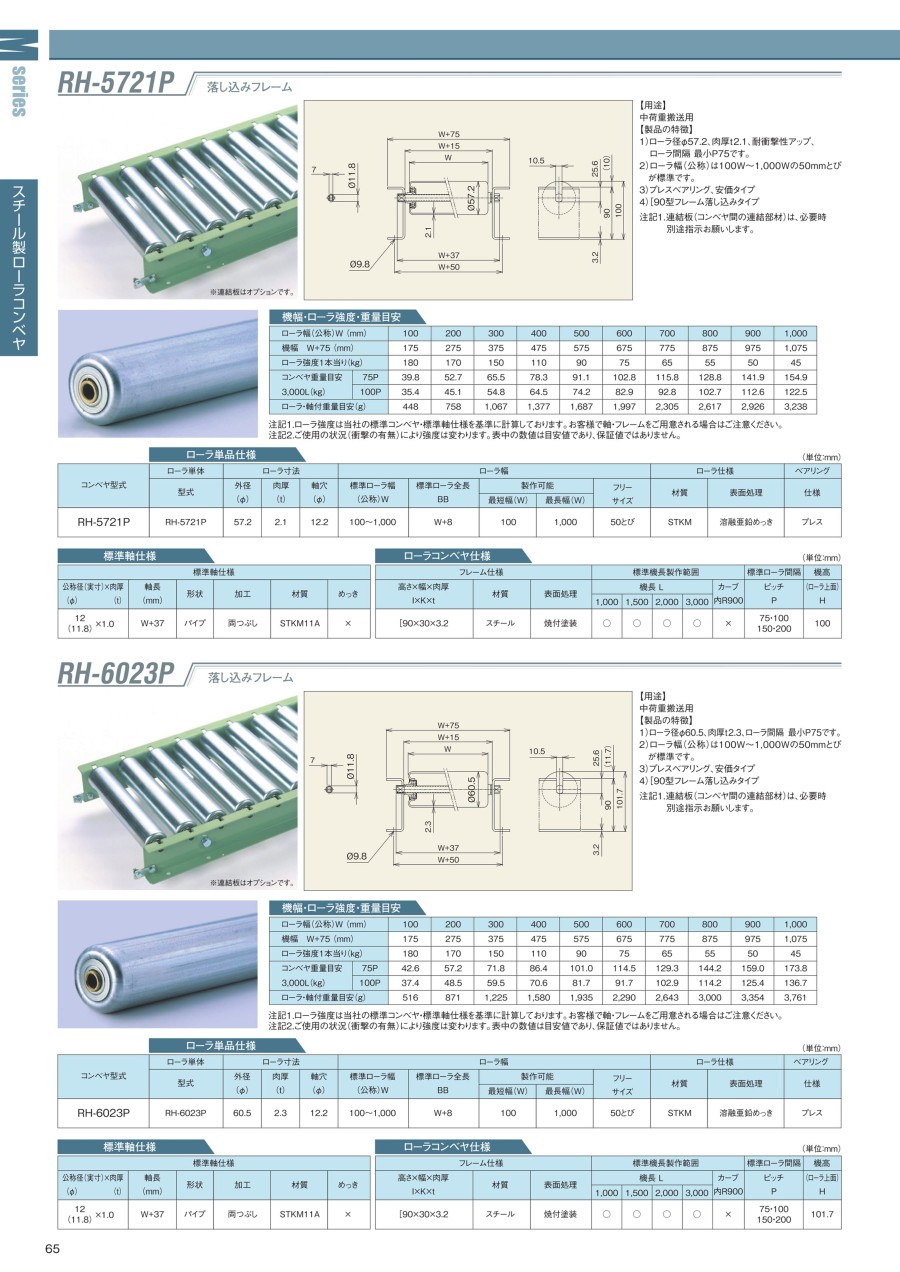

カタログ

商品情報

外形図

製品仕様

※連結金具はオプションです。

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		180	170	150	110	90	75	65	55	50	45
コンベヤ重量目安 3,000L（kg）	75P	42.6	57.2	71.8	86.4	101.0	114.5	129.3	144.2	159.0	173.8
コンベヤ重量目安 3,000L（kg）	100P	37.4	48.5	59.5	70.6	81.7	91.7	102.9	114.2	125.4	136.7
ローラ・軸付重量目安（g）		516	871	1,225	1,580	1,935	2,290	2,643	3,000	3,354	3,761

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

製品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
RH-6023P	RH-6023P	60.5	2.3	12.2	100～1,000	W+8	100	1,000	50とび	STKM	溶融亜鉛めっき	プレス

製品仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長 L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
［90×30×3.2	スチール	焼付塗装	○	○	○	○	×	75・100 150・200	101.7

製品仕様

公称径（実寸）×肉厚（t）（φ）	軸長（mm）	形状	加工	材質	めっき
12（11.8）×1.0	W+37	パイプ	両つぶし	STKM11A	×

型番リスト

表示件数

型番

RH-6023P-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-ｼﾞｸﾂｷ

RH-6023P-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-ｼﾞｸﾅｼ

軸種類

幅 W

(mm)

最小発注数量

[シャフト] 軸付き	100 ～ 1000	1個
[軸なし(丸穴)] 軸なし	100 ～ 1000	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

落し込みフレーム採用のスチール製ローラコンベヤ。
【特長】
・φ60.5（ローラ径60.5mm）、肉厚t2.3mm、ローラ間隔最小P75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・プレスベアリング、安価タイプ。
・［90型フレーム落し込みタイプ。
【用途】
・中荷重搬送用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ RH-6023P
本製品に対応しているローラコンベヤ本体（フレーム付き）です。<br/>機長や幅等細かい設定が可能の為大変便利です。
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド）ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
