スチール製テーパーローラ（コンベヤ用ローラ） Mシリーズ（R-TC1600）
- 通常単価(税別)
- -
- 税込単価
- -
スチール製テーパーローラコンベヤ。【特長】・内R1,600mm用で、角度90°...
詳細情報を確認する未確定：候補が10型番あります。
商品情報

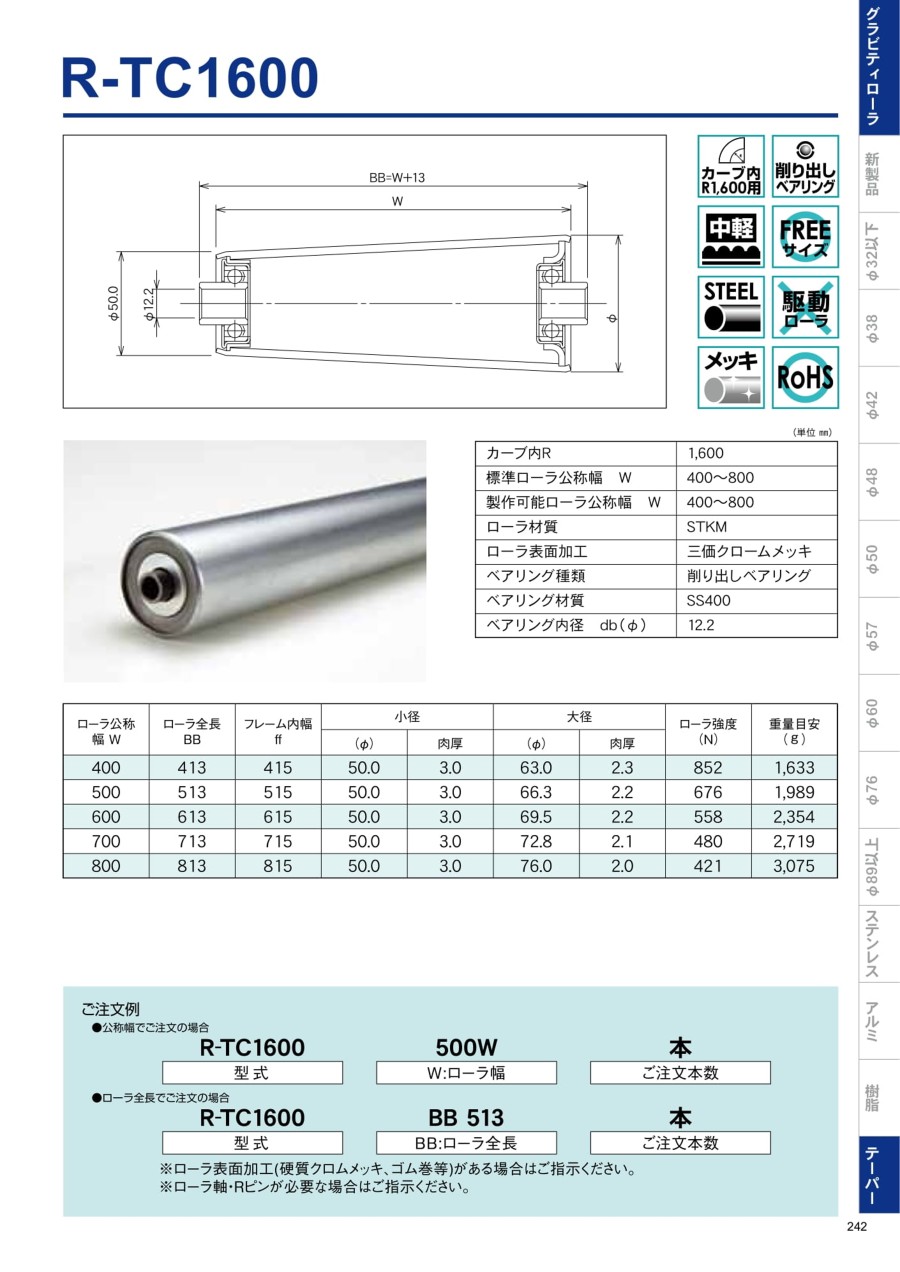

外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 475 | 575 | 675 | 775 | 875 | |
| ローラ小径側 | ローラ外径（φ） | 50.0 | 50.0 | 50.0 | 50.0 | 50.0 |
| 肉厚（t） | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| ローラ大径側B | ローラ外径（φ） | 63.0 | 66.3 | 69.5 | 72.8 | 76.0 |
| 肉厚（t） | 2.3 | 2.2 | 2.2 | 2.1 | 2.0 | |
| ローラ強度1本当り（kg） | 87 | 68 | 56 | 48 | 42 | |
| コンベヤ重量目安 1,600R×90°（kg） | 75P | 93.5 | 110.3 | 127.4 | 144.6 | 161.4 |
| 100P | 76.0 | 89.0 | 102.2 | 115.4 | 128.4 | |
| ローラ・軸付重量目安（g） | 1,752 | 2,135 | 2,526 | 2,918 | 3,300 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 小径側 （φ） | 大径側 B（φ） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| R-TC1600 | R-TC1600 | 50.0 | 上記 | 12.2 | 400～800 | W+13 | 400 | 800 | ○ | STKM | ユニクロめっき | 削り出し |
製品仕様
| フレーム仕様 | カーブ | 標準ローラ間隔 | 機高 | ||
|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 内R寸法 | ピッチ P | （ローラ上面） H |
| I×K×t | |||||
| ［90×30×3.2 | スチール | 焼付け塗装 | 1,600 | 75・100・150・200 | 100 |
| - | ローラ本数 |
|---|---|
| 75P | 41 |
| 100P | 31 |
| 150P | 21 |
| 200P | 15 |
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+40 | パイプ | 丸・半月 ヨコピン穴 | STKM11A | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
スチール製テーパーローラコンベヤ。
【特長】
・内R1,600mm用で、角度90°。
・φ50.0（ローラ小径側50.0mm）、φ63.0～76.0（外径側63.0～76.0mm）。
・ローラ幅（公称）は400～800Wの50mmとびが標準。
・フリーサイズも製作可能。
【用途】
・中軽荷重搬送用。
カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br />高さが自由に設定可能の為、大変便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
