スチール製テーパーローラ（コンベヤ用ローラ） Mシリーズ（R-TC900）
スチール製テーパーローラコンベヤ。【特長】・内R900mm用で、角度90°。・...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 200 | 300 | 400 | 500 | 600 | |
|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 275 | 375 | 475 | 575 | 675 | |
| ローラ小径側 | ローラ外径（φ） | 45.0 | 45.0 | 45.0 | 45.0 | 45.0 |
| 肉厚（t） | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ローラ大径側B | ローラ外径（φ） | 54.9 | 59.9 | 64.9 | 69.8 | 74.8 |
| 肉厚（t） | 2.2 | 2.2 | 2.1 | 2.1 | 2.0 | |
| ローラ強度1本当り（kg） | 170 | 117 | 87 | 68 | 56 | |
| コンベヤ重量目安 900R×90°（kg） | 75P | 33.3 | 42.9 | 52.7 | 62.4 | 72.3 |
| 100P | 28.6 | 36.4 | 44.2 | 62.1 | 60.0 | |
| ローラ・軸付重量目安（g） | 935 | 1,311 | 1,683 | 2,075 | 2,460 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 小径側 （φ） | 大径側 B（φ） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| R-TC900 | R-TC900 | 42.7 | 上記 | 12.2 | 200～600 | W+13 | 200 | 600 | ○ | STKM | ユニクロめっき | 削り出し |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
製品仕様
| フレーム仕様 | カーブ | 標準ローラ間隔 | 機高 | ||
|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 内R寸法 | ピッチ P | （ローラ上面） H |
| I×K×t | |||||
| ［90×30×3.2 | スチール | 焼付け塗装 | 900 | 75・100・150 | 100 |
| - | ローラ本数 |
|---|---|
| 75P | 23 |
| 100P | 18 |
| 150P | 12 |
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+40 | パイプ | 丸・半月 ヨコピン穴 | STKM11A | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
スチール製テーパーローラコンベヤ。
【特長】
・内R900mm用で、角度90°。
・φ45.0（ローラ小径側45.0mm）、φ54.9～74.8（ローラ外径側54.9～74.8mm）。
・ローラ幅（公称）は200～600Wの50mmとびが標準。
・フリーサイズも製作可能。
【用途】
・中軽荷重搬送用。

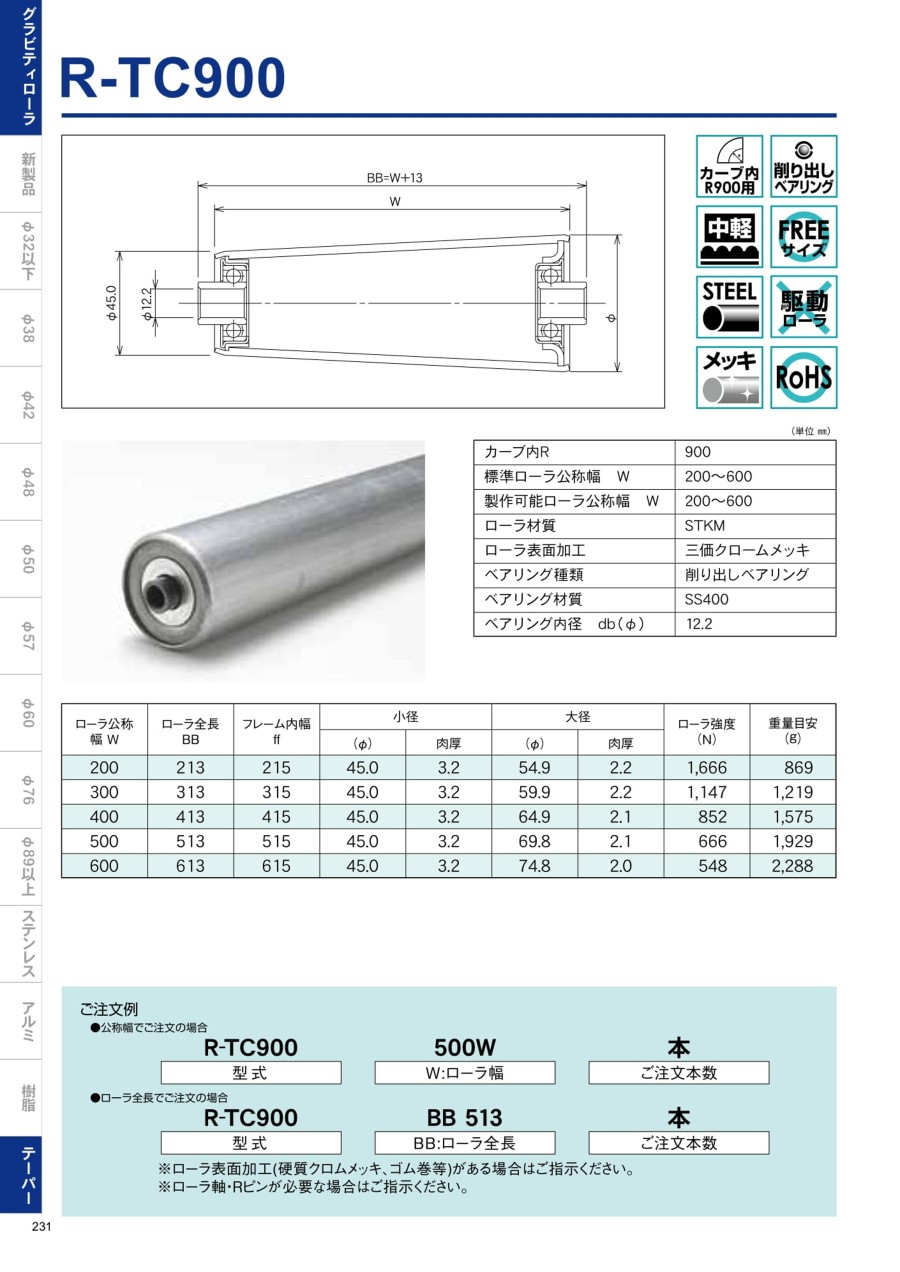

カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
