アルミ製ローラ（コンベヤ用ローラ） Mシリーズ（RAF-4515）
- 通常単価(税別)
- -
- 税込単価
- -
アルミパイプ使用のアルミ製ローラコンベヤ。【特長】・φ45.0（ローラ径45m...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 243 | 393 | |
|---|---|---|---|
| 機幅 W+57（mm） | 300 | 450 | |
| ローラ強度1本当り（kg） | 46 | 32 | |
| コンベヤ重量目安3,000L（kg） | 75P | 20 | 27 |
| 100P | 17 | 23 | |
| ローラ・軸付重量目安（g） | 302 | 442 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | 外輪ケース | ベアリング | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RAF-4515 | RAF-4515 | 45.0 | 1.3 | 8.2 | 243・393 | W+5 | 243 | 393 | × | アルミ | アルマイト加工 | プレス |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［63×25×2.5／3.5 | アルミ | アルマイト加工 | ○ | ○ | ○ | ○ | ○ | 75・100 | 70 |
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 8（7.9） | W+31 | 丸棒 | 両端M6ネジ切り | SS400 | 三価クロムめっき |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミパイプ使用のアルミ製ローラコンベヤ。
【特長】
・φ45.0（ローラ径45mm）、ローラ間隔最小P75。
・ローラ幅（公称）243W、323W、393Wの3種類。
・フリーサイズ（中間サイズ）は製作不可。
・ローラ機幅300W、450Wの2種類。
・プレスベアリング、安価タイプ。
【用途】
・軽荷重搬送用。

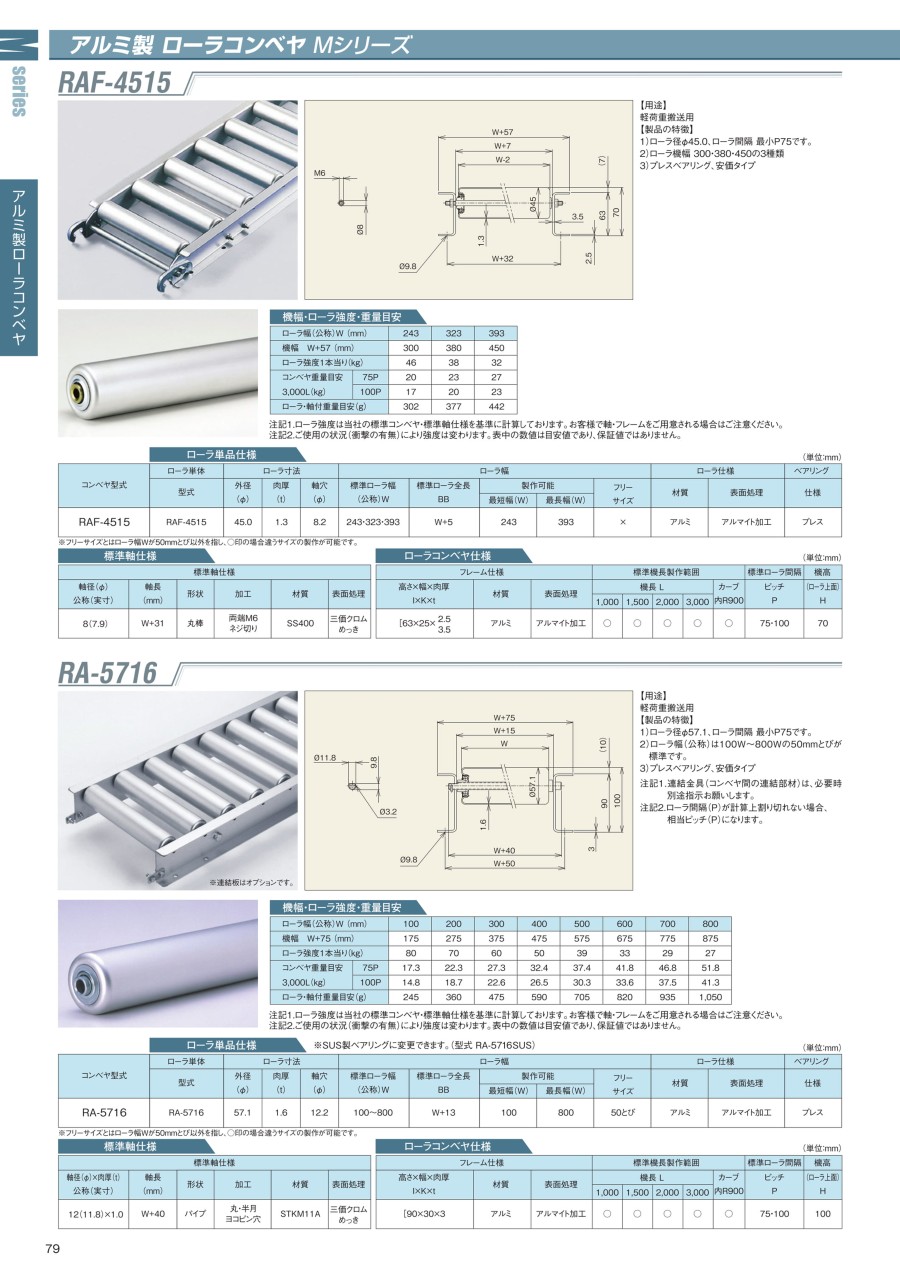

カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
