アルミ製ローラ（コンベヤ用ローラ） Mシリーズ（RA-4515）
- 通常単価(税別)
- -
- 税込単価
- -
アルミパイプ使用のアルミ製ローラコンベヤ。【特長】・φ45.0（ローラ径45m...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
※連結金具はオプションです。
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | |
|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | |
| ローラ強度1本当り（kg） | 50 | 50 | 42 | 31 | 25 | 21 | |
| コンベヤ重量目安 3,000L（kg） | 50P | 14.0 | 18.7 | 23.5 | 28.2 | 33.0 | 37.0 |
| 75P | 11.3 | 14.6 | 17.9 | 21.2 | 24.5 | 27.2 | |
| ローラ・軸付重量目安（g） | 133 | 205 | 277 | 349 | 421 | 493 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | 外輪ケース | ベアリング | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RA-4515 | RA-4515 | 45.0 | 1.3 | 8.2 | 100～600 | W+13 | 100 | 600 | 50とび | アルミ | アルマイト加工 | プレス |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［60×30×3 | アルミ | アルマイト加工 | ○ | ○ | ○ | ○ | ○ | 50・75・100 | 70.5 |
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 8（7.85）×0.8 | W+35 | パイプ | 丸・半月／タテピン穴 | STKM11A | 三価クロムめっき |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
アルミパイプ使用のアルミ製ローラコンベヤ。
【特長】
・φ45.0（ローラ径45mm）、ローラ間隔最小P50。
・ローラ幅（公称）は100～600Wの50mmとびが標準。
・プレスベアリング、安価タイプ。
【用途】
・軽荷重搬送用。

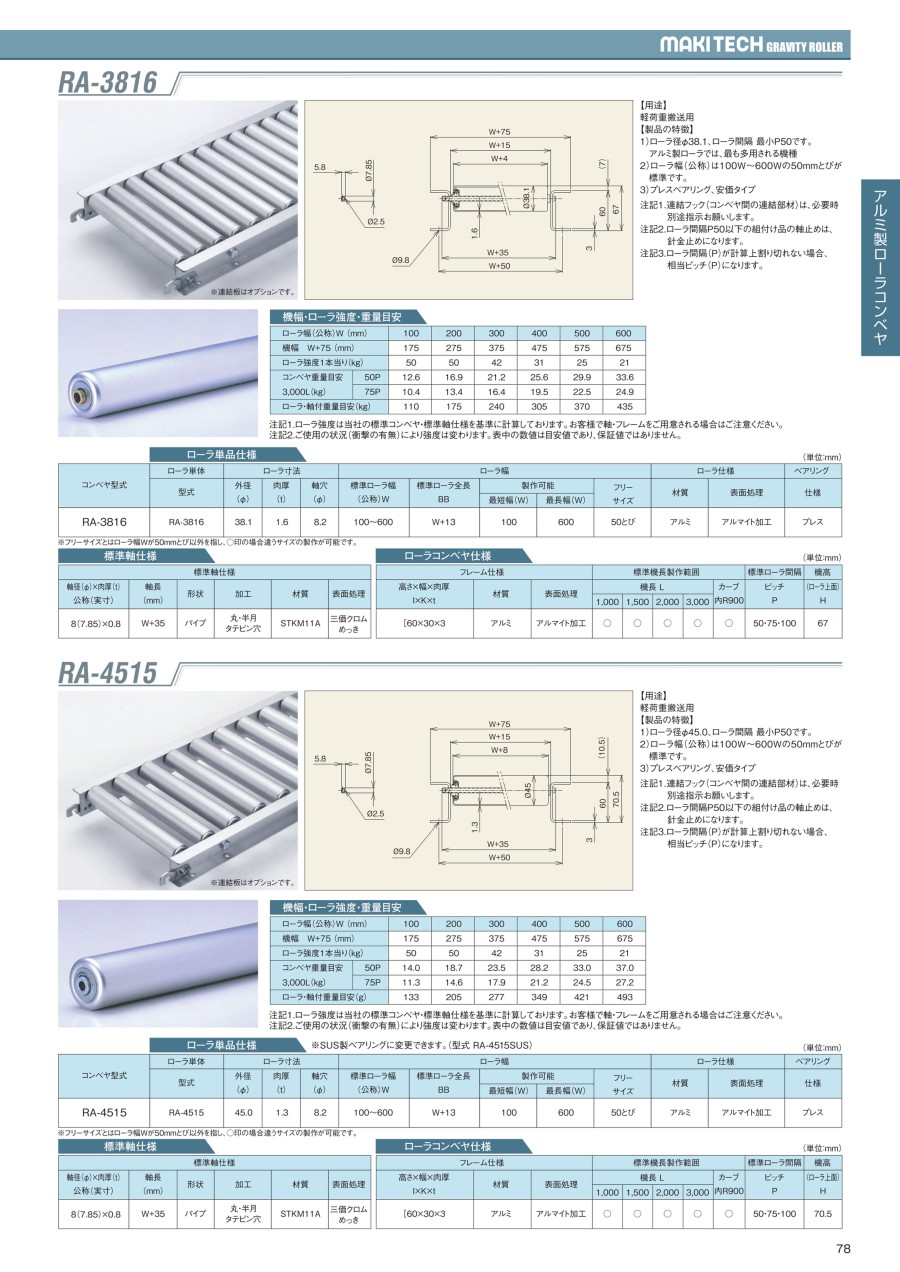

カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
