スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-7642N）

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：5日目

削り出しベアリング採用で静音なスチール製ローラコンベヤ。【特長】・φ76.3（ローラ径76.3mm）、...

よく一緒に見られています

マキテック

通常出荷日：5 日目

よく一緒に見られています

マキテック

通常出荷日：5 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

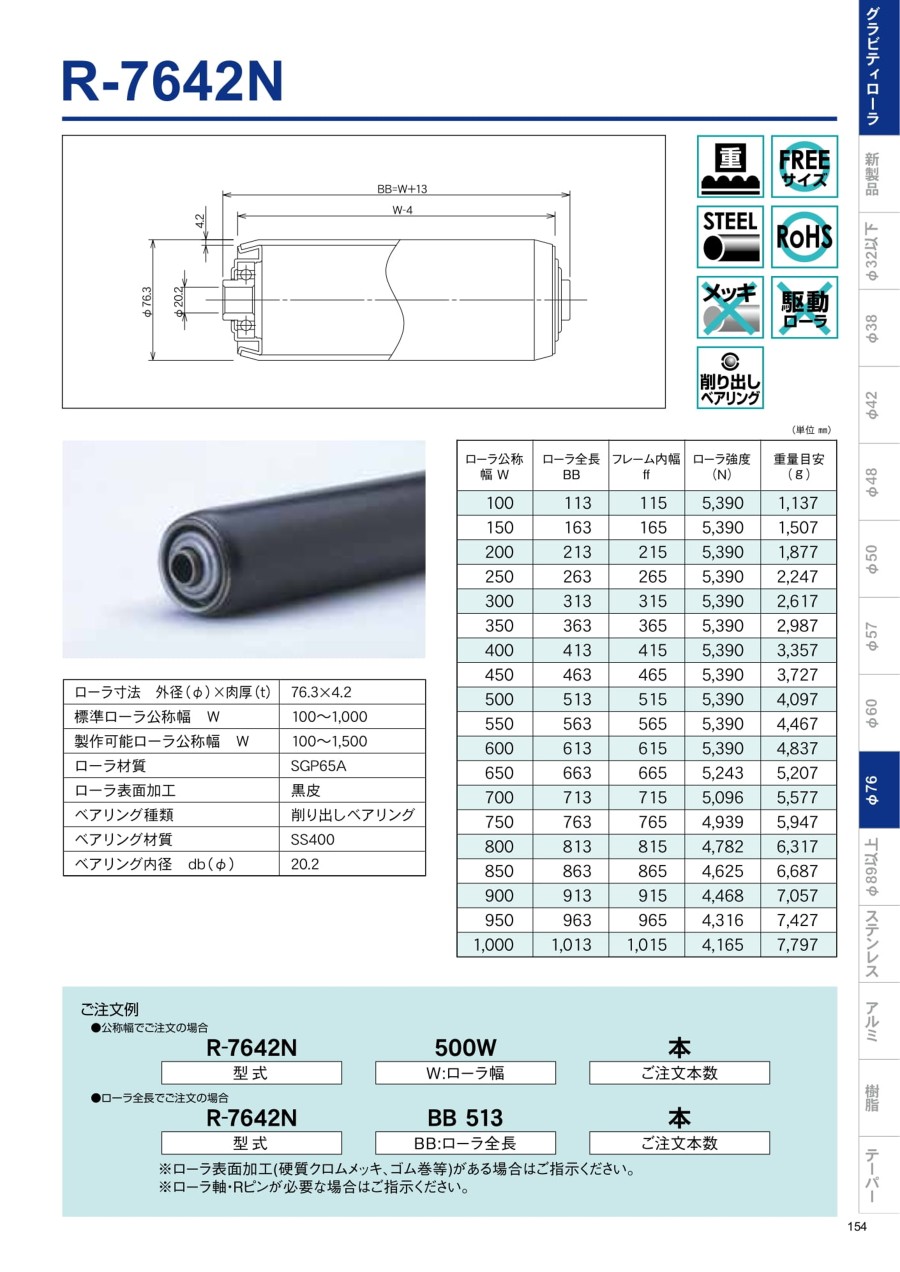

カタログ

商品情報

外形図

製品仕様

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		550	550	550	550	550	550	520	488	456	425
コンベヤ重量目安3,000L（kg）	100P	76.4	106.6	136.8	167.1	197.3	223.3	253.5	283.7	313.9	344.1
コンベヤ重量目安3,000L（kg）	150P	61.5	81.8	102.1	122.5	142.8	159.0	179.4	199.6	220.0	240.3
ローラ・軸付重量目安（g）		1,495	2,482	3,469	4,456	5,443	6,430	7,417	8,404	9,391	10,378

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

製品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-7642N	R-7642N	76.3	4.2	20.2	100～1,000	W+13	100	1,500	○	SGP65A	無し／黒皮	削り出し

製品仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
［90×30×4.5	スチール	焼付塗装	○	○	○	○	○	100・150 200・300	100

製品仕様

公称径（実寸）（φ）	軸長（mm）	形状	加工	材質	めっき
20（19.9）	W+45	丸棒	丸・半月ヨコピン穴	SS400	×

型番リスト

表示件数

型番

軸種類

幅 W

(mm)

最小発注数量

[シャフト] 軸付き	100 ～ 1000	1個
[軸なし(丸穴)] 軸なし	100 ～ 1000	1個
[シャフト] 軸付き	101 ～ 199	1個
[軸なし(丸穴)] 軸なし	101 ～ 199	1個
[シャフト] 軸付き	201 ～ 299	1個
[軸なし(丸穴)] 軸なし	201 ～ 299	1個
[シャフト] 軸付き	301 ～ 399	1個
[軸なし(丸穴)] 軸なし	301 ～ 399	1個
[シャフト] 軸付き	401 ～ 499	1個
[軸なし(丸穴)] 軸なし	401 ～ 499	1個
[シャフト] 軸付き	501 ～ 599	1個
[軸なし(丸穴)] 軸なし	501 ～ 599	1個
[シャフト] 軸付き	601 ～ 699	1個
[軸なし(丸穴)] 軸なし	601 ～ 699	1個
[シャフト] 軸付き	701 ～ 799	1個
[軸なし(丸穴)] 軸なし	701 ～ 799	1個
[シャフト] 軸付き	801 ～ 899	1個
[軸なし(丸穴)] 軸なし	801 ～ 899	1個
[シャフト] 軸付き	901 ～ 999	1個
[軸なし(丸穴)] 軸なし	901 ～ 999	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

削り出しベアリング採用で静音なスチール製ローラコンベヤ。
【特長】
・φ76.3（ローラ径76.3mm）、肉厚t4.2mm、ローラ間隔最小P100。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・フリーサイズも製作可能。
・削り出しベアリング、高品質。
・［90型フレーム標準タイプ。
【用途】
・重荷重搬送用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-7642N）
本製品に対応しているローラコンベヤ本体（フレーム付き）です。<br/>機長や幅等細かい設定が可能の為大変便利です。
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド）ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-7642N）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-7642N）	スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-6032N）	スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-6023）	スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-5714）	スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3816）	スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-2812）
メーカー	マキテック	マキテック	マキテック	マキテック	マキテック	マキテック
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目
種類	長ローラ	長ローラ	長ローラ	長ローラ	長ローラ	長ローラ
長ローラ種類	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
特性	標準	標準	標準	標準	標準	標準
使用温度範囲(℃)	0::40	0::40	0::40	0::40	0::40	0::40
ローラ材質	スチール	スチール	スチール	スチール	スチール	スチール
