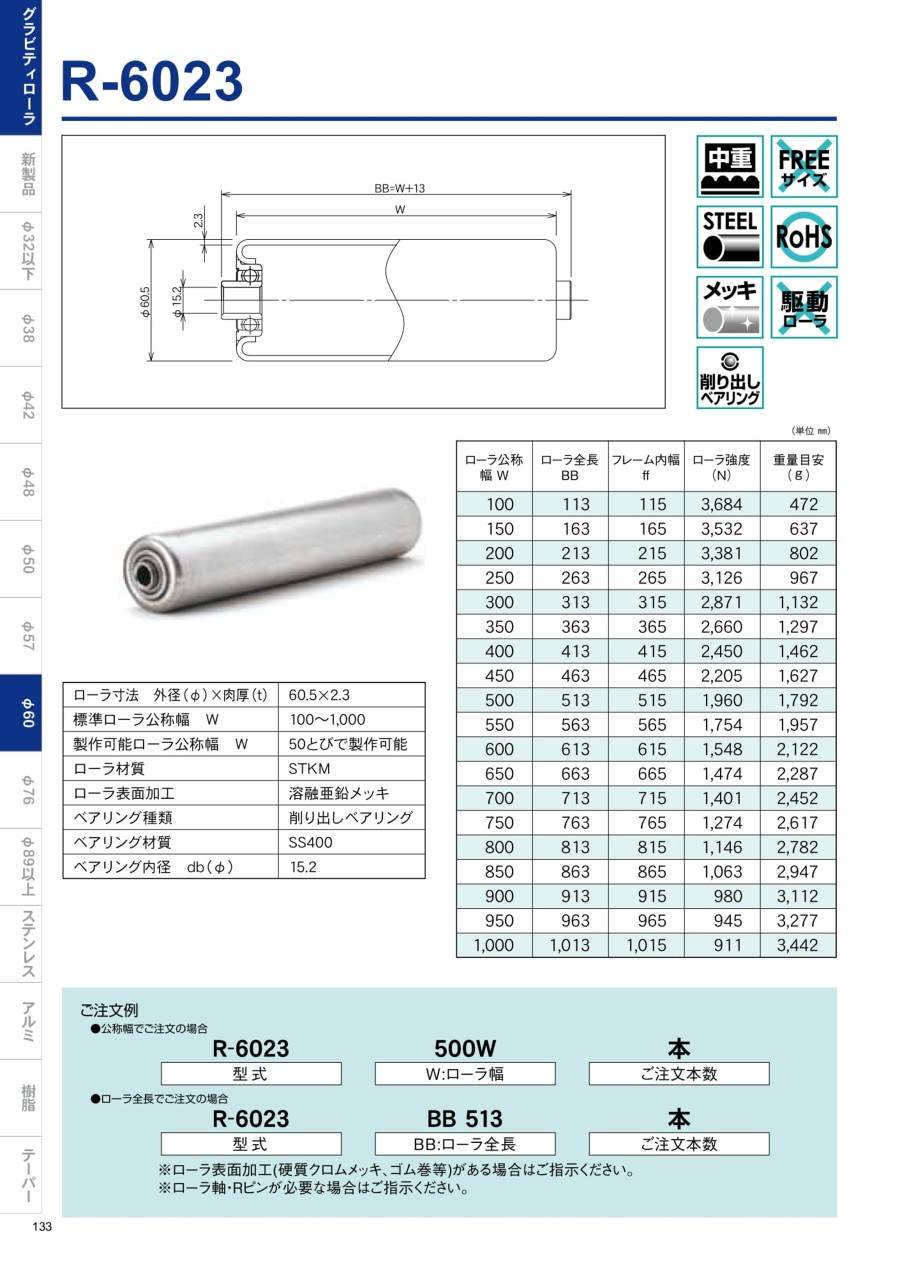

スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-6023）
- 通常単価(税別)
- -
- 税込単価
- -
削り出しベアリング採用で静音なスチール製ローラコンベヤ。【特長】・φ60.5（...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 376 | 345 | 293 | 250 | 200 | 158 | 143 | 117 | 100 | 93 | |
| コンベヤ重量目安3,000L（kg） | 75P | 46.0 | 61.8 | 77.8 | 93.7 | 109.5 | 121.3 | 137.2 | 153.1 | 169.0 | 184.9 |
| 100P | 40.5 | 52.6 | 64.7 | 76.8 | 88.8 | 96.7 | 108.8 | 120.9 | 132.9 | 145.0 | |
| ローラ・軸付重量目安（g） | 546 | 928 | 1,310 | 1,693 | 2,075 | 2,458 | 2,840 | 3,223 | 3,605 | 3,988 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| R-6023 | R-6023 | 60.5 | 2.3 | 15.2 | 100～1,000 | W+13 | 100 | 1,000 | 50とび | STKM | 溶融亜鉛めっき | 削り出し |
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 90×30×3.2 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 101.7 |
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 15（14.9）×1.6 | W+40 | パイプ | 丸・半月／ヨコピン穴 | STKM11A | × |
型番リスト
表示件数
詳細情報
基本情報
削り出しベアリング採用で静音なスチール製ローラコンベヤ。
【特長】
・φ60.5（ローラ径60.5mm）、肉厚t2.3mm、ローラ間隔最小P75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・削り出しベアリング、高品質。
・［90型フレーム標準タイプ。
【用途】
・中荷重搬送用。
カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
