マキテック

ウレタンゴム巻きホイールコンベヤ（W-40RUW-AO）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：9 日目

ホイール1個あたりの耐荷重は約30kg ウレタンゴム巻きホイールコンベヤ（W...

種類
コロコンローラ
搬送種類
千鳥
ローラ/ホイール表面材質
樹脂
ローラ/ホイール幅 W (mm)
9
ローラ/ホイール外径 D (mm)
40
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
30
用途
軽搬送小物用$中荷重
ホイール表面処理
クロメート
フレーム形状
ハット型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
54.3

未確定：候補が5型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

ストレート

製品仕様

品番	品名	材質	一台分個数	製作個数	備考
101	ゴム巻ホイール	ウレタンゴム	-	-	W-40RUW-AO
102	十字穴付ナベ小ネジ	SWCH	-	-	M8×55L （メッキ付）
103	バネ座金	SWRH	-	-	M8 （メッキ付）
104	六角ナット 3種	SWCH	-	-	M8 （メッキ付）
105	フレーム	SPHC	1組	-	t1.6、t2.3 （焼付け塗装）

仕様

単位：mm

型番	ホイール寸法外径（D）×幅（W）×軸穴（d）×ボス（b）	使用軸
W-40RUW-AO	40×9×8.2×14	+ナベ（+）M8×55L

フレーム形状形状h×W1×W2×W3×t	機高H	全長L	ホイール間隔P	カーブ中心径R	ホイール1個当りの耐荷重（kg）	備考
46.3×60×33×71×1.6 46.3×60×33×71×2.3	54.3	1,800・2,400 3,000	50・75 100・150	1,000 1,200	30	千鳥型芯金：削り出し

型番	ストレート1,000Lの重量目安（kg）
W-40RUW-AO	50P	75P	100P	150P
W-40RUW-AO	3.26	2.75	2.53	2.31

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,800	50	35	25
	75	23	37.5
	100	17	50
	150	11	75
2,400	50	47	25
	75	31	37.5
	100	23	50
	150	15	75
3,000	50	59	25
	75	39	37.5
	100	29	50
	150	19	75

型番リスト

表示件数

型番

W-40RUW-[1000,1200]R-[50,75,100,150]P-90

W-40RUW-[150-1790/10]L-[50,75,100,150]P

W-40RUW-[1800,2400,3000]L-[50,75,100,150]P

W-40RUW-[1810-2390/10]L-[50,75,100,150]P

W-40RUW-[2410-2990/10]L-[50,75,100,150]P

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

フレーム種類

カーブ中心径R

カーブ角度(°)

最小発注数量

50 ～ 150	-	カーブ	1000 ～ 1200	90	1個
50 ～ 150	150 ～ 1790	ストレート	-	-	1個
50 ～ 150	1800 ～ 3000	ストレート	-	-	1個
50 ～ 150	1810 ～ 2390	ストレート	-	-	1個
50 ～ 150	2410 ～ 2990	ストレート	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	8日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

ホイール1個あたりの耐荷重は約30kg ウレタンゴム巻きホイールコンベヤ（W-40RUW-AO）。
【特長】
・削り出しホイールにウレタンゴム（青）をライニング。
・φ40（外径40mm）／幅9mmのウレタンゴム（青）巻ホイールを使用した千鳥型のコンベヤ。
・定尺は1,800L／2,400L／3,000Lだが端尺対応も可能。
【用途】
・製品底面にキズを付けたくない場合に使用。
・軽中荷重搬送。
・ローラーの代わりに2列3列に並べて使用可能。

コンベヤの設計・選定でお困りの方はこちら。

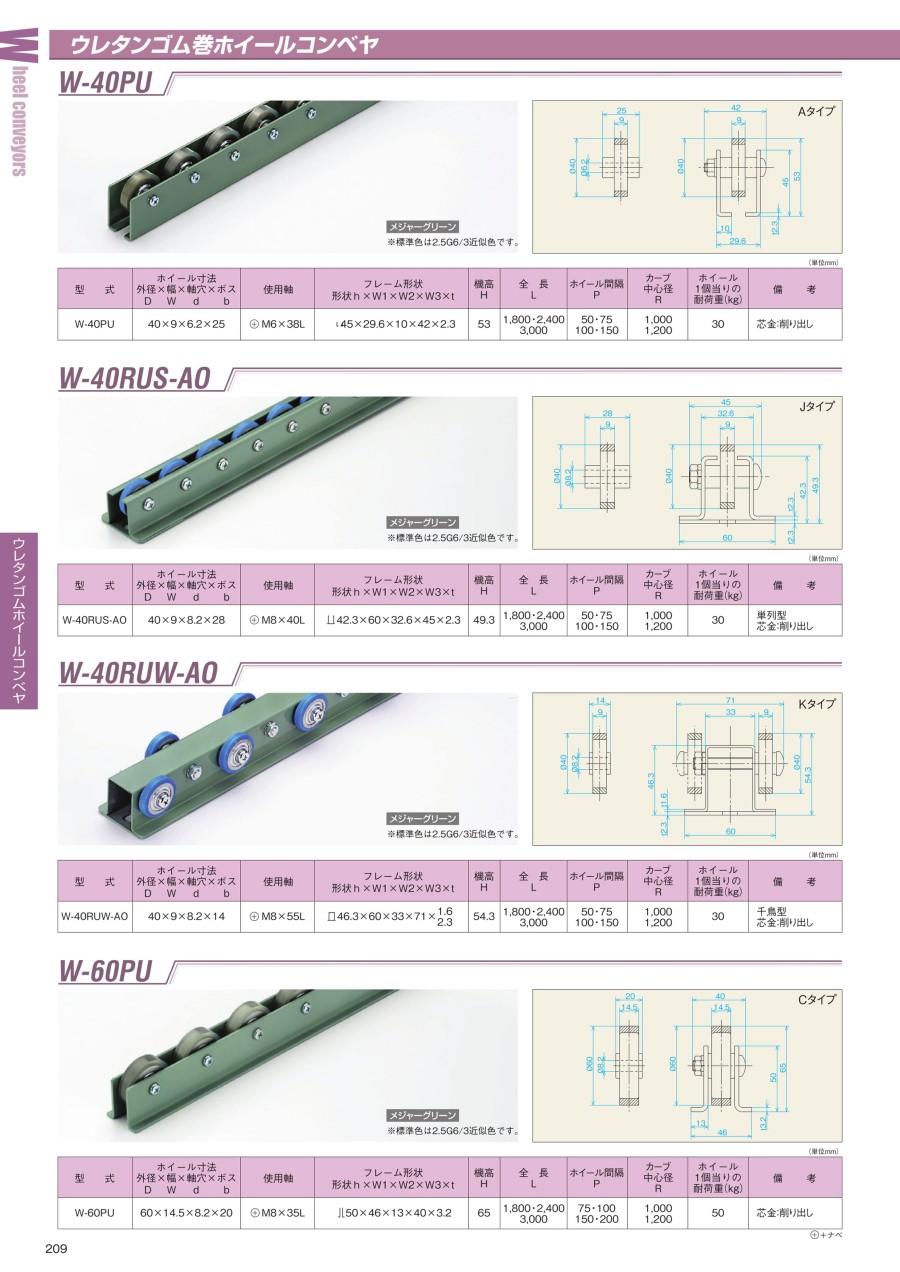

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
