マキテック

削り出しホイールコンベヤ W-36BW

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目

内輪、外輪を丸鋼やパイプ等から削り出して加工したホイールコンベヤ。【特長】・...

種類
コロコンローラ
搬送種類
千鳥
ローラ/ホイール表面材質
スチール
ローラ/ホイール幅 W (mm)
9
ローラ/ホイール外径 D (mm)
36
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
40
用途
軽搬送小物用$中荷重
ホイール表面処理
クロメート
フレーム形状
ハット型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
52.3

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-36BW-［150-1790/10］L-［50,75,100,150］P／W-36BW-［1800,2400,3000］L-［50,75,100,150］P／W-36BW-［1810-2390/10］L-［50,75,100,150］P／W-36BW-［2410-2990/10］L-［50,75,100,150］P 寸法図（1）

W-36BW-［150-1790/10］L-［50,75,100,150］P／W-36BW-［1800,2400,3000］L-［50,75,100,150］P／W-36BW-［1810-2390/10］L-［50,75,100,150］P／W-36BW-［2410-2990/10］L-［50,75,100,150］P 外形図（1）

W-36BW-［150-1790/10］L-［50,75,100,150］P／W-36BW-［1800,2400,3000］L-［50,75,100,150］P／W-36BW-［1810-2390/10］L-［50,75,100,150］P／W-36BW-［2410-2990/10］L-［50,75,100,150］P 寸法図（2）

製品仕様

削り出しホイールコンベヤ（W-36BW）幅 9×2コ × φ36（外径36mm） × 全高52.3mm 商品イメージ

品番	品名	材質	備考
101	削リ出シホイール	スチール	W-36BW
102	十字穴付ナベ小ネジ	SWCH	M8×55L（メッキ付）
103	バネ座金	SWRH	M8（メッキ付）
104	六角ナット 3種	SWCH	M8（メッキ付）
105	フレーム	SPHC	t1.6、t2.3（焼付け塗装）

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-36BW	36×9×8.2×14	※M8×55L

※ （+）ナベ

フレーム形状 h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）	備考
46.3×60×33×71×1.6 46.3×60×33×71×2.3	52.3	1,800・2,400 3,000	50・75 100・150	1,000 1,200	40	千鳥型

重量表

型番	ストレート1,000Lの重量目安（kg）
W-36BW	50P	75P	100P	150P
W-36BW	3.46	2.88	2.63	2.38

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,800	50	35	25
	75	23	37.5
	100	17	50
	150	11	75
2,400	50	47	25
	75	31	37.5
	100	23	50
	150	15	75
3,000	50	59	25
	75	39	37.5
	100	29	50
	150	19	75

型番リスト

表示件数

型番

W-36BW-[150-1790/10]L-[50,75,100,150]P

W-36BW-[1800,2400,3000]L-[50,75,100,150]P

W-36BW-[1810-2390/10]L-[50,75,100,150]P

W-36BW-[2410-2990/10]L-[50,75,100,150]P

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

フレーム種類

カーブ中心径R

カーブ角度(°)

最小発注数量

50 ～ 150	150 ～ 1790	ストレート	-	-	1個
50 ～ 150	1800 ～ 3000	ストレート	-	-	1個
50 ～ 150	1810 ～ 2390	ストレート	-	-	1個
50 ～ 150	2410 ～ 2990	ストレート	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	8日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

内輪、外輪を丸鋼やパイプ等から削り出して加工したホイールコンベヤ。
【特長】
・φ36（外径36mm）、幅9mmの千鳥型コンベヤ。
・定尺は1,800L／2,400L／3,000Lだが端尺対応も可能。
【用途】
・底面がフラットなワーク搬送に最適。
・中重荷重搬送用。
・ローラーの代わりに2列3列に並べて使用可能。

コンベヤの設計・選定でお困りの方はこちら。

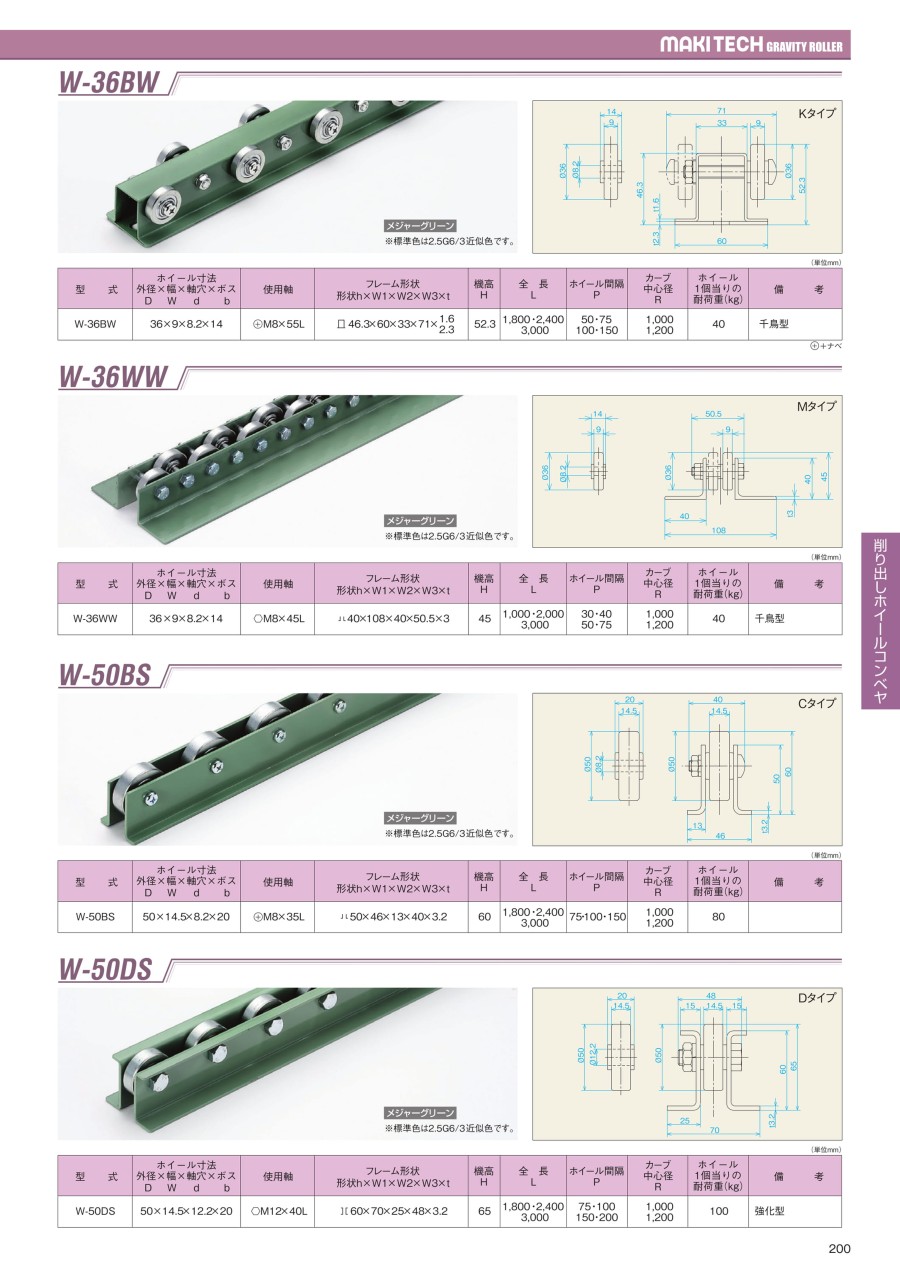

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
