マキテック

プレスホイールコンベヤ W-20100TS

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目～

外輪／ケースを平板からプレス加工にて製作したプレスホイールコンベヤ。【特長】・...

種類
コロコンローラ
ローラ/ホイール表面材質
スチール
ローラ/ホイール幅 W (mm)
100
ローラ/ホイール外径 D (mm)
20
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
40
用途
軽搬送小物用$中荷重
ホイール表面処理
クロメート
フレーム形状
内曲げ型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
27

未確定：候補が5型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-20100TS-［1000,1500,2000］L-［25,30,35］P／W-20100TS-［1010-1490/10］L-［25,30,35］P／W-20100TS-［150-990/10］L-［25,30,35］P／W-20100TS-［1510-1990/10］L-［25,30,35］P（1）

W-20100TS-［1000,1500,2000］L-［25,30,35］P／W-20100TS-［1010-1490/10］L-［25,30,35］P／W-20100TS-［150-990/10］L-［25,30,35］P／W-20100TS-［1510-1990/10］L-［25,30,35］P（2）

製品仕様

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-20100TS	20×100×6.1×102	※M6×115L

※ （+）ナベ

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）	備考
25×105.2×9×124.8×1.6	27	1,000・1,500・2,000	25・30・35	1,000 1,200	40	Wベアリング

品番	品名	材質	一台分個数	備考
101	プレスホイール	スチール	-	W-20100TS
102	十字穴付ナベ小ネジ	SWCH	-	M6×115L（メッキ付）
103	歯付座金	バネ鋼	-	M6（メッキ付）
104	六角ナット	SWCH	-	M6（メッキ付）
105	フレーム	SPHC	1組	t1.6（焼付け塗装）

重量表

型番	ストレート1,000Lの重量目安（kg）
W-20100TS	25P	30P	35P
W-20100TS	8.30	7.21	6.58

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,000	25	39	12.5
	30	32	20
	35	27	27.5
1,500	25	59	12.5
	30	49	15
	35	42	15
2,000	25	79	12.5
	30	65	25
	35	56	20

型番リスト

表示件数

型番

W-20100TS-[1000,1200]R-[25,30,35]P-90

W-20100TS-[1000,1500,2000]L-[25,30,35]P

W-20100TS-[1010-1490/10]L-[25,30,35]P

W-20100TS-[150-990/10]L-[25,30,35]P

W-20100TS-[1510-1990/10]L-[25,30,35]P

搬送種類

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

カーブ中心径R

カーブ角度(°)

最小発注数量

カーブ	25 ～ 35	-	1000 ～ 1200	90	1個
ストレート	25 ～ 35	1000 ～ 2000	-	-	1個
ストレート	25 ～ 35	1010 ～ 1490	-	-	1個
ストレート	25 ～ 35	150 ～ 990	-	-	1個
ストレート	25 ～ 35	1510 ～ 1990	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	16日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

外輪／ケースを平板からプレス加工にて製作したプレスホイールコンベヤ。
【特長】
・φ20（外径20mm）／幅100mmのスチール製プレスホイールを使用。
・定尺は1,000L／1,500L／2,000Lで、端尺対応も可能。
・Wベアリング構造でローラーと同じく両端にベアリングを使用。
・幅100mmの為、単列での使用も可能。
【用途】
・底面がフラットなワーク搬送に使用。
・軽中荷重搬送用。

コンベヤの設計・選定でお困りの方はこちら。

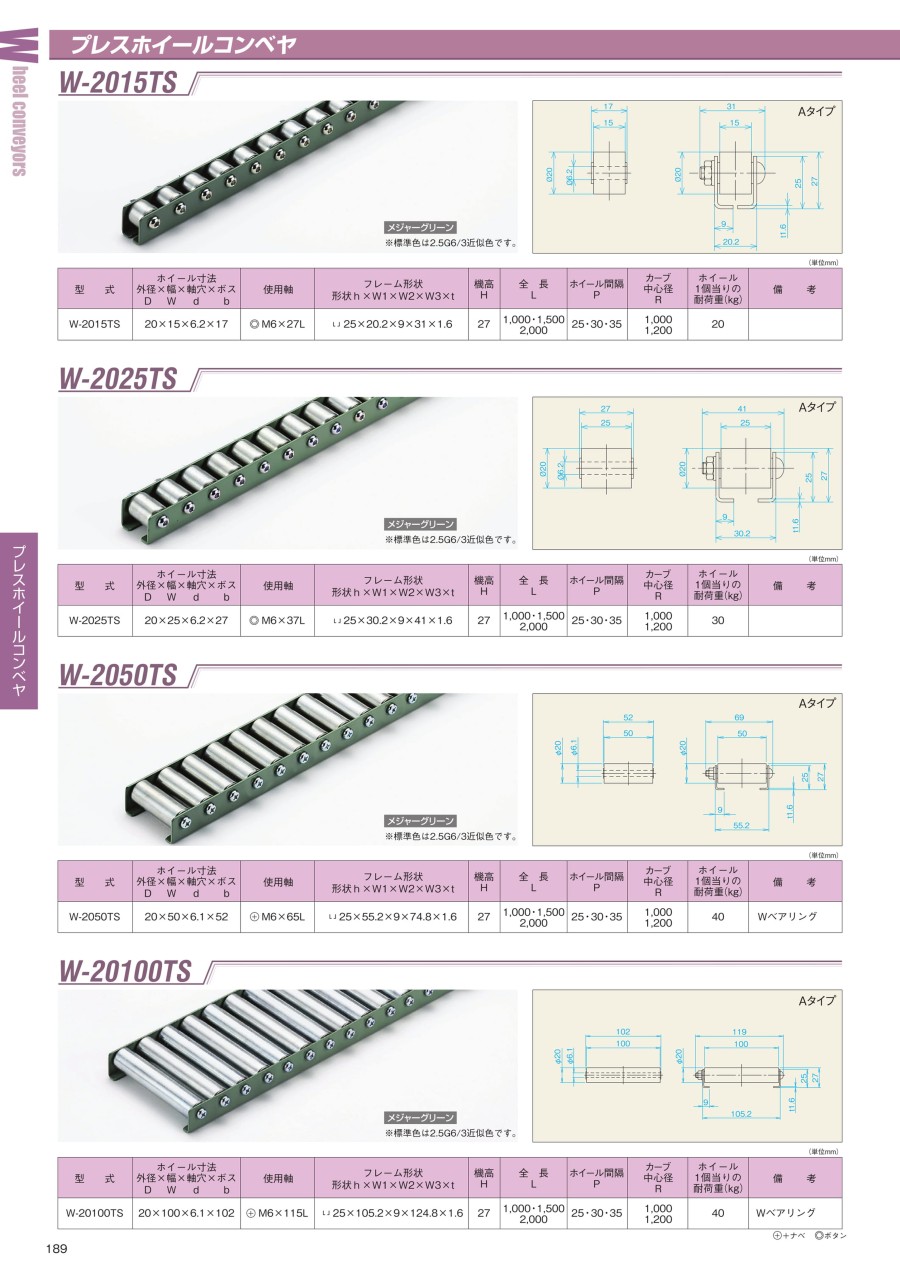

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プレスホイールコンベヤ W-20100TSのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q同じφ20（外径20mm）×100Wのローラーコンベヤと比べると何が違いますか？

スチール製のローラーコンベヤはφ19（外径19mm）ですが、1本（個）あたりの耐荷重はW-20100TSとほぼ同じなので、設置場所が狭い時などはW-20100TSのコンパクトサイズをご検討ください。
