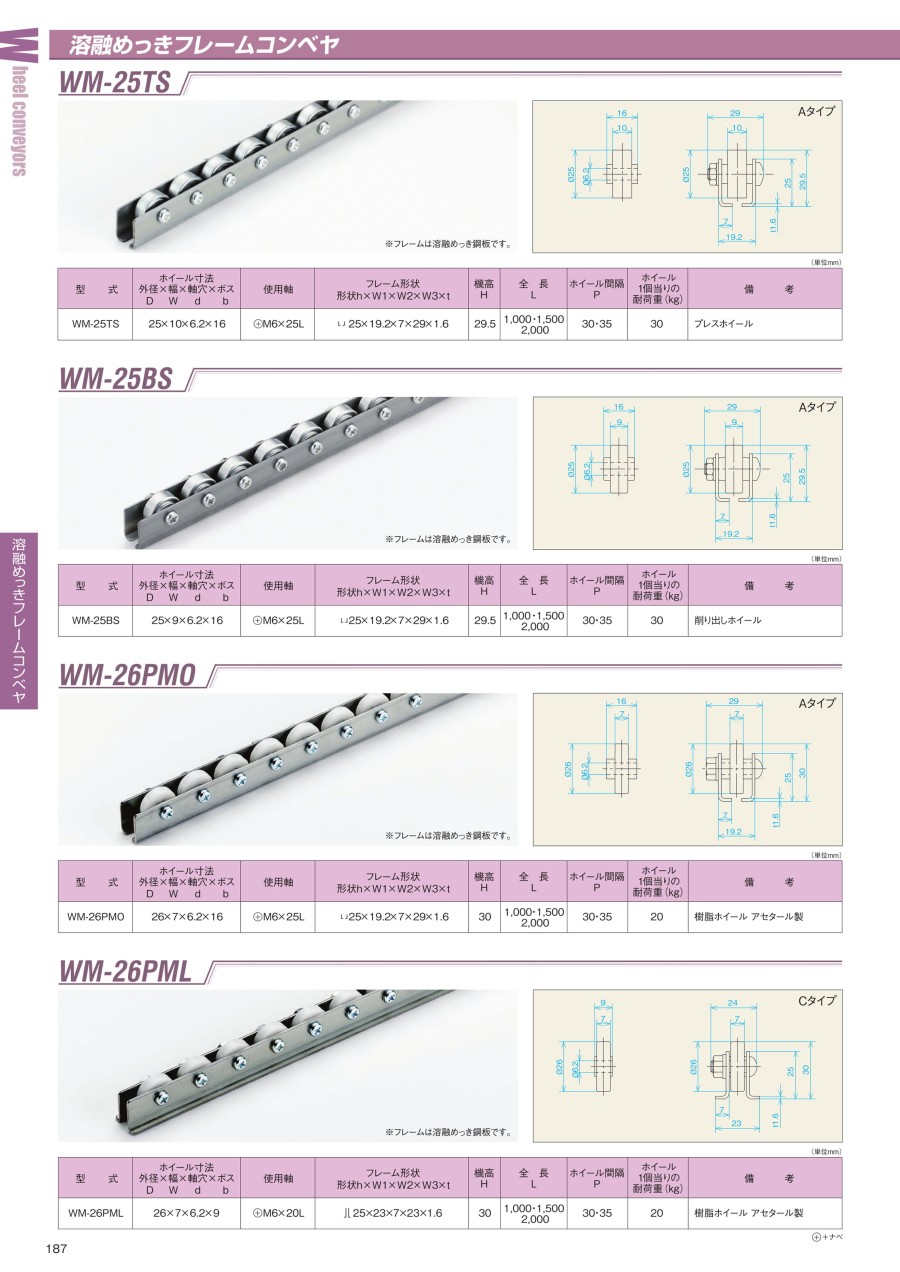

溶融メッキフレームコンベヤ WM-25BS
- 通常単価(税別)
- -
- 税込単価
- -
ホイール1個あたりの耐荷重は約30kg溶融メッキフレームコンベヤ （WM-25...
詳細情報を確認する未確定：候補が4型番あります。
商品仕様
外形図
単位：mm
製品仕様
- 幅9×φ25（外径25mm）×全高29.5mm
単位：mm
| 型番 | ホイール寸法 外径D×幅W×軸径d×ボスb | 一体軸 |
|---|---|---|
| WM-25BS | 25×9×6.2×16 | ※M6×25L |
- ※（+）ナベ
| フレーム形状 形状h×W1×W2×W3×t | 機高 H | 全長 L | ホイール間隔 P | ホイール1個当りの耐荷重 （kg） | 備考 |
|---|---|---|---|---|---|
| 25×19.2×7×29×1.6 | 29.5 | 1,000・1,500・2,000 | 30・35 | 30 | 削り出しホイール |
| 品番 | 品名 | 材質 | 一台分個数 | 備考 |
|---|---|---|---|---|
| 101 | 削リ出シホイール | スチール | - | W-25BS |
| 102 | 十字穴付ナベ小ネジ | SWCH | - | M6×25L （メッキ付） |
| 103 | 歯付座金 | バネ鋼 | - | M6 （メッキ付） |
| 104 | 六角ナット 3種 | SWCH | - | M6 （メッキ付） |
| 105 | フレーム | SPHC | 1組 | t1.6 高耐食溶融メッキ鋼板 |
重量表
| 型番 | ストレート1,000Lの重量目安（kg） | |
|---|---|---|
| WM-25BS | 30P | 35P |
| 1.88 | 1.71 | |
寸法
| 機長 | ホイール間隔 | 等分数 | 取出し |
|---|---|---|---|
| L | P | n | A |
| 1,000 | 30 | 32 | 20 |
| 35 | 27 | 27.5 | |
| 1,500 | 30 | 49 | 15 |
| 35 | 42 | 15 | |
| 2,000 | 30 | 65 | 25 |
| 35 | 56 | 20 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
ホイール1個あたりの耐荷重は約30kg溶融メッキフレームコンベヤ （WM-25BS）。
【特長】
・φ25（外径25mm）／幅9mmの削り出しホイールを使用したコンベヤ。
・フレームはスチール製で溶融めっき鋼板。
・定尺は1,000L／1,500L／2,000Lだが端尺対応も可能。
・耐腐食性に優れており耐食性発見機構（フレーム部）。
【用途】
・軽中荷重搬送用。
・ローラーの代わりに2列3列に並べて使用可能。
コンベヤの設計・選定でお困りの方はこちら。
