マキテック

スチール製ローラコンベヤ Sシリーズ（S-4814P）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

ローラコンベヤ（静音・耐水・軽量タイプ） Mシリーズローラ径48.6～60.5mm

通常出荷日：5 日目～

プレスベアリング採用で安価タイプのスチール製ローラコンベヤ。【特長】・ローラ径...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
48.6
ローラ当たりの強度 (kg)
145
ローラ強度 (N/1本)
441.3::1422
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
1.6
機高 (mm)
95.8

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

製品仕様

※連結金具はオプションです。

ローラ

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		90	150	240	305	390	490	620	690	790
機幅 W+70（mm）		160	220	310	375	460	560	690	760	860
ローラ強度1本当り（kg）		145	140	130	105	100	80	60	50	45
コンベヤ重量目安3,000L（kg）	50P	35.5	43.3	55.2	63.8	75.0	88.1	105.3	114.5	127.7
コンベヤ重量目安3,000L（kg）	75P	28.9	34.3	42.3	48.1	55.7	64.6	76.3	82.5	91.4
ローラ・軸付重量目安（g）		329	456	647	785	966	1,177	1,454	1,601	1,814

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はローラ強度にご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅				ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	製作可能		材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	材質	表面処理	仕様
S-4814P	S-4814P	48.6	1.6	12.2	90・150・240 305・390・490 620・690・790	W+8	90	790	STKM	溶融亜鉛めっき	プレス

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚 I×K×t	材質	表面処理	機長 L				カーブ内R900	ピッチ P	（ローラ上面） H
高さ×幅×肉厚 I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P	（ローラ上面） H
［90×30×2.3	スチール	焼付塗装	○	○	○	○	○	50・75・100・150	95.8

標準軸仕様

公称径（実寸）（φ）×肉厚（t）	軸長（mm）	形状	加工	材質	めっき
12（11.8）×1.0	W+33	パイプ	両ツブシ	STKM11A	×

型番リスト

表示件数

型番

S-4814P-900R-[90,150,240,305,390,490]W-[75,100,150]P-90

S-4814P-900R-[620,690,790]W-[75,100,150]P-90

S-4814P-[500-3000/10]L-[90,150,240,305,390,490,620,690,790]W-[50,75,100,150]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

90 ～ 490	カーブ	-	75 ～ 150	900	90	1個
620 ～ 790	カーブ	-	75 ～ 150	900	90	1個
90 ～ 790	ストレート	500 ～ 3000	50 ～ 150	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	7日目

詳細情報

基本情報

基本情報

プレスベアリング採用で安価タイプのスチール製ローラコンベヤ。
【特長】
・ローラ径φ48.6（直径48.6mm）、ローラ間隔最小P50。
・ローラ幅（公称）は90～790Wの定寸が標準。
・フリーサイズ（中間サイズ）は製作不可。
・［90型フレーム。
・ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）。
【用途】
・中軽荷重搬送用。
・小物搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

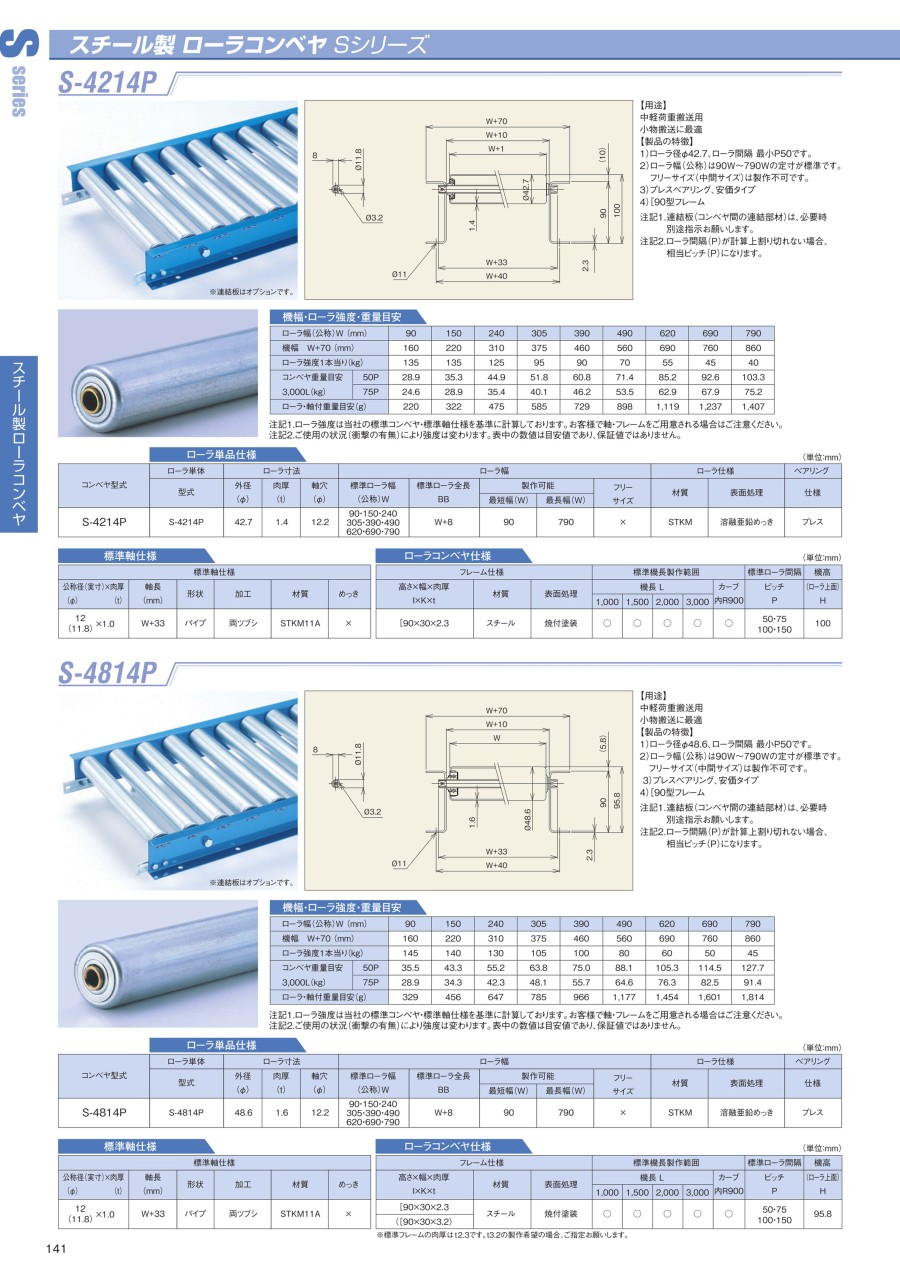

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Sシリーズ（S-4814P）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Sシリーズコンベヤ用脚（S-2B型スタンド）標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
Sシリーズコンベヤ用脚（S-2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
