スチール製ローラコンベヤ Sシリーズ（S-3812P）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

プレスベアリング採用で安価タイプのスチール製ローラコンベヤ。【特長】・ローラ径...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
38.1
ローラ当たりの強度 (kg)
80
ローラ強度 (N/1本)
343.2::784.5
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
1.2
機高 (mm)
66

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

製品仕様

※連結金具はオプションです。

ローラ

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		90	150	240	305	390	490	620	690
機幅 W+70（mm）		160	220	310	375	460	560	690	760
ローラ強度1本当り（kg）		80	80	80	70	65	50	45	35
コンベヤ重量目安3,000L（kg）	50P	23.9	29.1	36.8	42.4	49.7	58.3	69.4	75.5
コンベヤ重量目安3,000L（kg）	75P	20.2	23.7	29.0	32.8	37.8	43.6	51.3	55.4
ローラ・軸付重量目安（g）		191	272	395	483	598	733	910	1,005

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はローラ強度にご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅				ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	製作可能		材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称）W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	材質	表面処理	仕様
S-3812P	S-3812P	38.1	1.2	12.2	90・150・240・305 390・490・620・690	W+8	90	690	STKM11A	溶融亜鉛めっき	プレス

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚 I×K×t	材質	表面処理	機長 L				カーブ内R900	ピッチ P	（ローラ上面） H
高さ×幅×肉厚 I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P	（ローラ上面） H
［60×30×2.3	スチール	焼付塗装	○	○	○	○	○	50・75・100	66

標準軸仕様

公称径（実寸）（φ）×肉厚（t）	軸長（mm）	形状	加工	材質	めっき
12 （11.8）×1.0	W+33	パイプ	両ツブシ	STKM11A	×

型番リスト

表示件数

型番

S-3812P-900R-[90,150,240,305,390,490]W-[50,75,100]P-90

S-3812P-900R-[620,690]W-[50,75,100]P-90

S-3812P-[500-3000/10]L-[90,150,240,305,390,490,620,690]W-[50,75,100]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

90 ～ 490	カーブ	-	50 ～ 100	900	90	1個
620 ～ 690	カーブ	-	50 ～ 100	900	90	1個
90 ～ 690	ストレート	500 ～ 3000	50 ～ 100	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	8日目

詳細情報

基本情報

基本情報

プレスベアリング採用で安価タイプのスチール製ローラコンベヤ。
【特長】
・ローラ径φ38.1（直径38.1mm）、ローラ間隔最小P50。
・ローラ幅（公称）は90～690Wの定寸が標準。
・フリーサイズ（中間サイズ）は製作不可。
・［60型フレーム。
・ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）。
【用途】
・中軽荷重搬送用。
・小物搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

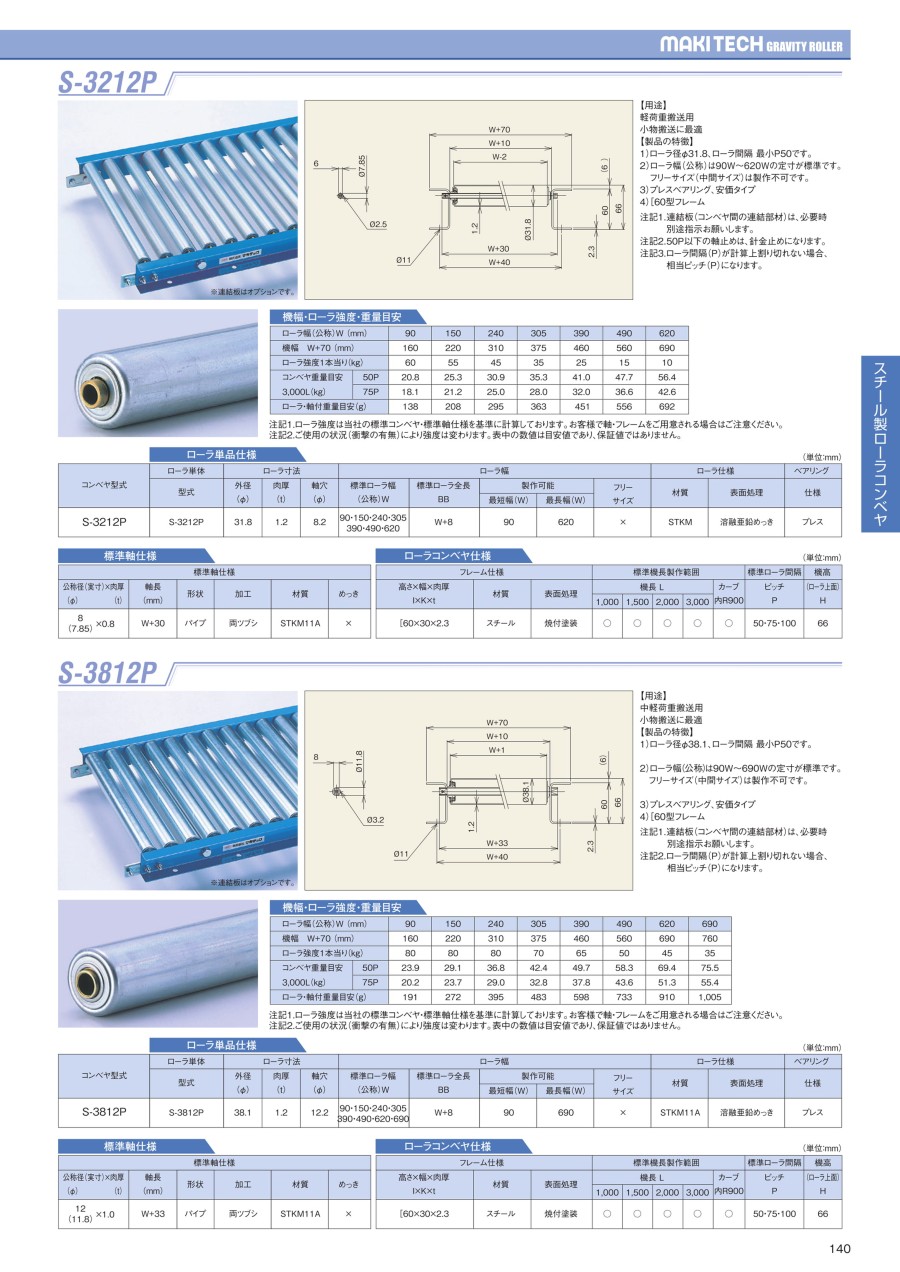

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Sシリーズ（S-3812P）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Sシリーズコンベヤ用脚（S-2B型スタンド）標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
Sシリーズコンベヤ用脚（S-2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
