アルミ製ローラコンベヤ Sシリーズ（SA-1810）
![アルミ製ローラコンベヤ Sシリーズ（SA-1810） SA-1810-[500-2000/10]L-[100,150,200,250,300,400,500]W-[20,25]P](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221000502800/221000502800_001_20230801115836.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
アルミローラー採用のグラビティタイプアルミ製ローラコンベヤ。【特長】・ローラ径...
詳細情報を確認するSA-1810-[500-2000/10]L-[100,150,200,250,300,400,500]W-[20,25]Pの仕様・寸法情報
商品仕様
外形図
製品仕様
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|
| 機幅W+36（mm） | 136 | 236 | 336 | 436 | 536 | |
| ローラ強度1本当り（kg） | 15 | 8 | 5 | 3 | 2 | |
| コンベヤ重量目安2,000L（kg） | 20P | 7.6 | 12.3 | 17.1 | 21.9 | 26.7 |
| ローラ・軸付重量目安（g） | 100 | 155 | 210 | 265 | 320 | |
- ※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

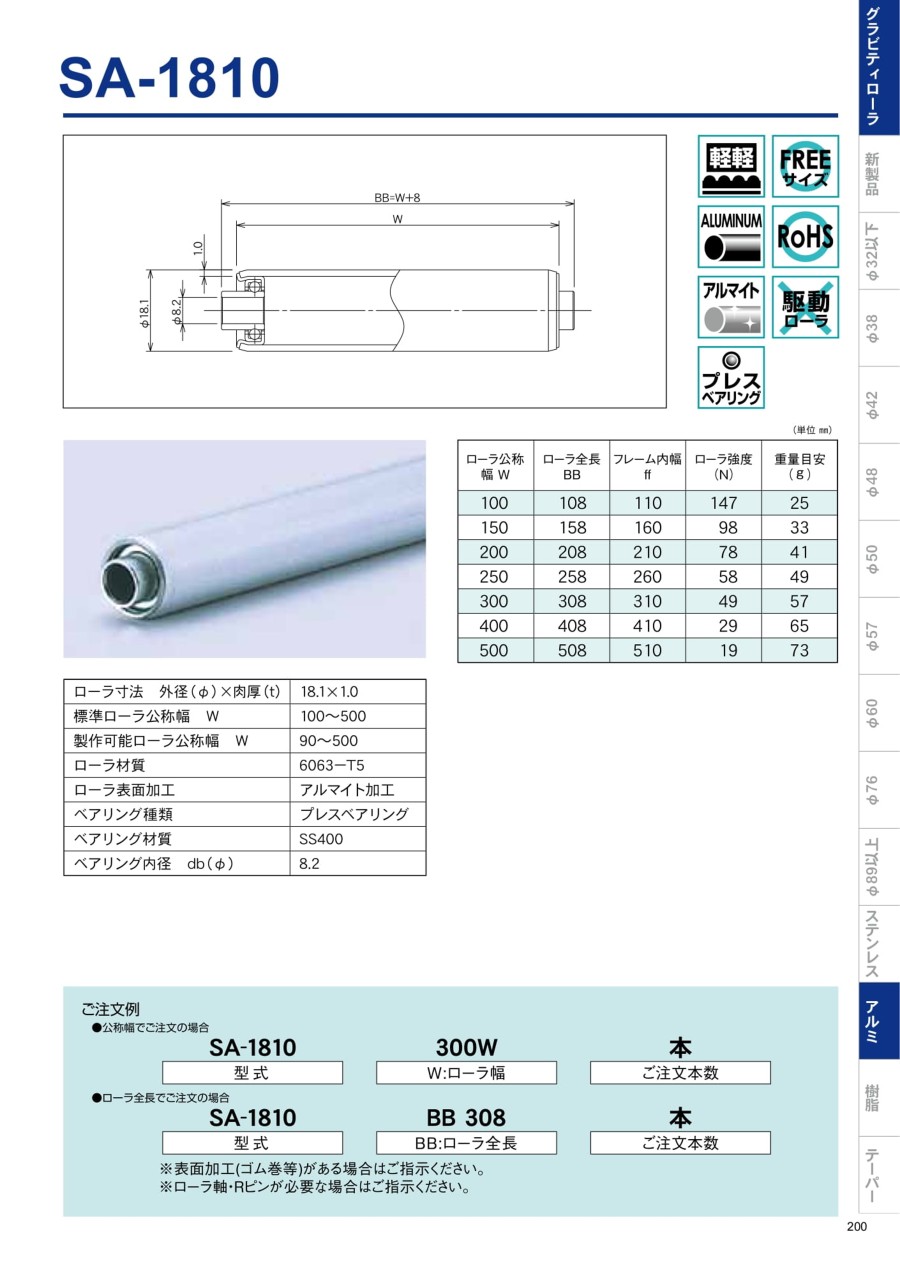

ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| SA-1810 | SA-1810 | 18.1 | 1.0 | 8.2 | 100～500 | W+8 | 90 | 500 | ○ | アルミ | アルマイト | プレス |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅 | 材質 | 表面処理 | 機長L | カーブ内R900 | ピッチ P | （ローラ上面） H | |||
| 1,000 | 1,500 | 2,000 | 3,000 | ||||||
| 34×13 | アルミ | アルマイト加工 | ○ | ○ | ○ | × | × | 20・25 | 34.5 |
標準軸仕様
| 公称径（実寸）×肉厚 （φ）×（t） | 軸長（mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 8（7.85）×0.8 | W+25 | パイプ | 両ツブシ | STKM11A | 三価クロムめっき |
詳細情報
基本情報
アルミローラー採用のグラビティタイプアルミ製ローラコンベヤ。
【特長】
・ローラ径φ18.0（直径18.0mm）、ローラ間隔最小P20。
・ローラ幅（公称）は100～500Wの50mmとびが標準。
・プレスベアリング。
・搬送長さ500～2,000まで10mm単位、ローラ幅100～500Wまで指定可能。
【用途】
・軽荷重搬送用。
・小物部品搬送に最適。
コンベヤの設計・選定でお困りの方はこちら。
