樹脂製ローラコンベヤ Mシリーズ（JR-4023）
- 通常単価(税別)
- -
- 税込単価
- -
ABS樹脂パイプ使用、製品にキズが付きにくい樹脂製ローラコンベヤ。【特長】・ロ...
詳細情報を確認する未確定：候補が12型番あります。
商品仕様

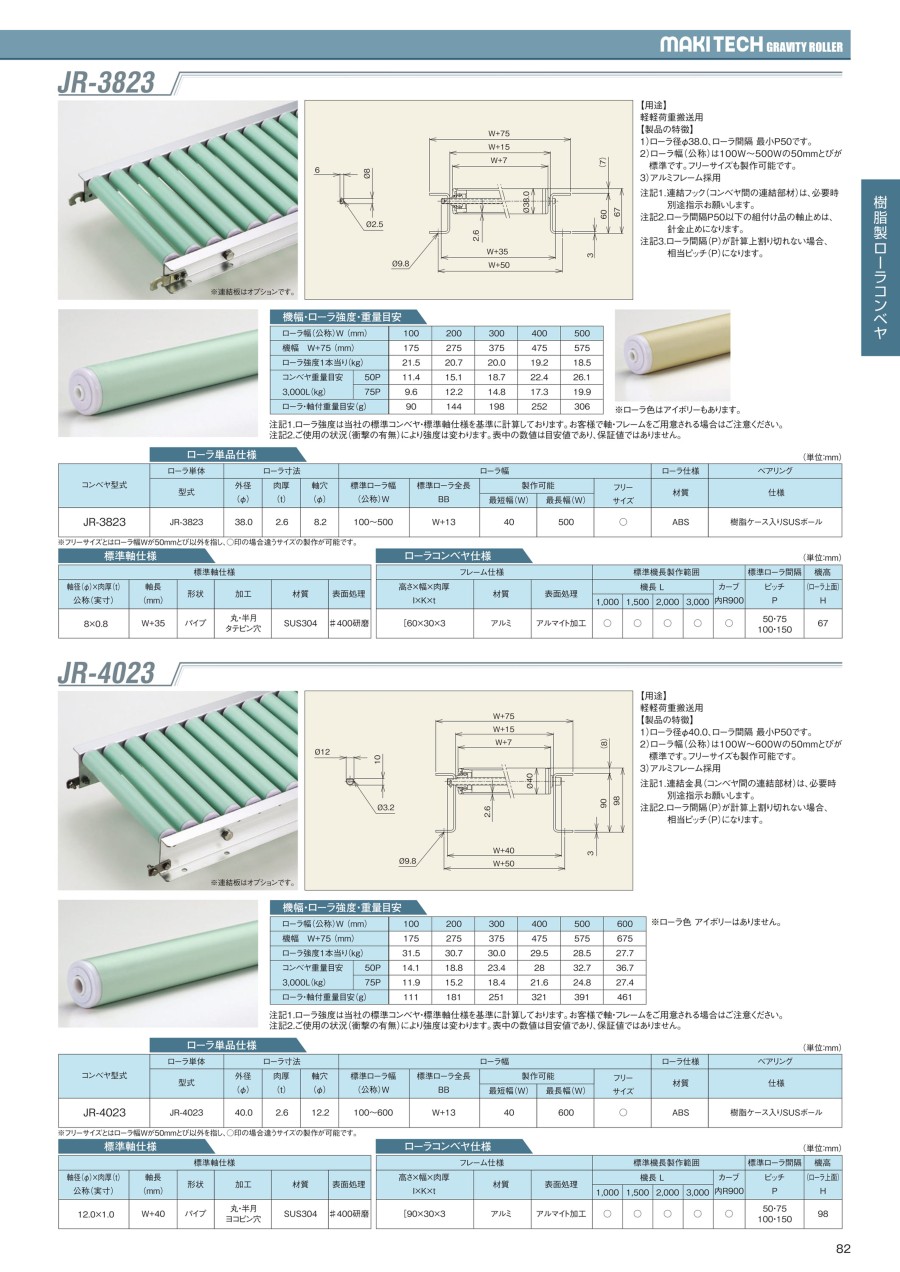

外形図
製品仕様
※連結金具はオプションです。
ローラ
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | |
|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | |
| ローラ強度1本当り（kg） | 31.5 | 30.7 | 30.0 | 29.5 | 28.5 | 27.7 | |
| コンベヤ重量目安 3,000L（kg） | 50P | 14.1 | 18.8 | 23.4 | 28 | 32.7 | 36.7 |
| 75P | 11.9 | 15.2 | 18.4 | 21.6 | 24.8 | 27.4 | |
| ローラ・軸付重量目安（g） | 111 | 181 | 251 | 321 | 391 | 461 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | 材質 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||
| JR-4023 | JR-4023 | 40.0 | 2.5 | 12.2 | 100～600 | W+13 | 40 | 600 | ABS | 樹脂ケース入りSUSボール |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［90×30×3 | アルミ | アルマイト加工 | ○ | ○ | ○ | ○ | ○ | 50・75・100・150 | 98 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 12.0×1.0 | W+40 | パイプ | 丸・半月ヨコピン穴 | SUS304 | #400研磨 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
ABS樹脂パイプ使用、製品にキズが付きにくい樹脂製ローラコンベヤ。
【特長】
・ローラ径Φ40.0、ローラ間隔最小P50です
・ローラ幅（公称）は100W～600Wの50mmとびが標準です
・アルミフレーム採用
・連結金具（コンベヤ間の連結部材）は、必要時別途指示お願いします
・軸止めは、針金止めになります
【用途】
・軽軽荷重搬送用
コンベヤの設計・選定でお困りの方はこちら。
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（ステンレス標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
