樹脂製ローラコンベヤ Mシリーズ（JR-2015B）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：10 日目

ABS樹脂パイプ使用、製品にキズが付きにくいタイプのローラコンベヤ。【特長】・...

種類
ローラ
ローラ種類
ストレート
ローラ材質
樹脂
ローラ外径 (mm)
20.2
ローラ当たりの強度 (kg)
12
ローラ強度 (N/1本)
90.2::112.8
仕様
標準 / 耐水性
種類
本体
フレーム材質
アルミニウム
フレーム表面処理
アルマイト
用途
軽搬送小物用
ローラ表面処理
なし
ローラ肉厚 (mm)
1.5
機高 (mm)
31.5

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

樹脂製ローラコンベヤ Mシリーズ（JR-2015B）ローラ外径20.0mm×幅100～400mm:関連画像

製品仕様

※ 連結金具はオプションです。
※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

ローラー

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400
機幅 W+45（mm）		145	245	345	345
ローラ強度1本当り（kg）		11.5	10.7	10	9.2
コンベヤ重量目安 2,000L（kg）	25P	4.3	6.4	8.5	10.7
コンベヤ重量目安 2,000L（kg）	30P	3.8	5.7	7.5	9.4
ローラ・軸付重量目安（g）		33	55	78	100

※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様	ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	仕様
JR-2015B	JR-2015B	20.2	1.5	6.2	100～400	W+13	40	400	○	ABS	樹脂ケース入りSUSボール

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
30×15×2	アルミ	アルマイト加工	○	○	○	×	○	25・30・40	31.5

標準軸仕様

軸径（φ）×肉厚（t）公称（実寸）	軸長（mm）	形状	加工	材質	表面処理
6（5.9）×0.7	W+35	パイプ	丸・半月タテピン穴	STKM11A	三価クロムめっき

型番リスト

表示件数

型番

JR-2015B-900R-[100,200,300,400]W-[30,40,50]P-90

JR-2015B-900R-[101-199/1]W-[30,40,50]P-90

JR-2015B-900R-[201-299/1]W-[30,40,50]P-90

JR-2015B-900R-[301-399/1]W-[30,40,50]P-90

JR-2015B-[500-2000/10]L-[100,200,300,400]W-[25,30,40,50]P

JR-2015B-[500-2000/10]L-[101-199/1]W-[25,30,40,50]P

JR-2015B-[500-2000/10]L-[201-299/1]W-[25,30,40,50]P

JR-2015B-[500-2000/10]L-[301-399/1]W-[25,30,40,50]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 400	カーブ	-	30 ～ 50	900	90	1個
101 ～ 199	カーブ	-	30 ～ 50	900	90	1個
201 ～ 299	カーブ	-	30 ～ 50	900	90	1個
301 ～ 399	カーブ	-	30 ～ 50	900	90	1個
100 ～ 400	ストレート	500 ～ 2000	25 ～ 50	-	-	1個
101 ～ 199	ストレート	500 ～ 2000	25 ～ 50	-	-	1個
201 ～ 299	ストレート	500 ～ 2000	25 ～ 50	-	-	1個
301 ～ 399	ストレート	500 ～ 2000	25 ～ 50	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目
- ( - )	11日目

詳細情報

基本情報

基本情報

ABS樹脂パイプ使用、製品にキズが付きにくいタイプのローラコンベヤ。
【特長】
・ローラ径20.2mm、ローラ間隔最小P25。
・ローラ幅（公称）は100W～400Wの50mmとびが標準。
・アルミフレーム採用（30低床型フレーム）。
・フレームはアルミ製のため自重も軽量。
・軸止めは、針金止め。
・標準ローラ色はミルキーグリーン。
【用途】
・軽軽荷重搬送用・小物部品搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

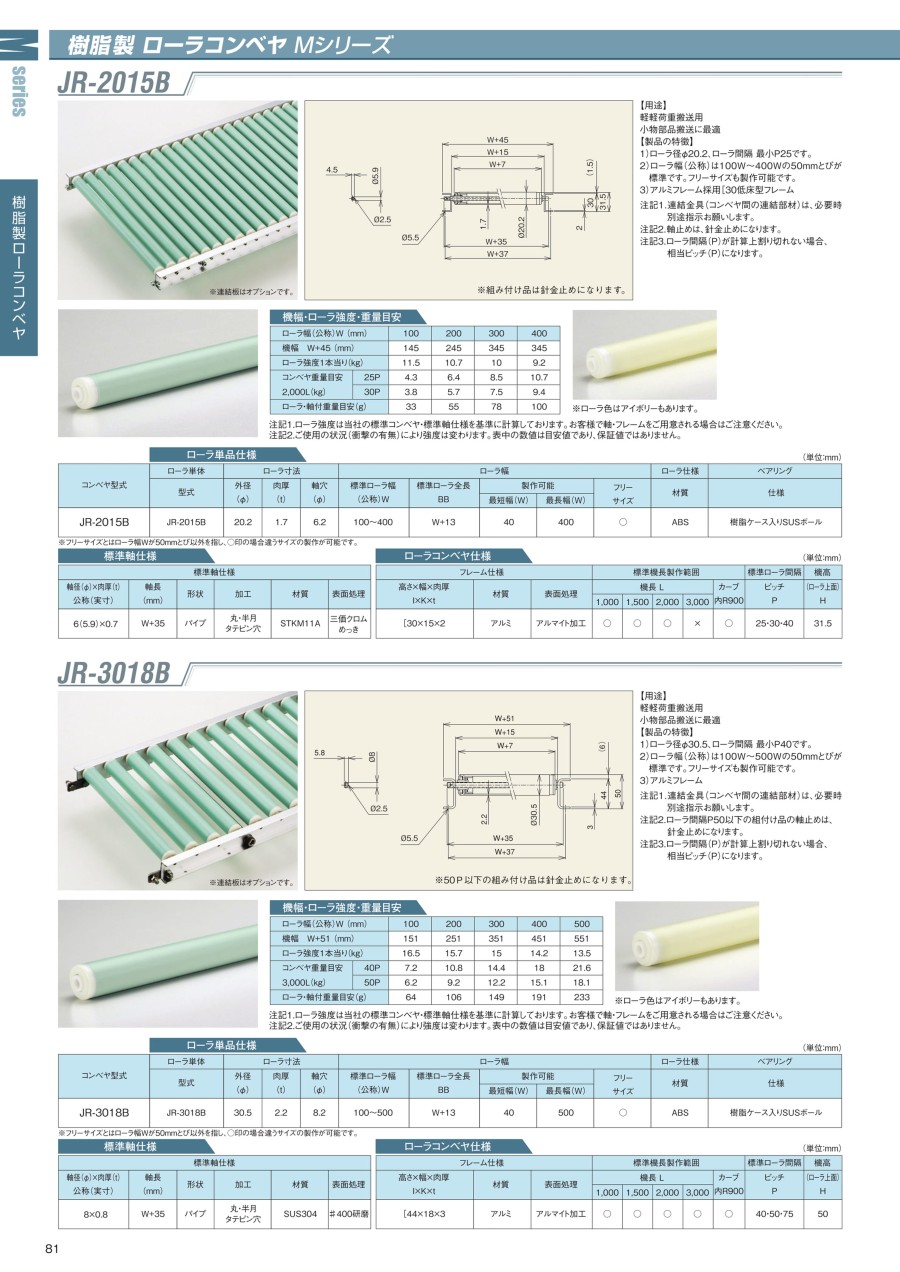

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
樹脂製ローラ（コンベヤ用ローラ） Mシリーズ（JR-2015B）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
