アルミ製ローラコンベヤ Mシリーズ（RA-2816B）
- 通常単価(税別)
- -
- 税込単価
- -
アルミパイプ使用のローラコンベヤ。【特長】・ローラ径28.6mm、ローラ間隔最...
詳細情報を確認する未確定：候補が5型番あります。
商品仕様

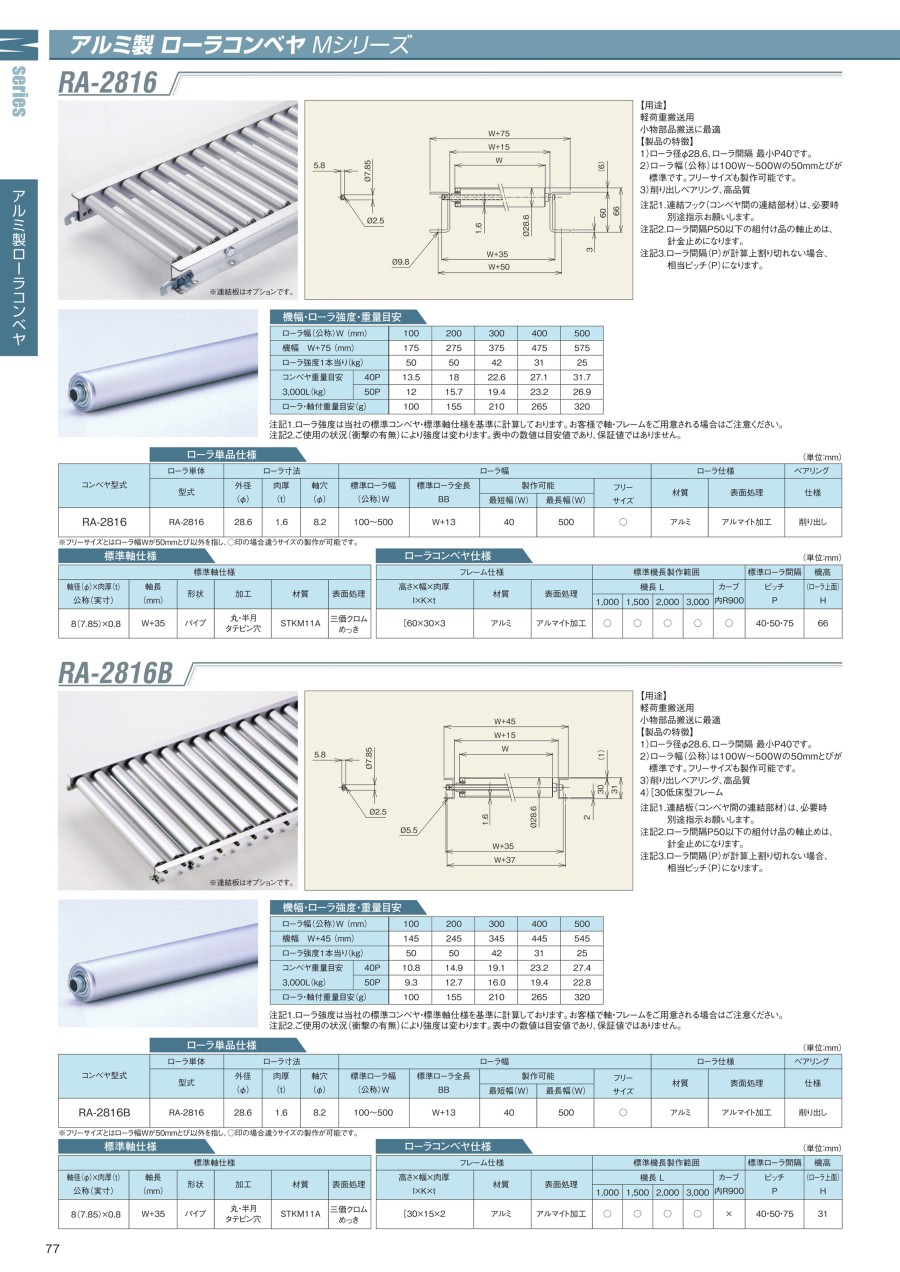

外形図
製品仕様
- ※ 連結板は必要時別途指示お願いします。
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
- ※ 連結金具はオプションです。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|
| 機幅 W+45（mm） | 145 | 245 | 345 | 445 | 545 | |
| ローラ強度1本当り（kg） | 50 | 50 | 42 | 31 | 25 | |
| コンベヤ重量目安3,000L（kg） | 40P | 10.8 | 14.9 | 19.1 | 23.2 | 27.4 |
| 50P | 9.3 | 12.7 | 16.0 | 19.4 | 22.8 | |
| ローラ・軸付重量目安（g） | 100 | 155 | 210 | 265 | 320 | |
- ※ ローラ強度はマキテックの標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | 外輪ケース | ベアリング | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RA-2816B | RA-2816 | 28.6 | 1.6 | 8.2 | 100～500 | W+13 | 40 | 500 | ○ | アルミ | アルマイト加工 | 削り出し |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長 L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 30×15×2 | アルミ | アルマイト加工 | ○ | ○ | ○ | ○ | × | 40・50・75 | 31 |
標準軸仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 8（7.85）×0.8 | W+35 | パイプ | 丸・半月 タテピン穴 | STKM11A | 三価クロムめっき |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
アルミパイプ使用のローラコンベヤ。
【特長】
・ローラ径28.6mm、ローラ間隔最小P40。
・ローラ幅（公称）は100～500Wの50mmとびが標準。
・削り出しベアリング、高品質。
・30低床型フレーム。
※ローラ間隔P50以下の組付け品の軸止めは、針金止めになります。
【用途】
・軽荷重搬送用・小物部品搬送に最適。
