スチール製 ローラコンベヤ Mシリーズ（R-5721D）
【特長】・ローラ径φ57.2、肉厚t2.1、耐衝撃性アップ、ローラ間隔最小75...
詳細情報を確認する未確定：候補が14型番あります。
商品仕様

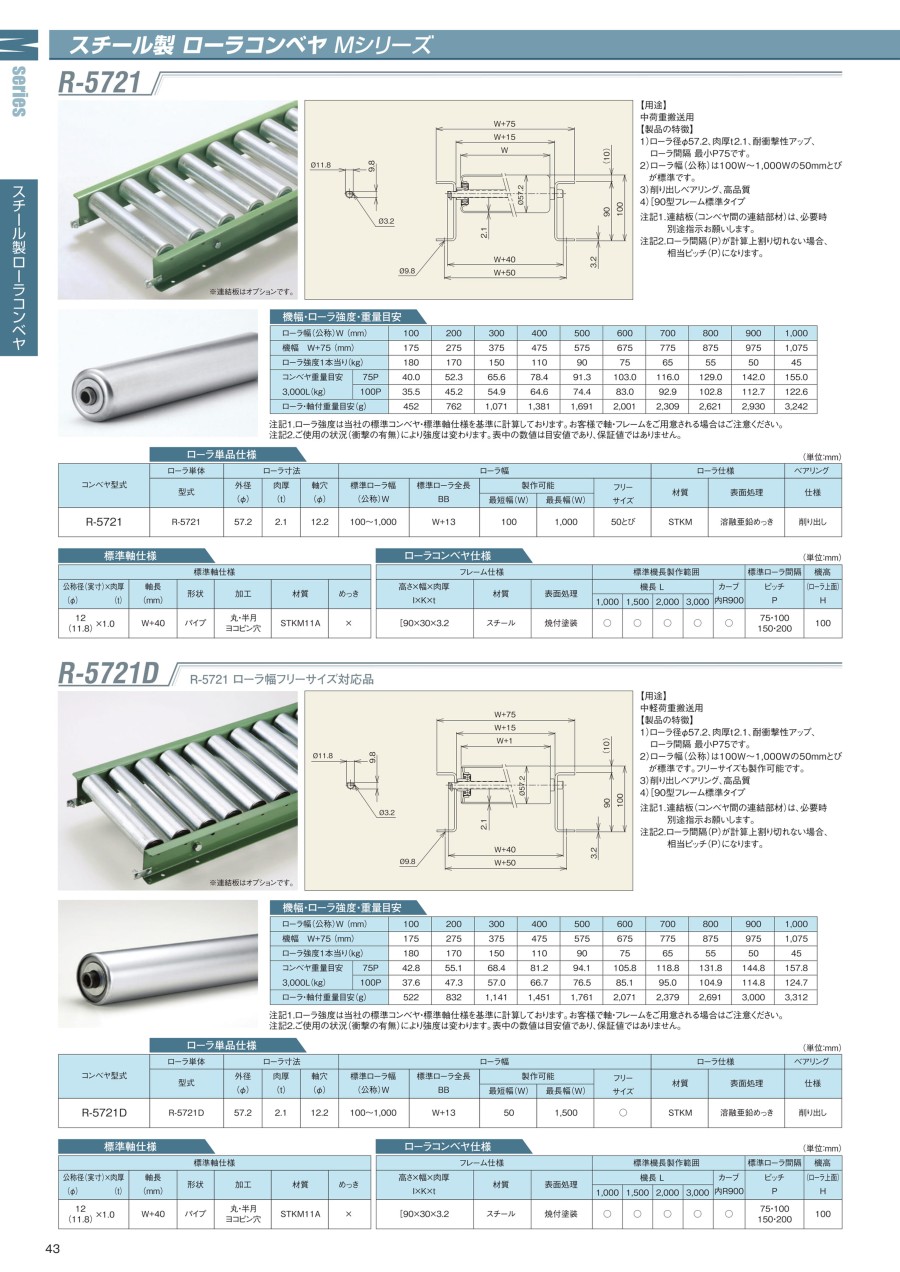

外形図
単位：mm
製品仕様
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 180 | 170 | 150 | 110 | 90 | 75 | 65 | 55 | 50 | 45 | |
| コンベヤ重量目安3,000L（kg） | 75P | 42.8 | 55.1 | 68.4 | 81.2 | 94.1 | 105.8 | 118.8 | 131.8 | 144.8 | 157.8 |
| 100P | 37.6 | 47.3 | 57.0 | 66.7 | 76.5 | 85.1 | 95.0 | 104.9 | 114.8 | 124.7 | |
| ローラ・軸付重量目安（g） | 522 | 832 | 1,141 | 1,451 | 1,761 | 2,071 | 2,379 | 2,691 | 3,000 | 3,312 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品
単位：mm
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅（W） | 最長幅（W） | |||||||||||
| R-5721D | R-5721D | 57.2 | 2.1 | 12.2 | 100～1,000 | W+13 | 50 | 1,500 | ○ | STKM | 溶融亜鉛めっき | 削り出し |
ローラコンベヤ
単位：mm
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| [90×30×3.2 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 75・100・150・200 | 100 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
【特長】
・ローラ径φ57.2、肉厚t2.1、耐衝撃性アップ、ローラ間隔最小75です。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。
・削り出しベアリング、高品質です。
・90型フレーム標準タイプです。
・ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
【用途】
・中軽荷重搬送用に最適。
コンベヤの設計・選定でお困りの方はこちら。
