スチール製ローラコンベヤ Mシリーズ（R-5721）

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：7日目～9日目

削り出しベアリング採用で静音なスチール製ローラコンベヤ Mシリーズ（R-5721）。【特長】・ローラ径...

よく一緒に見られています

マキテック

通常出荷日：5 日目～

よく一緒に見られています

マキテック

通常出荷日：8 日目～

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

スチール製ローラコンベヤ Mシリーズ（R-5721）ローラ外径57.2mm×幅100～1000mm:関連画像

製品仕様

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		180	170	150	110	90	75	65	55	50	45
コンベヤ重量目安3,000L（kg）	75P	40.0	52.3	65.6	78.4	91.3	103.0	116.0	129.0	142.0	155.0
コンベヤ重量目安3,000L（kg）	100P	35.5	45.2	54.9	64.6	74.4	83.0	92.9	102.8	112.7	122.6
ローラ・軸付重量目安（g）		452	762	1,071	1,381	1,691	2,001	2,309	2,621	2,930	3,242

※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品

単位：mm

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-5721	R-5721	57.2	2.1	12.2	100～1,000	W+13	100	1,000	50とび	STKM	溶融亜鉛めっき	削り出し

ローラコンベヤ

単位：mm

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
Ｉ×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
90×30×3.2	スチール	焼付塗装	○	○	○	○	○	75・100・150・200	100

型番リスト

表示件数

型番

R-5721-900R-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[75,100,150,200]P-90

R-5721-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[75,100,150,200]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	カーブ	-	75 ～ 200	900	90	1個
100 ～ 1000	ストレート	500 ～ 3000	75 ～ 200	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	7日目

詳細情報

基本情報

基本情報

削り出しベアリング採用で静音なスチール製ローラコンベヤ Mシリーズ（R-5721）。
【特長】
・ローラ径φ57.2（直径57.2mm）、肉厚t2.1、耐衝撃性アップ、ローラ間隔最小75。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準。
・フリーサイズ対応タイプ。
・90型フレーム標準タイプ。
・ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）。
【用途】
・中荷重搬送用に最適。

コンベヤの設計・選定でお困りの方はこちら。

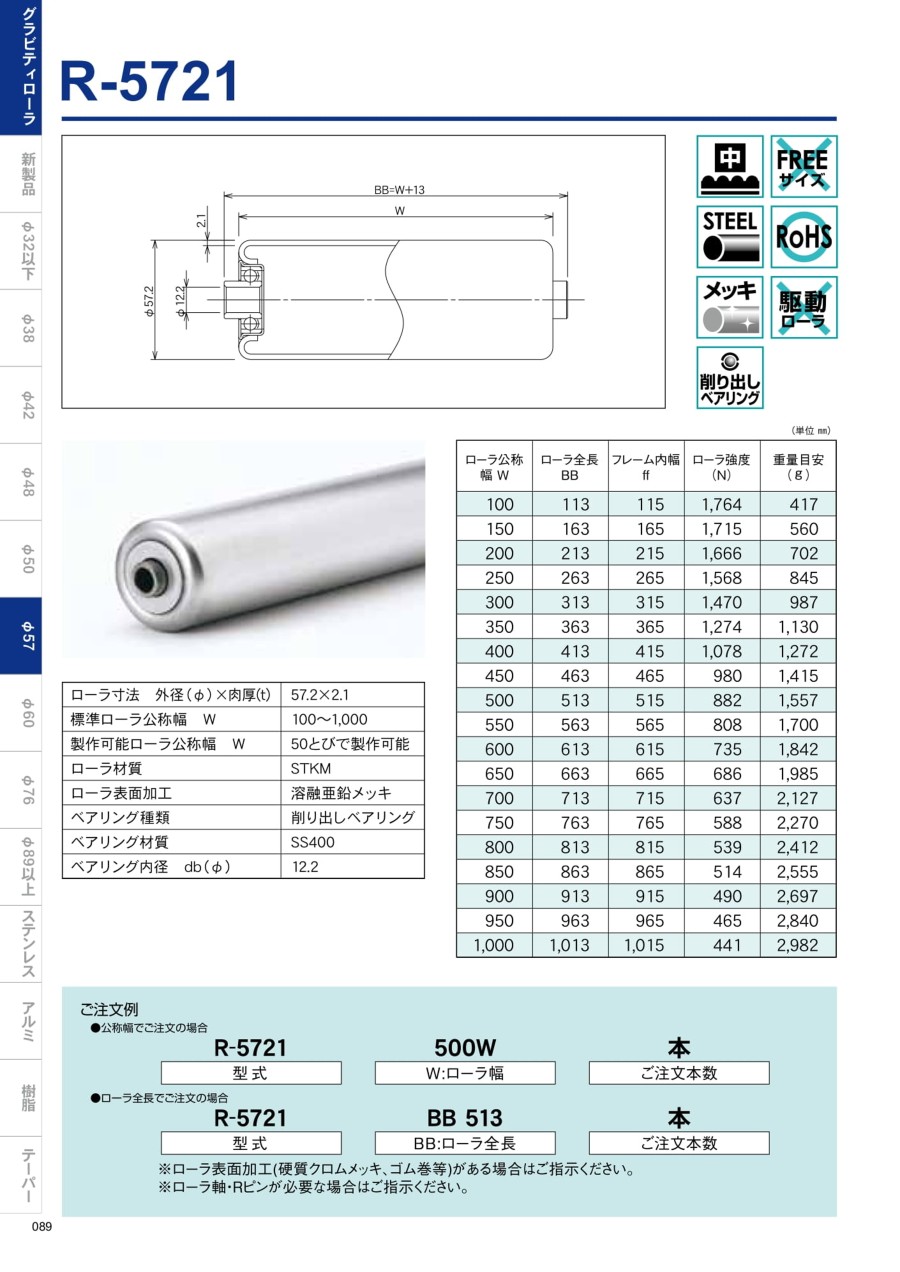

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-5721P）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
