スチール製ローラコンベヤ Mシリーズ（R-3812PD）
- 通常単価(税別)
- -
- 税込単価
- -
プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-3812PD）...
詳細情報を確認する未確定：候補が10型番あります。
商品仕様

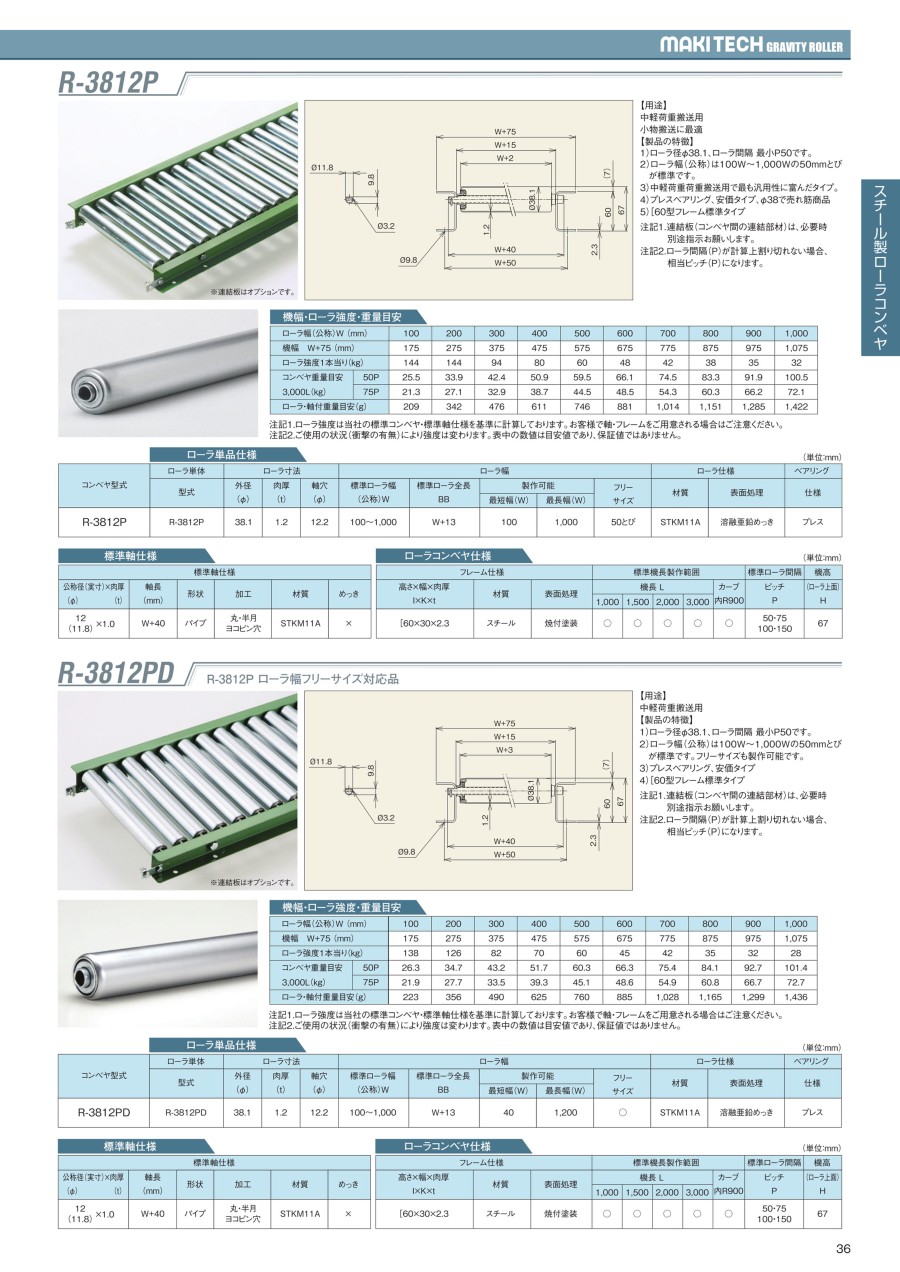

外形図
単位：mm
製品仕様
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 138 | 126 | 82 | 70 | 60 | 45 | 42 | 35 | 32 | 28 | |
| コンベヤ重量目安3,000L（kg） | 75P | 26.3 | 34.7 | 43.2 | 51.7 | 60.3 | 66.3 | 75.4 | 84.1 | 92.7 | 101.4 |
| 100P | 21.9 | 27.7 | 33.5 | 39.3 | 45.1 | 48.6 | 54.9 | 60.8 | 66.7 | 72.7 | |
| ローラ・軸付重量目安（g） | 223 | 356 | 490 | 625 | 760 | 885 | 1,028 | 1,165 | 1,299 | 1,436 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品
単位：mm
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅 （公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅（W） | 最長幅（W） | |||||||||||
| R-3812PD | R-3812PD | 38.1 | 1.2 | 12.2 | 100～1,000 | W+13 | 40 | 1,200 | ○ | STKM11A | 溶融亜鉛めっき | プレス |
ローラコンベヤ
単位：mm
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 60×30×2.3 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 50・75・100・150 | 67 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-3812PD）。
【特長】
・ローラ径φ38.1（直径38.1mm）、ローラ間隔最小P50。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準ですが、フリーサイズも製作可能。
・プレスベアリング、安価タイプ。
・60型フレーム標準タイプ。
【用途】
・中軽荷重搬送用として最適。
コンベヤの設計・選定でお困りの方はこちら。
