スチール製ローラコンベヤ Mシリーズ（R-3812PL）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目

プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-3812PL）...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
38.1
ローラ当たりの強度 (kg)
144
ローラ強度 (N/1本)
313.8::1412.2
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
1.2
機高 (mm)
47

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

スチール製ローラコンベヤ Mシリーズ（R-3812PL）ローラ外径38.1mm×幅100～1000mm:関連画像

製品仕様

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		144	144	94	80	60	48	42	38	35	32
コンベヤ重量目安3,000L（kg）	50P	23.3	31.7	40.2	48.7	57.3	63.9	72.4	81.1	89.7	98.3
コンベヤ重量目安3,000L（kg）	75P	19.1	24.9	30.7	36.5	42.3	46.3	52.2	58.1	64.0	69.9
ローラ・軸付重量目安（g）		209	342	476	611	746	881	1,014	1,151	1,285	1,422

※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品

単位：mm

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-3812PL	R-3812P	38.1	1.2	12.2	100～1,000	W+13	100	1,000	50とび	STKM11A	溶融亜鉛めっき	プレス

ローラコンベヤ

単位：mm

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
40×30×2.3	スチール	焼付塗装	○	○	○	○	○	50・75・100・150	47

型番リスト

表示件数

型番

R-3812PL-900R-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[50,75,100,150]P-90

R-3812PL-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,550,600,650,700,750,800,850,900,950,1000]W-[50,75,100,150]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	カーブ	-	50 ～ 150	900	90	1個
100 ～ 1000	ストレート	500 ～ 3000	50 ～ 150	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	5日目

詳細情報

基本情報

基本情報

プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-3812PL）。
【特長】
・ローラ径φ38.1（直径38.1mm）、ローラ間隔最小P50。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準。
・プレスベアリング、安価タイプ。
・40型フレーム低床タイプ。
【用途】
・中軽荷重搬送用として最適。

コンベヤの設計・選定でお困りの方はこちら。

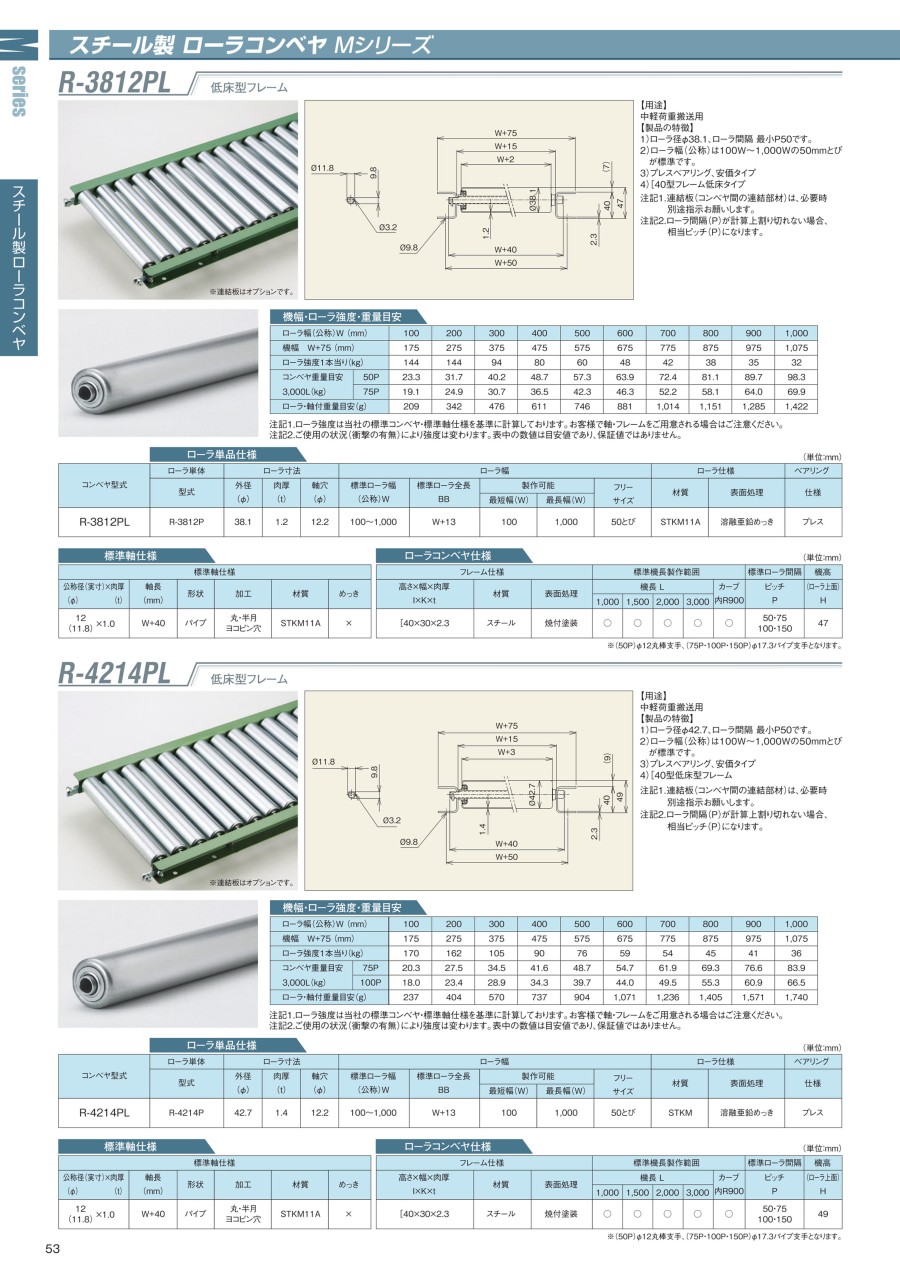

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
