マキテック

スチール製ローラコンベヤ Mシリーズ（R-1912PB）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-1912PB）...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
19.1
ローラ当たりの強度 (kg)
44
フレーム種類
ストレート
ローラ強度 (N/1本)
78.5::431.5
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
1.2
機高 (mm)
31

未確定：候補が5型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

スチール製ローラコンベヤ Mシリーズ（R-1912PB）ローラ外径19.1mm×幅100～500mm:関連画像

製品仕様

ローラ幅（公称）W（mm）		100	200	300	400	500
機幅 W+45（mm）		145	245	345	445	545
ローラ強度1本当り（kg）		44	21	14	10	8
コンベヤ重量目安1,000L（kg）	20P	6.2	9.5	12.8	16.1	19.4
コンベヤ重量目安1,000L（kg）	25P	5.4	8.1	10.8	13.4	16.1
ローラ・軸付重量目安（g）		79	140	202	264	326

※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品

単位：mm

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-1912PB	R-1912P	19.1	1.2	6.2	100～500	W+13	40	600	○	STKM12A	溶融亜鉛めっき	プレス

ローラコンベヤ

単位：mm

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
[30×15×2.3	スチール	焼付塗装	○	○	○	×	×	20・25・30	31

型番リスト

表示件数

型番

R-1912PB-[500-2000/10]L-[100,200,300,400,500]W-[20,25,30]P

R-1912PB-[500-2000/10]L-[101-199/1]W-[20,25,30]P

R-1912PB-[500-2000/10]L-[201-299/1]W-[20,25,30]P

R-1912PB-[500-2000/10]L-[301-399/1]W-[20,25,30]P

R-1912PB-[500-2000/10]L-[401-499/1]W-[20,25,30]P

ローラ幅

(mm)

機長 L

(mm)

ローラピッチ

(mm)

最小発注数量

100 ～ 500	500 ～ 2000	20 ～ 30	1個
101 ～ 199	500 ～ 2000	20 ～ 30	1個
201 ～ 299	500 ～ 2000	20 ～ 30	1個
301 ～ 399	500 ～ 2000	20 ～ 30	1個
401 ～ 499	500 ～ 2000	20 ～ 30	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

プレスベアリング採用のスチール製ローラコンベヤ Mシリーズ（R-1912PB）。
【特長】
・ローラ径φ19.1（直径19.1mm）、ローラ間隔最小P20。
・ローラ幅（公称）は100～500Wの50mmとびが標準。フリーサイズも製作可能。
・［30低床型フレーム。
【用途】
・軽軽荷重搬送用、小物部品搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

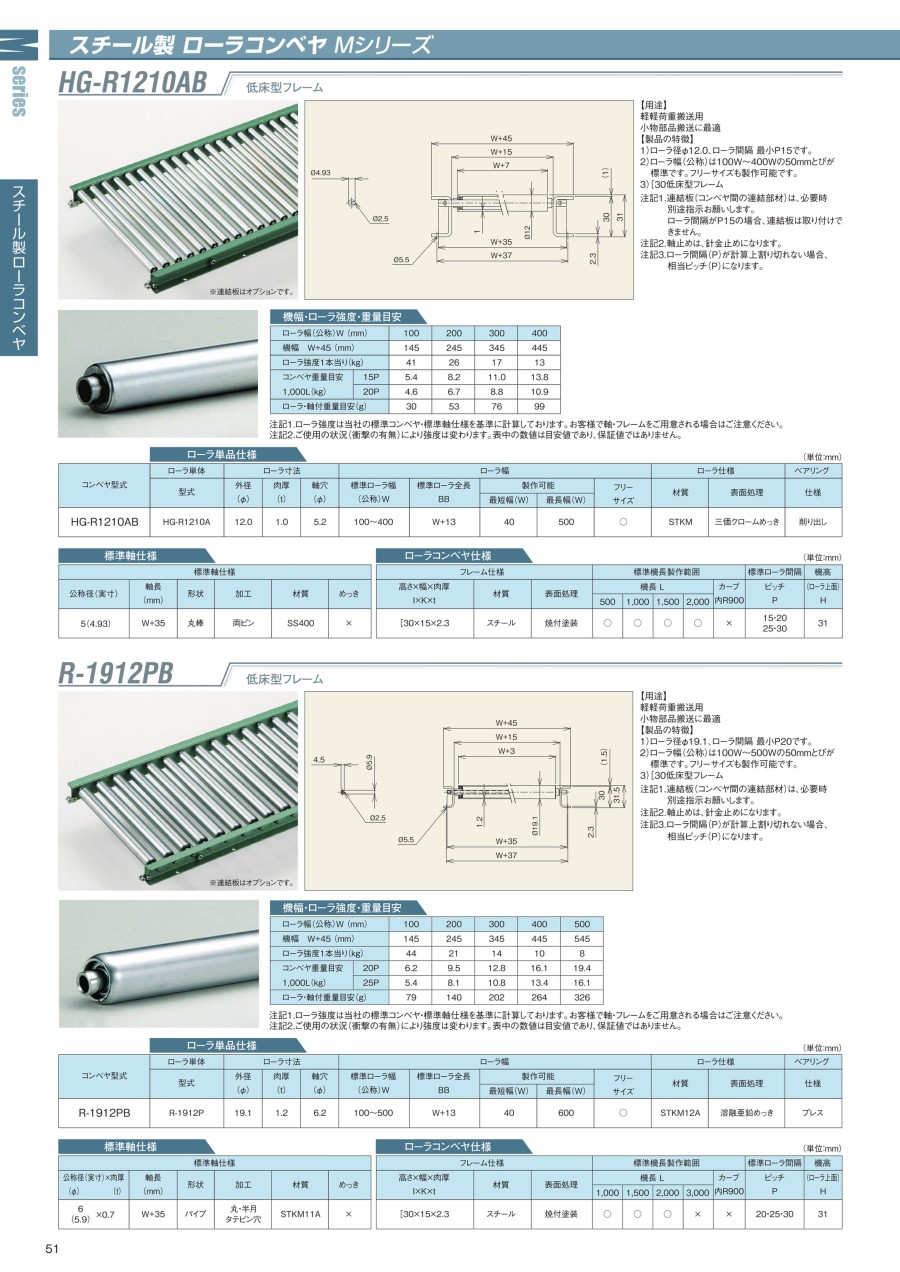

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-1912P）
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
