片山チエン

ステンレススプロケット60B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 8,687円～42,265円特別価格

税込単価: 9,556円～46,492円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
60
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が548型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

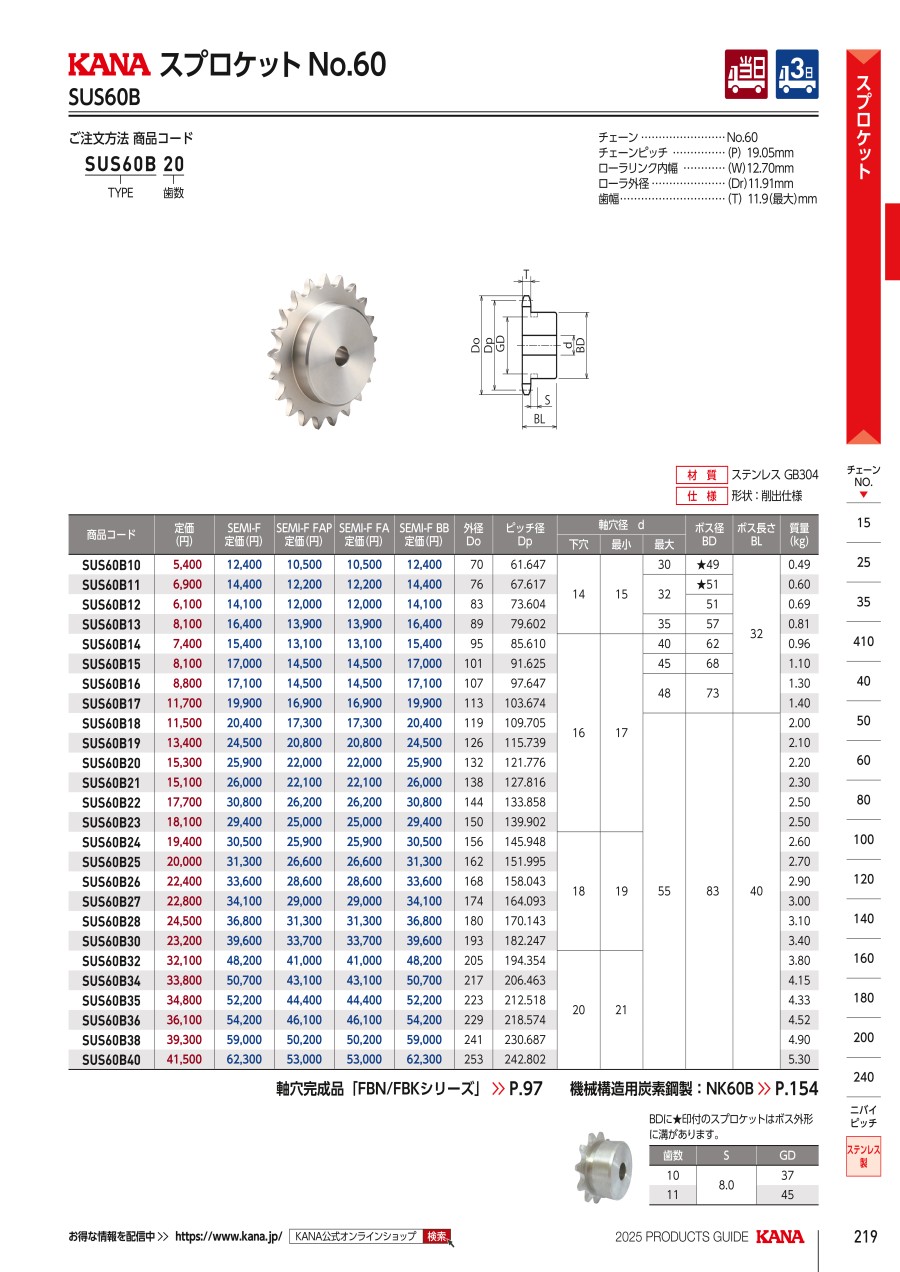

外形図

製品仕様

チェーン	No.60
チェーンピッチ	（P）19.05mm
ローラリンク内幅	（W）12.70mm
ローラ外径	（Dr）11.91mm
歯幅	（T）11.7mm
材質	ステンレス

規格表

型番	Do	Dp	軸穴径 d			BD	BL	形状	重量 kg
型番	Do	Dp	下穴	最小	最大	BD	BL	形状	重量 kg
SUS60B10	70	61.647	14	15	30	★49	32	削出仕様	0.49
SUS60B11	76	67.617	14	15	32	★51	32		0.60
SUS60B12	83	73.604	14	15	32	51	32		0.69
SUS60B13	89	79.602	14	15	35	57	32		0.81
SUS60B14	95	85.610	16	17	40	62	32		0.96
SUS60B15	101	91.625	16	17	45	68	32		1.10
SUS60B16	107	97.647	16	17	48	73	32		1.30
SUS60B17	113	103.674	16	17	48	73	32		1.40
SUS60B18	119	109.705	16	17	55	83	40		2.00
SUS60B19	126	115.739	16	17	55	83	40		2.10
SUS60B20	132	121.776	16	17	55	83	40		2.20
SUS60B21	138	127.816	16	17	55	83	40		2.30
SUS60B22	144	133.858	16	17	55	83	40		2.50
SUS60B23	150	139.902	16	17	55	83	40		2.50
SUS60B24	156	145.948	18	19	55	83	40		2.60
SUS60B25	162	151.995	18	19	55	83	40		2.70
SUS60B26	168	158.043	18	19	55	83	40		2.90
SUS60B27	174	164.093	18	19	55	83	40		3.00
SUS60B28	180	170.143	18	19	55	83	40		3.10
SUS60B30	193	182.247	18	19	55	83	40		3.40
SUS60B32	205	194.354	20	21	55	83	40	溶接仕様	3.80
SUS60B34	217	206.463	20	21	55	83	40		4.15
SUS60B35	223	212.518	20	21	55	83	40		4.33
SUS60B36	229	218.574	20	21	55	83	40		4.52
SUS60B38	241	230.687	20	21	55	83	40		4.90
SUS60B40	253	242.802	20	21	55	83	40		5.30

BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
10	8.0	37
11	8.0	45

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	15	5	2.3	M6	1個
10	16	5	2.3	M6	1個
10	17	5	2.3	M6	1個
10	18	6	2.8	M6	1個
10	21	6	2.8	M6	1個
10	23	8	3.3	M8	1個
10	26	8	3.3	M8	1個
10	27	8	3.3	M8	1個
10	29	8	3.3	M8	1個
11	15	5	2.3	M6	1個
11	16	5	2.3	M6	1個
11	17	5	2.3	M6	1個
11	18	6	2.8	M6	1個
11	21	6	2.8	M6	1個
11	23	8	3.3	M8	1個
11	26	8	3.3	M8	1個
11	27	8	3.3	M8	1個
11	29	8	3.3	M8	1個
11	31	10	3.3	M8	1個
12	15	5	2.3	M6	1個
12	16	5	2.3	M6	1個
12	17	5	2.3	M6	1個
12	21	6	2.8	M6	1個
12	23	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	29	8	3.3	M8	1個
12	31	10	3.3	M8	1個
13	15	5	2.3	M6	1個
13	16	5	2.3	M6	1個
13	17	5	2.3	M6	1個
13	18	6	2.8	M6	1個
13	21	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	31	10	3.3	M8	1個
13	33	10	3.3	M8	1個
13	34	10	3.3	M8	1個
14	18	6	2.8	M6	1個
14	21	6	2.8	M6	1個
14	23	8	3.3	M8	1個
14	26	8	3.3	M8	1個
14	27	8	3.3	M8	1個
14	29	8	3.3	M8	1個
14	31	10	3.3	M8	1個
14	33	10	3.3	M8	1個
14	34	10	3.3	M8	1個
14	36	10	3.3	M8	1個
14	37	10	3.3	M8	1個
14	39	12	3.3	M8	1個
15	17	5	2.3	M6	1個
15	21	6	2.8	M6	1個
15	23	8	3.3	M8	1個
15	26	8	3.3	M8	1個
15	27	8	3.3	M8	1個
15	29	8	3.3	M8	1個
15	31	10	3.3	M8	1個
15	33	10	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
8,687円 ( 9,556円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
10,079円 ( 11,087円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
11,317円 ( 12,449円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
10,007円 ( 11,008円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目
11,305円 ( 12,436円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
