片山チエン

ステンレススプロケット50B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 5,480円～26,330円特別価格

税込単価: 6,028円～28,963円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目～

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
50
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が464型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

・チェーン：No.50
・チェーンピッチ：（P）15.875mm
・ローラリンク内幅：（W）9.53mm
・ローラ外径：（Dr）10.16mm
・歯幅：（T）8.7mm

規格表

歯数	S	GD
10	6.4	34
11	6.4	39
12	6.4	44
13	6.4	49

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	重量 kg
SUS 50B	10	58	51.37	10	11	22	★40	25	削出仕様	0.27
	11	64	56.35	12	13	28	★45.5	25		0.33
	12	69	61.34	12	13	30	★50	25		0.41
	13	74	66.34	12	13	32	★51	25		0.46
	14	79	71.34	12	13	32	52	25		0.52
	15	84	76.35	12	13	35	57	25		0.62
	16	89	81.37	14	15	40	62	25		0.72
	17	94	86.39	14	15	45	67	25		0.83
	18	100	91.42	14	15	48	72	28		1.00
	19	105	96.45	14	15	48	73	28		1.10
	20	110	101.48	14	15	48	73	28		1.20
	21	115	106.51	14	15	48	73	28		1.20
	22	120	111.55	16	17	48	73	28		1.30
	23	125	116.58	16	17	48	73	28		1.30
	24	130	121.62	16	17	48	73	28		1.40
	25	135	126.66	16	17	48	73	28		1.50
	26	140	131.70	16	17	48	73	28		1.50
	27	145	136.74	16	17	48	73	28		1.50
	28	150	141.79	16	17	48	73	28		1.60
	30	161	151.87	16	17	48	73	28		1.80
	32	171	161.96	16	17	48	73	28		1.90
	34	181	172.05	16	17	48	73	28		2.10
	35	186	177.10	16	17	48	73	28		2.20
	36	191	182.14	19	20	55	83	35		2.85
	38	201	192.24	19	20	55	83	35		3.05
	40	211	202.33	19	20	55	83	35		3.25

注：BDに★印付のスプロケットはボス外形に溝があります。

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	11	4	1.8	M5	1個
10	12	4	1.8	M5	1個
10	13	5	2.3	M6	1個
10	14	5	2.3	M6	1個
10	21	6	2.8	M6	1個
11	13	5	2.3	M6	1個
11	14	5	2.3	M6	1個
11	21	6	2.8	M6	1個
11	23	8	3.3	M8	1個
11	26	8	3.3	M8	1個
11	27	8	3.3	M8	1個
11	28	8	3.3	M8	1個
12	13	5	2.3	M6	1個
12	14	5	2.3	M6	1個
12	21	6	2.8	M6	1個
12	23	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	29	8	3.3	M8	1個
13	13	5	2.3	M6	1個
13	21	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	31	10	3.3	M8	1個
14	13	5	2.3	M6	1個
14	21	6	2.8	M6	1個
14	23	8	3.3	M8	1個
14	26	8	3.3	M8	1個
14	27	8	3.3	M8	1個
14	29	8	3.3	M8	1個
14	31	10	3.3	M8	1個
15	13	5	2.3	M6	1個
15	21	6	2.8	M6	1個
15	23	8	3.3	M8	1個
15	26	8	3.3	M8	1個
15	27	8	3.3	M8	1個
15	29	8	3.3	M8	1個
15	31	10	3.3	M8	1個
15	33	10	3.3	M8	1個
15	34	10	3.3	M8	1個
16	21	6	2.8	M6	1個
16	23	8	3.3	M8	1個
16	26	8	3.3	M8	1個
16	27	8	3.3	M8	1個
16	29	8	3.3	M8	1個
16	31	10	3.3	M8	1個
16	33	10	3.3	M8	1個
16	34	10	3.3	M8	1個
16	36	10	3.3	M8	1個
16	37	10	3.3	M8	1個
16	39	12	3.3	M8	1個
17	21	6	2.8	M6	1個
17	23	8	3.3	M8	1個
17	26	8	3.3	M8	1個
17	27	8	3.3	M8	1個
17	29	8	3.3	M8	1個
17	31	10	3.3	M8	1個
17	33	10	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

5,480円 ( 6,028円 )	6日目
5,754円 ( 6,329円 )	6日目
5,480円 ( 6,028円 )	6日目
5,480円 ( 6,028円 )	6日目
5,480円 ( 6,028円 )	6日目
6,821円 ( 7,503円 )	6日目
6,821円 ( 7,503円 )	6日目
6,821円 ( 7,503円 )	6日目
6,821円 ( 7,503円 )	6日目
6,821円 ( 7,503円 )	6日目
6,821円 ( 7,503円 )	6日目
6,840円 ( 7,524円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
6,973円 ( 7,670円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
7,019円 ( 7,721円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
8,246円 ( 9,071円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
7,734円 ( 8,507円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,743円 ( 9,617円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目
8,730円 ( 9,603円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

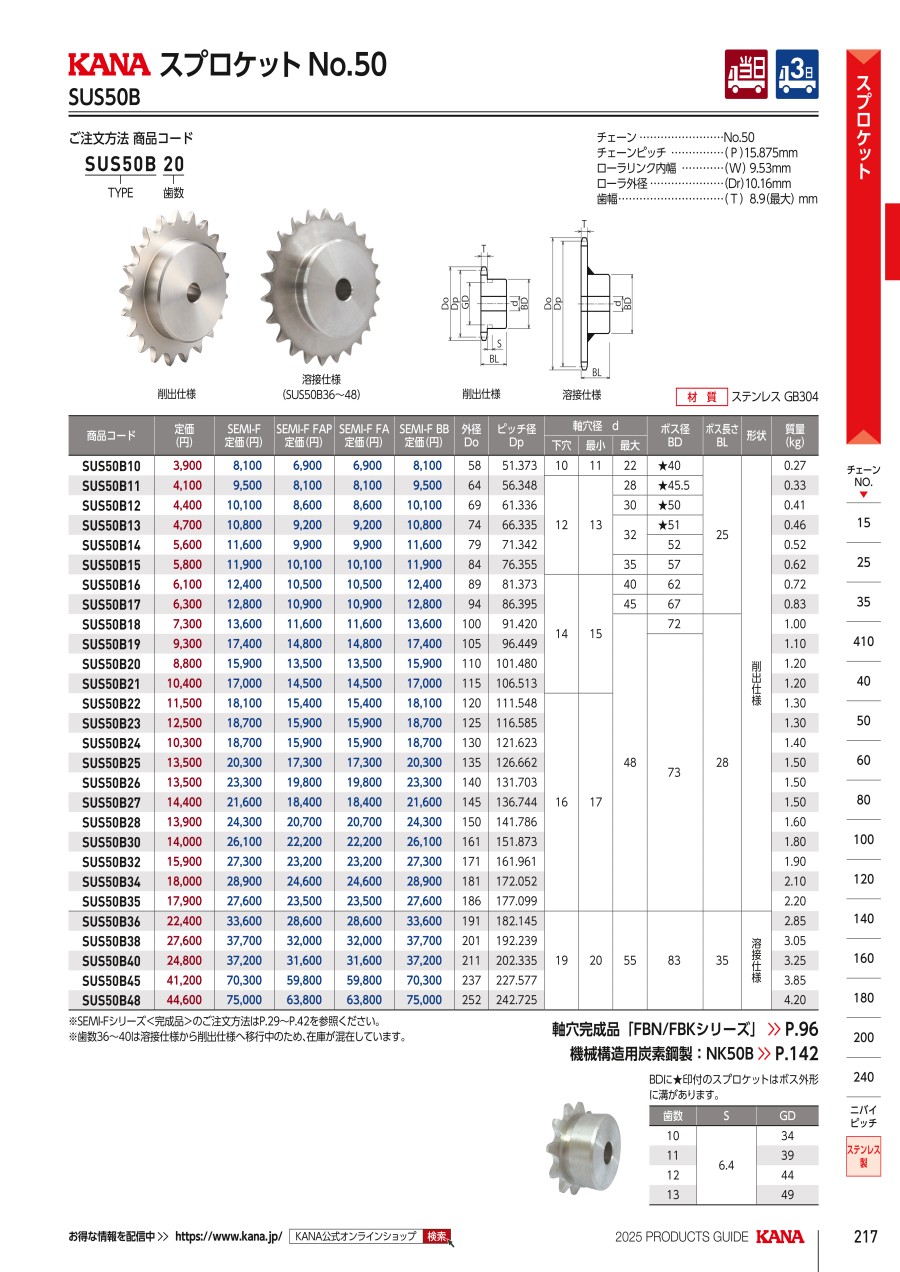

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
