片山チエン

ステンレススプロケット35B形セミFシリーズ軸穴加工済（新JISキー）

Name: ステンレススプロケット35B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501898
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 4,271円～10,219円

税込単価: 4,698円～11,241円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

ステンレススプロケット35B形

通常価格(税別)： 1,297円 (税込価格：1,427円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

SUSFBN35B ステンレスフィニッシュドボアスプロケット

通常価格(税別)： 2,298円 (税込価格：2,528円)

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
35
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
標準
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が190型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

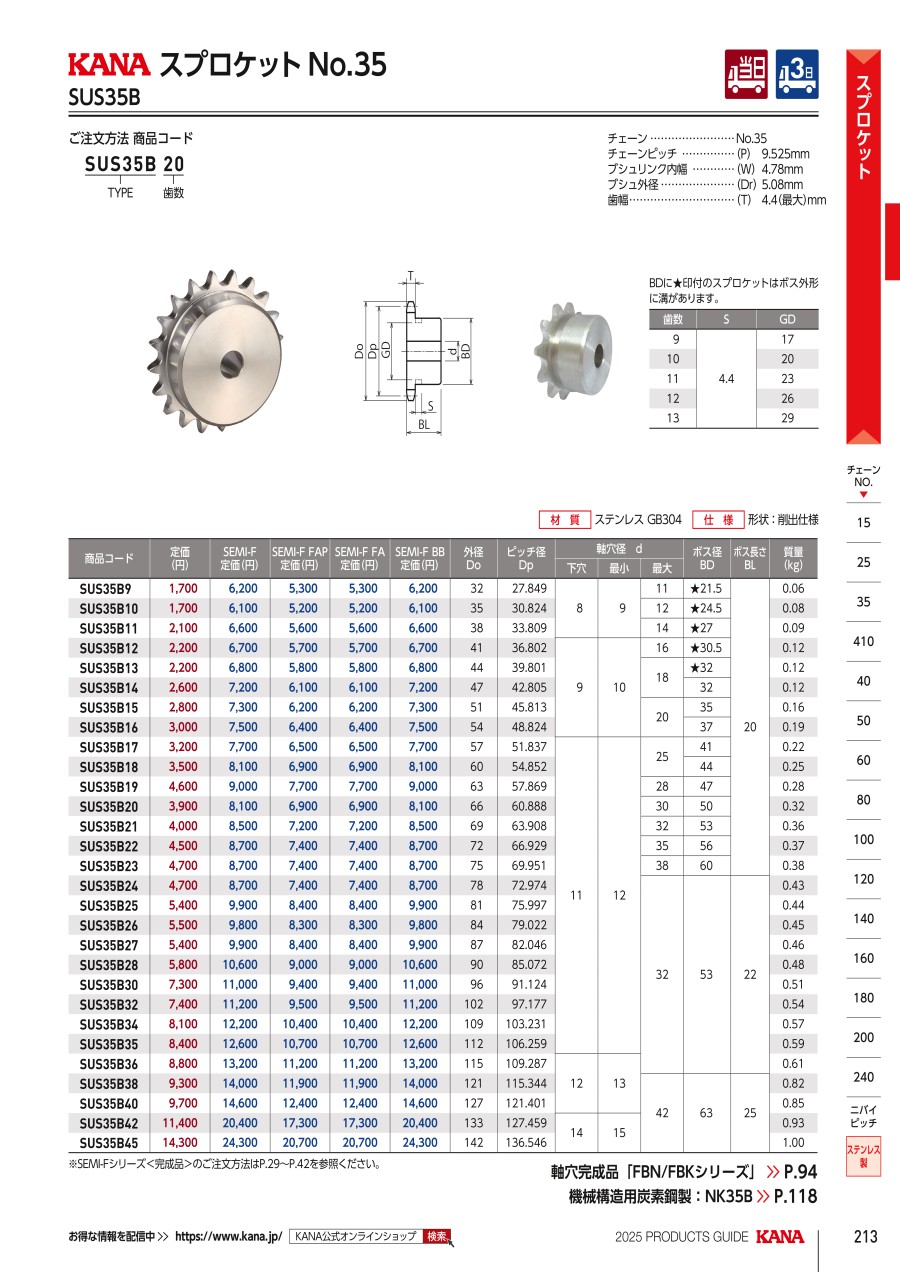

外形図

製品仕様

チェーン	No.35
チェーンピッチ	（P）9.525mm
ブッシュリンク内幅	（W）4.78mm
ブッシュ外径	（Dr）5.08mm
歯幅	（T）4.3mm
材質	ステンレス

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

注）BDに★印付のスプロケットはボス外形に溝があります。

歯数	S	GD
10	4.4	20
11	4.4	23
12	4.4	26
13	4.4	29

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	9	-	-	M4	1個
10	11	4	1.8	M5	1個
11	9	-	-	M4	1個
11	11	4	1.8	M5	1個
11	13	5	2.3	M6	1個
12	11	4	1.8	M5	1個
12	13	5	2.3	M6	1個
13	11	4	1.8	M5	1個
13	13	5	2.3	M6	1個
14	11	4	1.8	M5	1個
14	13	5	2.3	M6	1個
15	11	4	1.8	M5	1個
15	13	5	2.3	M6	1個
16	11	4	1.8	M5	1個
16	13	5	2.3	M6	1個
17	13	5	2.3	M6	1個
17	21	6	2.8	M6	1個
17	23	8	3.3	M8	1個
18	13	5	2.3	M6	1個
18	21	6	2.8	M6	1個
18	23	8	3.3	M8	1個
19	13	5	2.3	M6	1個
19	21	6	2.8	M6	1個
19	23	8	3.3	M8	1個
19	26	8	3.3	M8	1個
19	27	8	3.3	M8	1個
20	13	5	2.3	M6	1個
20	21	6	2.8	M6	1個
20	23	8	3.3	M8	1個
20	26	8	3.3	M8	1個
20	27	8	3.3	M8	1個
20	29	8	3.3	M8	1個
21	13	5	2.3	M6	1個
21	21	6	2.8	M6	1個
21	23	8	3.3	M8	1個
21	26	8	3.3	M8	1個
21	27	8	3.3	M8	1個
21	29	8	3.3	M8	1個
21	31	10	3.3	M8	1個
22	13	5	2.3	M6	1個
22	21	6	2.8	M6	1個
22	23	8	3.3	M8	1個
22	26	8	3.3	M8	1個
22	27	8	3.3	M8	1個
22	29	8	3.3	M8	1個
22	31	10	3.3	M8	1個
22	33	10	3.3	M8	1個
22	34	10	3.3	M8	1個
22	35	10	3.3	M8	1個
23	13	5	2.3	M6	1個
23	21	6	2.8	M6	1個
23	23	8	3.3	M8	1個
23	26	8	3.3	M8	1個
23	27	8	3.3	M8	1個
23	29	8	3.3	M8	1個
23	31	10	3.3	M8	1個
23	33	10	3.3	M8	1個
23	34	10	3.3	M8	1個
23	35	10	3.3	M8	1個
23	36	10	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

4,271円 ( 4,698円 )	6日目
4,271円 ( 4,698円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,619円 ( 5,081円 )	6日目
4,689円 ( 5,158円 )	6日目
4,689円 ( 5,158円 )	6日目
4,759円 ( 5,235円 )	6日目
4,759円 ( 5,235円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,249円 ( 5,774円 )	6日目
5,249円 ( 5,774円 )	6日目
5,389円 ( 5,928円 )	6日目
5,389円 ( 5,928円 )	6日目
5,389円 ( 5,928円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
6,299円 ( 6,929円 )	6日目
6,299円 ( 6,929円 )	6日目
6,299円 ( 6,929円 )	6日目
6,299円 ( 6,929円 )	6日目
6,299円 ( 6,929円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,669円 ( 6,236円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
5,949円 ( 6,544円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目
6,089円 ( 6,698円 )	6日目

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
