片山チエン

2062ニバイピッチスプロケット Rローラ用B形軸穴加工済

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 18,781円～24,761円特別価格

税込単価: 20,659円～27,237円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準2052ニバイピッチスプロケット Rローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準2060ニバイピッチスプロケット Sローラ用B形セミFシリーズ軸穴加工済（新JISキー）

通常出荷日：6 日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2062H
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
ニバイピッチ
ローラ形式
Rローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が106型番あります。

商品情報
型番リスト
詳細情報

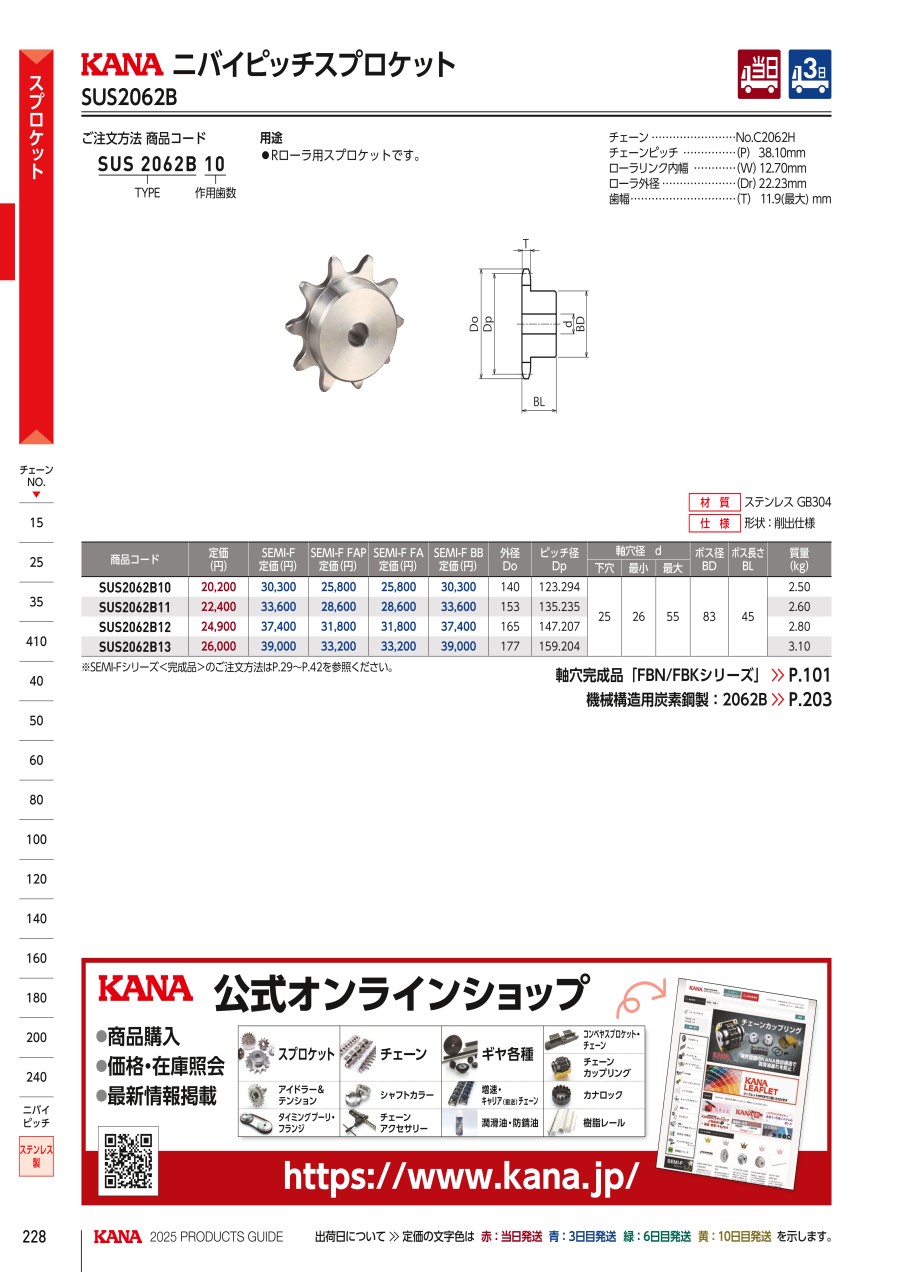

カタログ

商品情報

外形図

製品仕様

チェーン：No.C2062H
チェーンピッチ：（P）38.10mm
ローラリンク内幅：（W）12.70mm
ローラ外径：（Dr）22.23mm
歯幅：（T）11.7mm

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	24	8	3.3	M8	1個
10	25	8	3.3	M8	1個
10	26	8	3.3	M8	1個
10	27	8	3.3	M8	1個
10	28	8	3.3	M8	1個
10	29	8	3.3	M8	1個
10	31	10	3.3	M8	1個
10	32	10	3.3	M8	1個
10	33	10	3.3	M8	1個
10	34	10	3.3	M8	1個
10	36	10	3.3	M8	1個
10	37	10	3.3	M8	1個
10	38	10	3.3	M8	1個
10	39	12	3.3	M8	1個
10	41	12	3.3	M8	1個
10	42	12	3.3	M8	1個
10	43	12	3.3	M8	1個
10	44	12	3.3	M8	1個
10	46	14	3.8	M10	1個
10	47	14	3.8	M10	1個
10	48	14	3.8	M10	1個
10	49	14	3.8	M10	1個
10	50	14	3.8	M10	1個
10	51	16	4.3	M12	1個
10	52	16	4.3	M12	1個
10	53	16	4.3	M12	1個
10	54	16	4.3	M12	1個
10	55	16	4.3	M12	1個
11	26	8	3.3	M8	1個
11	27	8	3.3	M8	1個
11	28	8	3.3	M8	1個
11	29	8	3.3	M8	1個
11	31	10	3.3	M8	1個
11	32	10	3.3	M8	1個
11	33	10	3.3	M8	1個
11	34	10	3.3	M8	1個
11	36	10	3.3	M8	1個
11	37	10	3.3	M8	1個
11	38	10	3.3	M8	1個
11	39	12	3.3	M8	1個
11	41	12	3.3	M8	1個
11	42	12	3.3	M8	1個
11	43	12	3.3	M8	1個
11	44	12	3.3	M8	1個
11	46	14	3.8	M10	1個
11	47	14	3.8	M10	1個
11	48	14	3.8	M10	1個
11	49	14	3.8	M10	1個
11	50	14	3.8	M10	1個
11	51	16	4.3	M12	1個
11	52	16	4.3	M12	1個
11	53	16	4.3	M12	1個
11	54	16	4.3	M12	1個
11	55	16	4.3	M12	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	28	8	3.3	M8	1個
12	29	8	3.3	M8	1個
12	31	10	3.3	M8	1個
12	32	10	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
20,906円18,815円 ( 20,697円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
18,781円 ( 20,659円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目
23,556円21,200円 ( 23,320円 )	6日目

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
