標準2102ニバイピッチスプロケット Rローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

カタログ |

通常単価(税別): 19,084円～22,460円

税込単価: 20,992円～24,706円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準2052ニバイピッチスプロケット Rローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

通常出荷日：6 日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2102H
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
ニバイピッチ
ローラ形式
Rローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
ニバイピッチ

未確定：候補が130型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

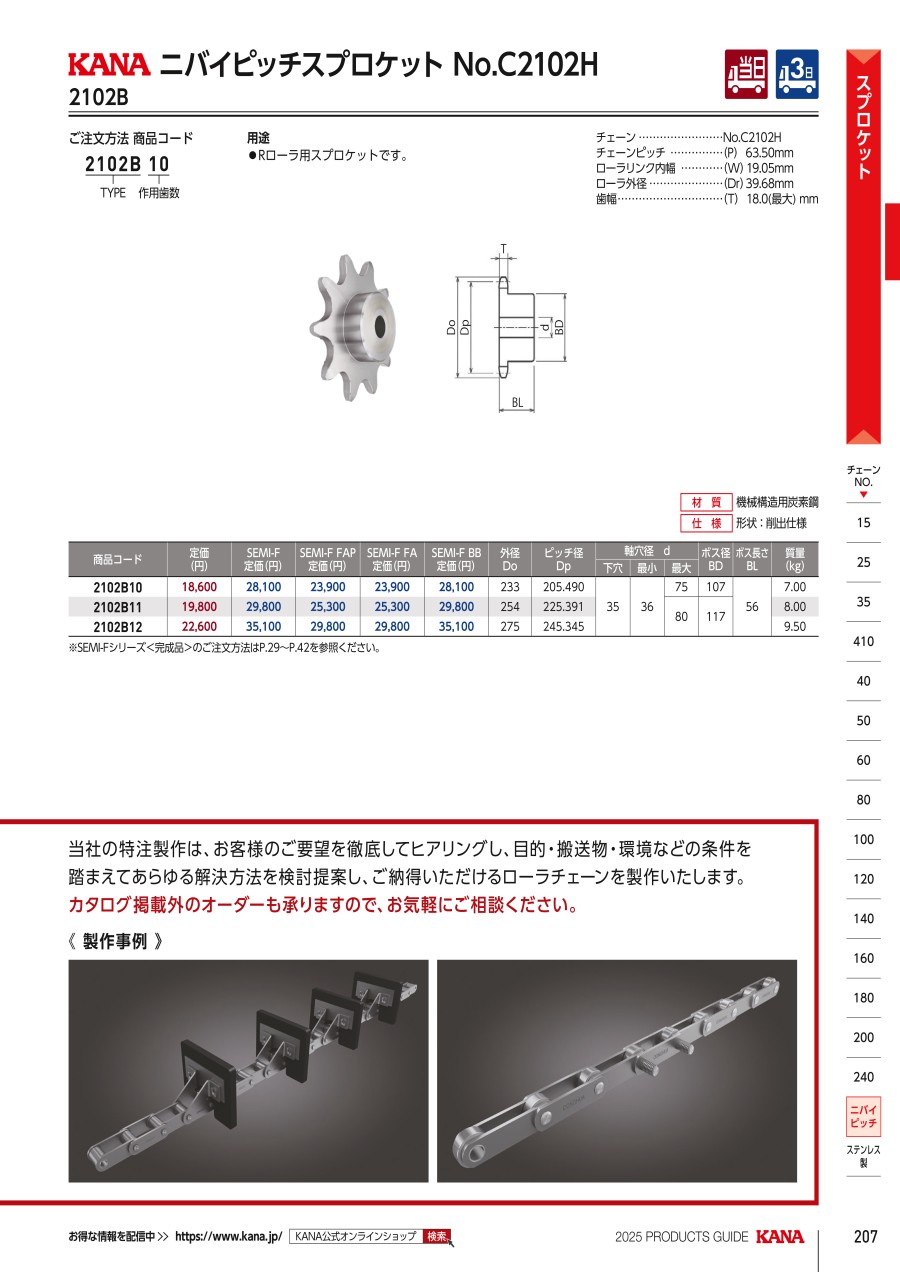

外形図

製品仕様

チェーン：No.C2102H
チェーンピッチ：（P）63.50mm
ローラリンク内幅：（W）19.05mm
ローラ外径：（Dr）39.68mm
歯幅：（T）17.6mm
材質：機械構造用炭素鋼

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	36	10	3.3	M8	1個
10	37	10	3.3	M8	1個
10	38	10	3.3	M8	1個
10	39	12	3.3	M8	1個
10	40	12	3.3	M8	1個
10	41	12	3.3	M8	1個
10	42	12	3.3	M8	1個
10	43	12	3.3	M8	1個
10	44	12	3.3	M8	1個
10	45	14	3.8	M10	1個
10	46	14	3.8	M10	1個
10	47	14	3.8	M10	1個
10	48	14	3.8	M10	1個
10	49	14	3.8	M10	1個
10	50	14	3.8	M10	1個
10	51	16	4.3	M12	1個
10	52	16	4.3	M12	1個
10	53	16	4.3	M12	1個
10	54	16	4.3	M12	1個
10	55	16	4.3	M12	1個
10	56	16	4.3	M12	1個
10	57	16	4.3	M12	1個
10	58	16	4.3	M12	1個
10	59	18	4.4	M12	1個
10	60	18	4.4	M12	1個
10	61	18	4.4	M12	1個
10	62	18	4.4	M12	1個
10	63	18	4.4	M12	1個
10	64	18	4.4	M12	1個
10	65	18	4.4	M12	1個
10	66	20	4.9	M16	1個
10	67	20	4.9	M16	1個
10	68	20	4.9	M16	1個
10	69	20	4.9	M16	1個
10	70	20	4.9	M16	1個
10	71	20	4.9	M16	1個
10	72	20	4.9	M16	1個
10	73	20	4.9	M16	1個
10	74	20	4.9	M16	1個
10	75	20	4.9	M16	1個
11	36	10	3.3	M8	1個
11	37	10	3.3	M8	1個
11	38	10	3.3	M8	1個
11	39	12	3.3	M8	1個
11	40	12	3.3	M8	1個
11	41	12	3.3	M8	1個
11	42	12	3.3	M8	1個
11	43	12	3.3	M8	1個
11	44	12	3.3	M8	1個
11	45	14	3.8	M10	1個
11	46	14	3.8	M10	1個
11	47	14	3.8	M10	1個
11	48	14	3.8	M10	1個
11	49	14	3.8	M10	1個
11	50	14	3.8	M10	1個
11	51	16	4.3	M12	1個
11	52	16	4.3	M12	1個
11	53	16	4.3	M12	1個
11	54	16	4.3	M12	1個
11	55	16	4.3	M12	1個

通常単価(税別) (税込単価)	通常出荷日

19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
19,084円 ( 20,992円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目
20,259円 ( 22,285円 )	6日目

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。
