片山チエン

標準2082ニバイピッチスプロケット Rローラ用B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 10,036円～77,546円特別価格

税込単価: 11,040円～85,301円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目～

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2082H
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
ニバイピッチ
ローラ形式
Rローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
ニバイピッチ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が840型番あります。

商品情報
型番リスト
詳細情報

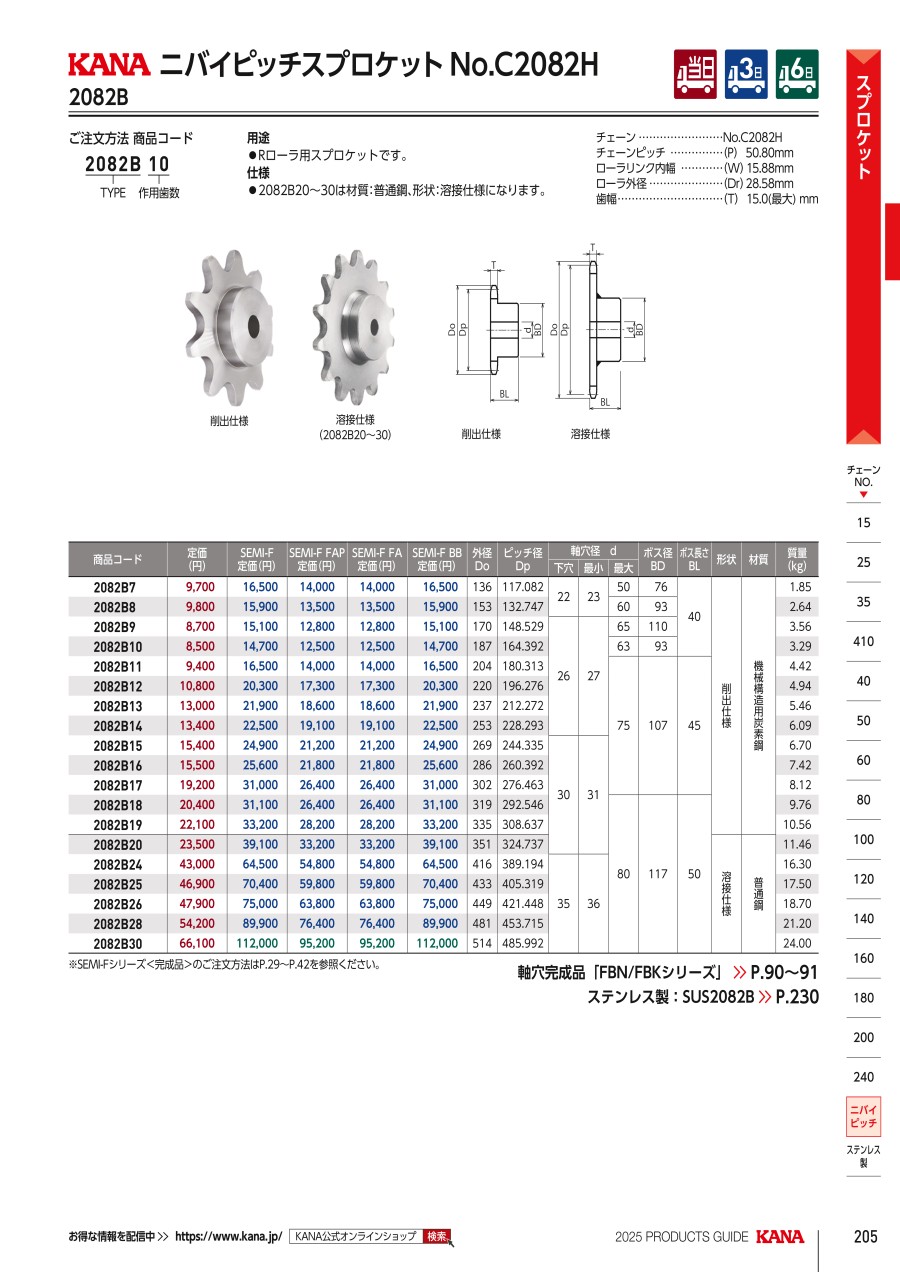

カタログ

商品情報

外形図

製品仕様

チェーン：No.C2082H
チェーンピッチ：（P）50.80mm
ローラリンク内幅：（W）15.88mm
ローラ外径：（Dr）28.58mm
歯幅：（T）14.6mm

KANAマシンキーを併せてご利用ください。

規格表

標準2082ニバイピッチスプロケット Rローラ用B形セミFシリーズ軸穴加工済（新JISキー）製品仕様2

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

7	23	8	3.3	M8	1個
7	24	8	3.3	M8	1個
7	25	8	3.3	M8	1個
7	26	8	3.3	M8	1個
7	27	8	3.3	M8	1個
7	28	8	3.3	M8	1個
7	29	8	3.3	M8	1個
7	30	8	3.3	M8	1個
7	31	10	3.3	M8	1個
7	32	10	3.3	M8	1個
7	33	10	3.3	M8	1個
7	34	10	3.3	M8	1個
7	35	10	3.3	M8	1個
7	36	10	3.3	M8	1個
7	37	10	3.3	M8	1個
7	38	10	3.3	M8	1個
7	39	12	3.3	M8	1個
7	40	12	3.3	M8	1個
7	41	12	3.3	M8	1個
7	42	12	3.3	M8	1個
7	43	12	3.3	M8	1個
7	44	12	3.3	M8	1個
7	45	14	3.8	M10	1個
7	46	14	3.8	M10	1個
7	47	14	3.8	M10	1個
7	48	14	3.8	M10	1個
7	49	14	3.8	M10	1個
7	50	14	3.8	M10	1個
8	23	8	3.3	M8	1個
8	24	8	3.3	M8	1個
8	25	8	3.3	M8	1個
8	26	8	3.3	M8	1個
8	27	8	3.3	M8	1個
8	28	8	3.3	M8	1個
8	29	8	3.3	M8	1個
8	30	8	3.3	M8	1個
8	31	10	3.3	M8	1個
8	32	10	3.3	M8	1個
8	33	10	3.3	M8	1個
8	34	10	3.3	M8	1個
8	35	10	3.3	M8	1個
8	36	10	3.3	M8	1個
8	37	10	3.3	M8	1個
8	38	10	3.3	M8	1個
8	39	12	3.3	M8	1個
8	40	12	3.3	M8	1個
8	41	12	3.3	M8	1個
8	42	12	3.3	M8	1個
8	43	12	3.3	M8	1個
8	44	12	3.3	M8	1個
8	45	14	3.8	M10	1個
8	46	14	3.8	M10	1個
8	47	14	3.8	M10	1個
8	48	14	3.8	M10	1個
8	49	14	3.8	M10	1個
8	50	14	3.8	M10	1個
8	51	16	4.3	M12	1個
8	52	16	4.3	M12	1個
8	53	16	4.3	M12	1個
8	54	16	4.3	M12	1個

通常単価(税別) (税込単価)	通常出荷日

11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,149円 ( 12,264円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,219円 ( 12,341円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目
11,247円 ( 12,372円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
