出荷日
- すべて
- 6日以内

片山チエン

標準2052ニバイピッチスプロケット Rローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 3,919円～15,165円特別価格

税込単価: 4,311円～16,682円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2052
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
ニバイピッチ
ローラ形式
Rローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
ニバイピッチ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が594型番あります。

商品情報
型番リスト
詳細情報

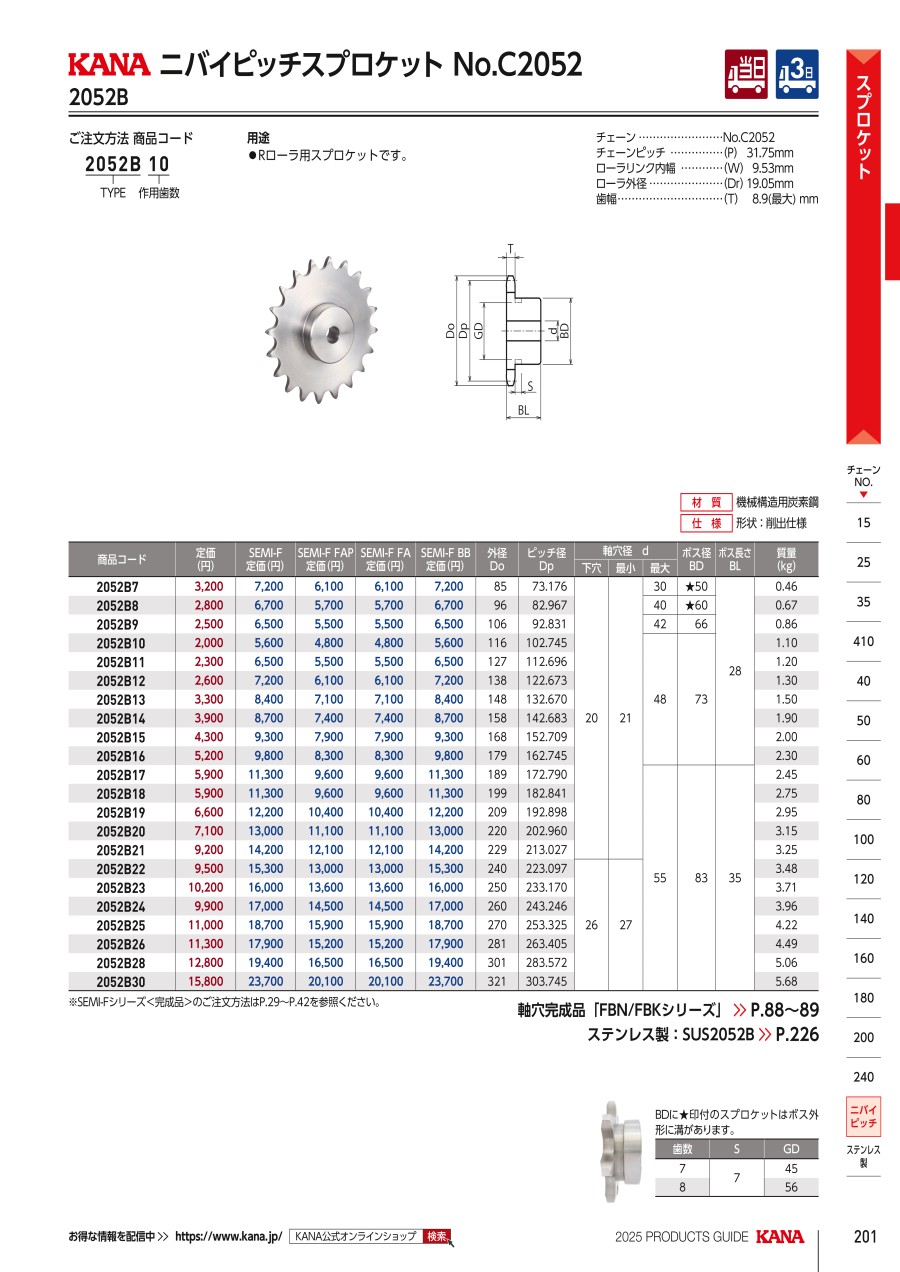

カタログ

商品情報

外形図

製品仕様

チェーン：No.C2052
チェーンピッチ：（P）31.75mm
ローラリンク内幅：（W）9.53mm
ローラ外径：（Dr）19.05mm
歯幅：（T）8.7mm

規格表

BDに★印付のスプロケットはボス外径に溝があります。

歯数	S	GD
7	7	45
8	7	56

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

7	21	6	2.8	M6	1個
7	22	6	2.8	M6	1個
7	23	8	3.3	M8	1個
7	24	8	3.3	M8	1個
7	25	8	3.3	M8	1個
7	26	8	3.3	M8	1個
7	27	8	3.3	M8	1個
7	28	8	3.3	M8	1個
7	29	8	3.3	M8	1個
7	30	8	3.3	M8	1個
8	21	6	2.8	M6	1個
8	22	6	2.8	M6	1個
8	23	8	3.3	M8	1個
8	24	8	3.3	M8	1個
8	25	8	3.3	M8	1個
8	26	8	3.3	M8	1個
8	27	8	3.3	M8	1個
8	28	8	3.3	M8	1個
8	29	8	3.3	M8	1個
8	30	8	3.3	M8	1個
8	31	10	3.3	M8	1個
8	32	10	3.3	M8	1個
8	33	10	3.3	M8	1個
8	34	10	3.3	M8	1個
8	35	10	3.3	M8	1個
8	36	10	3.3	M8	1個
8	37	10	3.3	M8	1個
8	38	10	3.3	M8	1個
8	39	12	3.3	M8	1個
8	40	12	3.3	M8	1個
9	21	6	2.8	M6	1個
9	22	6	2.8	M6	1個
9	23	8	3.3	M8	1個
9	24	8	3.3	M8	1個
9	25	8	3.3	M8	1個
9	26	8	3.3	M8	1個
9	27	8	3.3	M8	1個
9	28	8	3.3	M8	1個
9	29	8	3.3	M8	1個
9	30	8	3.3	M8	1個
9	31	10	3.3	M8	1個
9	32	10	3.3	M8	1個
9	33	10	3.3	M8	1個
9	34	10	3.3	M8	1個
9	35	10	3.3	M8	1個
9	36	10	3.3	M8	1個
9	37	10	3.3	M8	1個
9	38	10	3.3	M8	1個
9	39	12	3.3	M8	1個
9	40	12	3.3	M8	1個
9	41	12	3.3	M8	1個
9	42	12	3.3	M8	1個
10	21	6	2.8	M6	1個
10	22	6	2.8	M6	1個
10	23	8	3.3	M8	1個
10	24	8	3.3	M8	1個
10	26	8	3.3	M8	1個
10	27	8	3.3	M8	1個
10	28	8	3.3	M8	1個
10	29	8	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
5,039円 ( 5,543円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
4,549円 ( 5,004円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目

...

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
