片山チエン

2040ニバイピッチスプロケット Sローラ用B形軸穴加工済

カタログ |

通常単価(税別): 8,119円～10,113円

税込単価: 8,931円～11,124円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2040
列数
1
種類
軸穴加工タイプ
材質
ステンレス
チェーンタイプ
ニバイピッチ
ローラ形式
Sローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
特殊用途

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が102型番あります。

商品情報
型番リスト
詳細情報

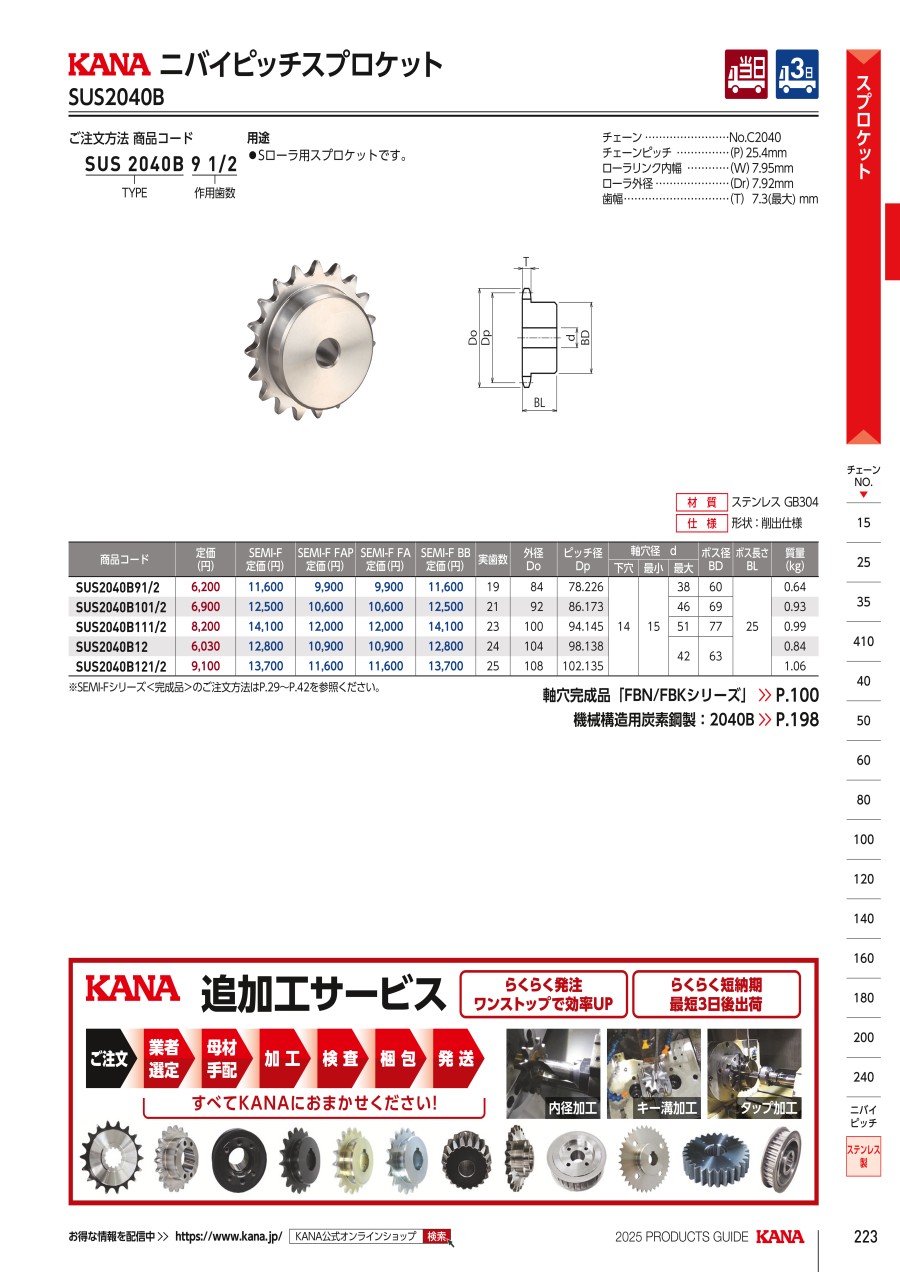

カタログ

商品情報

外形図

製品仕様

チェーン	No.C2040
チェーンピッチ	（P）25.4mm
ローラリンク内幅	（W）7.95mm
ローラ外径	（Dr）7.92mm
歯幅	（T）7.2mm

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

19	15	5	2.3	M6	1個
19	16	5	2.3	M6	1個
19	17	5	2.3	M6	1個
19	18	6	2.8	M6	1個
19	19	6	2.8	M6	1個
19	21	6	2.8	M6	1個
19	22	6	2.8	M6	1個
19	23	8	3.3	M8	1個
19	24	8	3.3	M8	1個
19	26	8	3.3	M8	1個
19	27	8	3.3	M8	1個
19	28	8	3.3	M8	1個
19	29	8	3.3	M8	1個
19	31	10	3.3	M8	1個
19	32	10	3.3	M8	1個
19	33	10	3.3	M8	1個
19	34	10	3.3	M8	1個
19	36	10	3.3	M8	1個
19	37	10	3.3	M8	1個
19	38	10	3.3	M8	1個
21	15	5	2.3	M6	1個
21	16	5	2.3	M6	1個
21	17	5	2.3	M6	1個
21	18	6	2.8	M6	1個
21	19	6	2.8	M6	1個
21	21	6	2.8	M6	1個
21	22	6	2.8	M6	1個
21	23	8	3.3	M8	1個
21	24	8	3.3	M8	1個
21	26	8	3.3	M8	1個
21	27	8	3.3	M8	1個
21	28	8	3.3	M8	1個
21	29	8	3.3	M8	1個
21	31	10	3.3	M8	1個
21	32	10	3.3	M8	1個
21	33	10	3.3	M8	1個
21	34	10	3.3	M8	1個
21	36	10	3.3	M8	1個
21	37	10	3.3	M8	1個
21	38	10	3.3	M8	1個
21	39	12	3.3	M8	1個
21	41	12	3.3	M8	1個
21	42	12	3.3	M8	1個
21	43	12	3.3	M8	1個
21	44	12	3.3	M8	1個
21	45	14	3.8	M10	1個
21	46	14	3.8	M10	1個
23	15	5	2.3	M6	1個
23	16	5	2.3	M6	1個
23	17	5	2.3	M6	1個
23	18	6	2.8	M6	1個
23	19	6	2.8	M6	1個
23	21	6	2.8	M6	1個
23	22	6	2.8	M6	1個
23	23	8	3.3	M8	1個
23	24	8	3.3	M8	1個
23	26	8	3.3	M8	1個
23	27	8	3.3	M8	1個
23	28	8	3.3	M8	1個
23	29	8	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,119円 ( 8,931円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
8,979円 ( 9,877円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,099円 ( 11,109円 )	6日目
10,113円 ( 11,124円 )	6日目
10,113円 ( 11,124円 )	6日目
10,113円 ( 11,124円 )	6日目
10,113円 ( 11,124円 )	6日目

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
