メカニカル部品技術窓口

絞り込み条件

未確定：候補が354型番あります。

歯数(T)
~mm
- 13
- 15
- 17
- 19
- 21
- 23
- 25
軸穴径ｄ(mm)
~mm
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
キー溝巾 b(mm)
~mm
- 6
- 8
- 10
- 12
- 14
- 16
- 18
- 20
- 22
キー溝深さ t2(mm)
~mm
- 2.8
- 3.3
- 3.8
- 4.3
- 4.4
- 4.9
- 5.4
止めネジサイズ　M
~mm
- M6
- M8
- M10
- M12
- M16
タイプ
~mm
- 2100B-F
出荷日
- すべて
- 6日以内

片山チエン

標準2100ニバイピッチスプロケット Sローラ用B形セミＦシリーズ軸穴加工済 (新JISキー)

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 11,983円～25,599円特別価格

税込単価: 13,181円～28,159円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2100H
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
ニバイピッチ
ローラ形式
Sローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
ニバイピッチ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が354型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

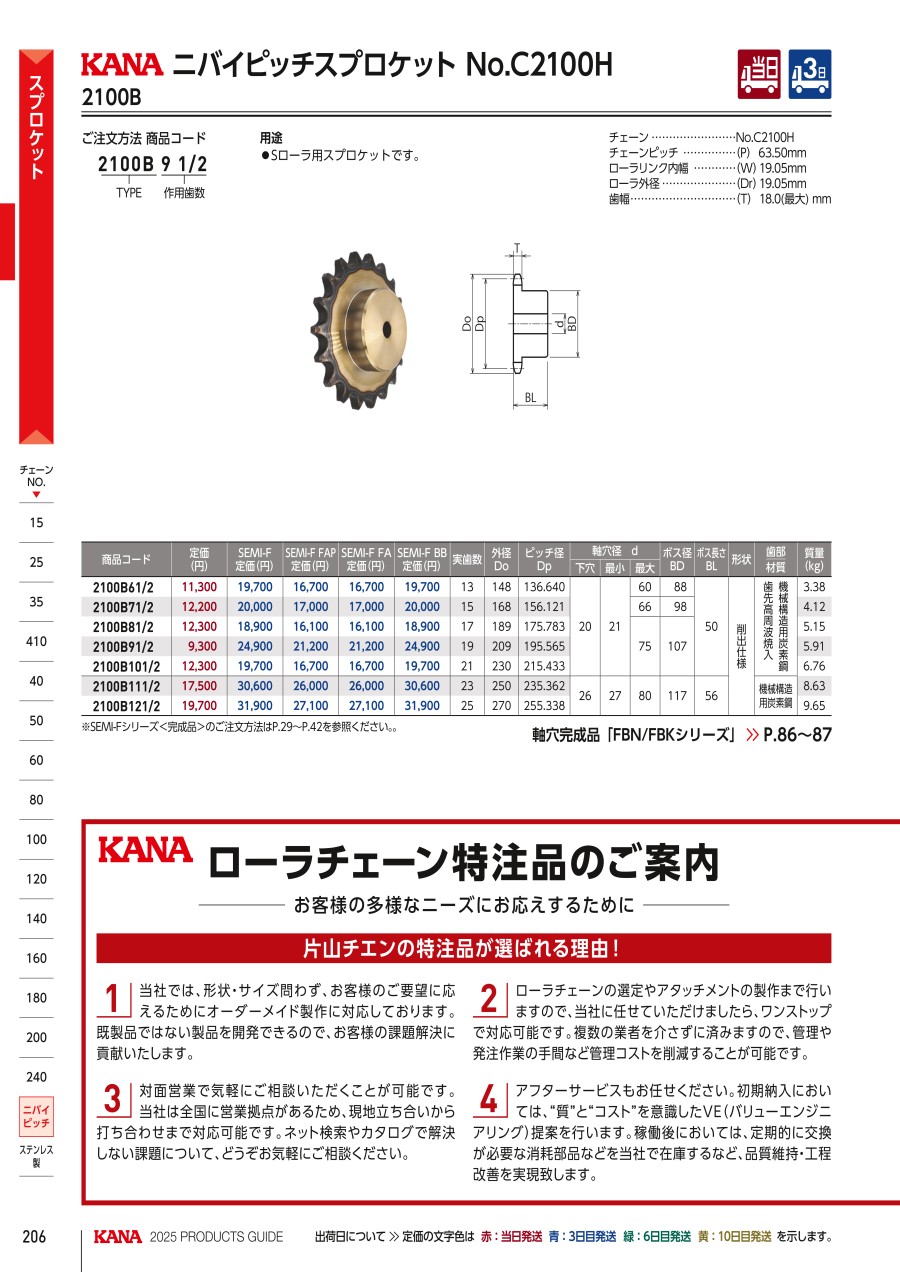

チェーン：No.C2100H
チェーンピッチ：（P）63.50mm
ローラリンク内幅：（W）19.05mm
ローラ外径：（Dr）19.05mm
歯幅：（T）17.6mm

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

13	21	6	2.8	M6	1個
13	22	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	24	8	3.3	M8	1個
13	25	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	28	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	30	8	3.3	M8	1個
13	31	10	3.3	M8	1個
13	32	10	3.3	M8	1個
13	33	10	3.3	M8	1個
13	34	10	3.3	M8	1個
13	35	10	3.3	M8	1個
13	36	10	3.3	M8	1個
13	37	10	3.3	M8	1個
13	38	10	3.3	M8	1個
13	39	12	3.3	M8	1個
13	40	12	3.3	M8	1個
13	41	12	3.3	M8	1個
13	42	12	3.3	M8	1個
13	43	12	3.3	M8	1個
13	44	12	3.3	M8	1個
13	45	14	3.8	M10	1個
13	46	14	3.8	M10	1個
13	47	14	3.8	M10	1個
13	48	14	3.8	M10	1個
13	49	14	3.8	M10	1個
13	50	14	3.8	M10	1個
13	51	16	4.3	M12	1個
13	52	16	4.3	M12	1個
13	53	16	4.3	M12	1個
13	54	16	4.3	M12	1個
13	55	16	4.3	M12	1個
13	56	16	4.3	M12	1個
13	57	16	4.3	M12	1個
13	58	16	4.3	M12	1個
13	59	18	4.4	M12	1個
13	60	18	4.4	M12	1個
15	21	6	2.8	M6	1個
15	22	6	2.8	M6	1個
15	23	8	3.3	M8	1個
15	24	8	3.3	M8	1個
15	25	8	3.3	M8	1個
15	26	8	3.3	M8	1個
15	27	8	3.3	M8	1個
15	28	8	3.3	M8	1個
15	29	8	3.3	M8	1個
15	30	8	3.3	M8	1個
15	31	10	3.3	M8	1個
15	32	10	3.3	M8	1個
15	33	10	3.3	M8	1個
15	34	10	3.3	M8	1個
15	35	10	3.3	M8	1個
15	36	10	3.3	M8	1個
15	37	10	3.3	M8	1個
15	38	10	3.3	M8	1個
15	39	12	3.3	M8	1個
15	40	12	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,067円 ( 13,274円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目
12,082円 ( 13,290円 )	6日目

...

基本情報

基本情報

セミＦシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
